Op verzoek Service en Modificatie van een  CD304 Mk2 , Wat gaan we doen

Display venster vervangen
Elco's vervangen
TDA1541 vervangen door een TDA1541a
TDA1541a filter SMD C'tje vervangen door PPS condenstors
TDA1541a DEM clock modificeren
SAA7220a Vervangen door een SAA7220b
Audio-grade condensators rond TDA1541A, opamps en Bipolar Audio Condenstator is uitgang
Schakelaars onder knopen vervangen
Nieuwe CD-lade Snaar
Speler op 240 volt zetten.
Griplets vervangen door massive draadjes.
Alles opnieuw Solderen ivm droge solderingen

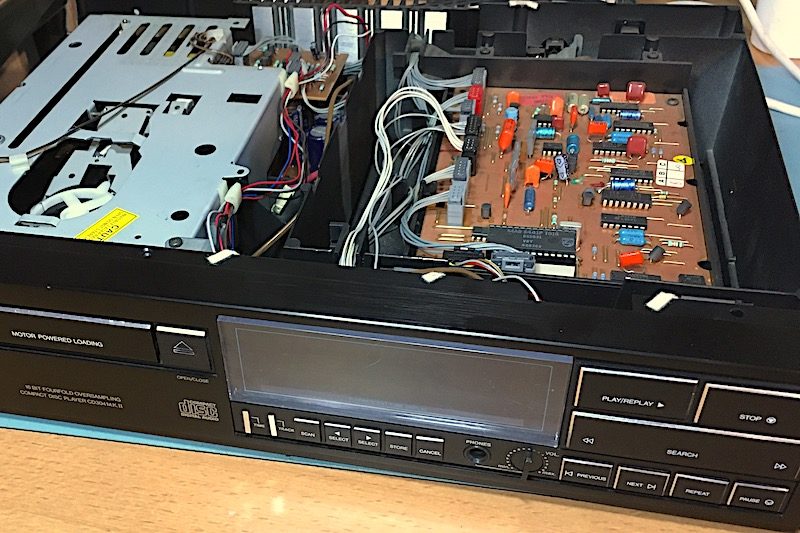

De Speler..

Afbeelding

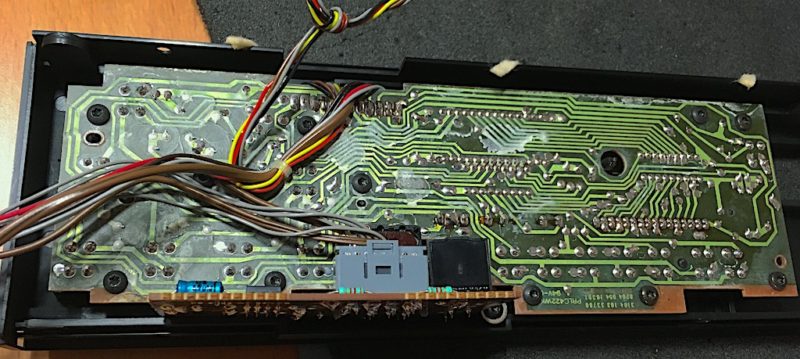

Het frontpanel , heel veel flux resten

Afbeelding

Front print zonder display, onder display zit ook een elco.

Afbeelding

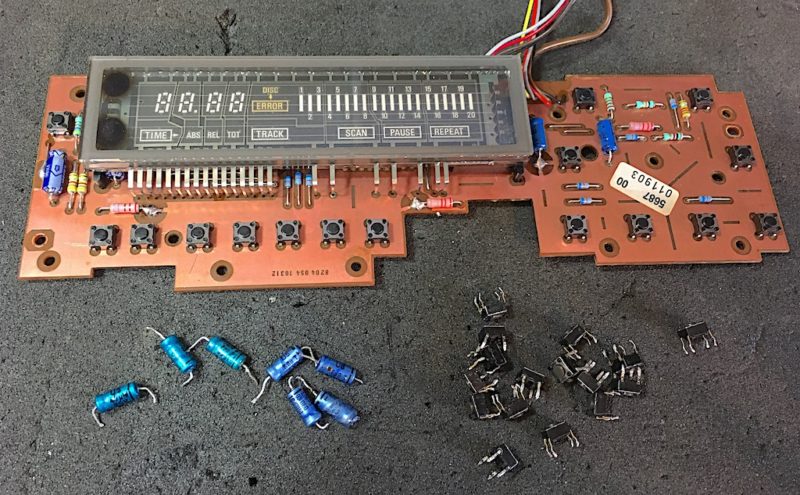

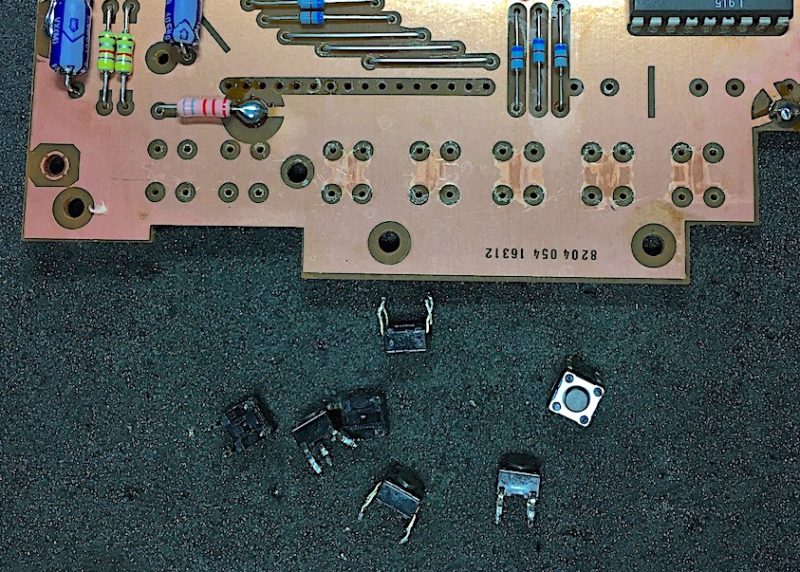

Alle tact switches vervangen..

Afbeelding

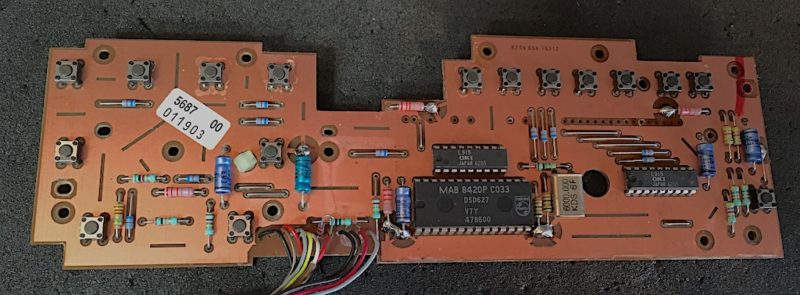

Print voorzien van nieuwe Elco's,  de oude waren er slecht minder dan 50 procent capaciteit

en nieuws schakelaars, de oude schakelaar  hadden redelijk hoge weerstand.

Afbeelding

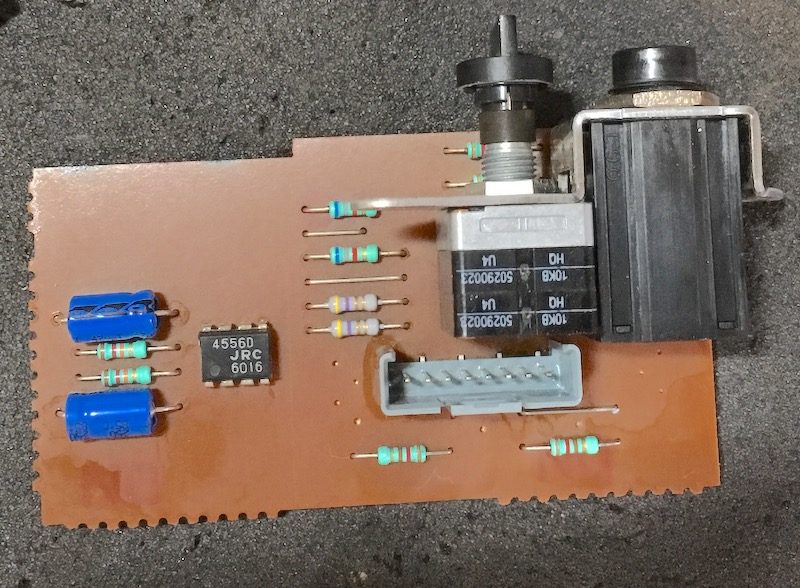

hoofdtelefoon buffertje met volume regelaar

Afbeelding

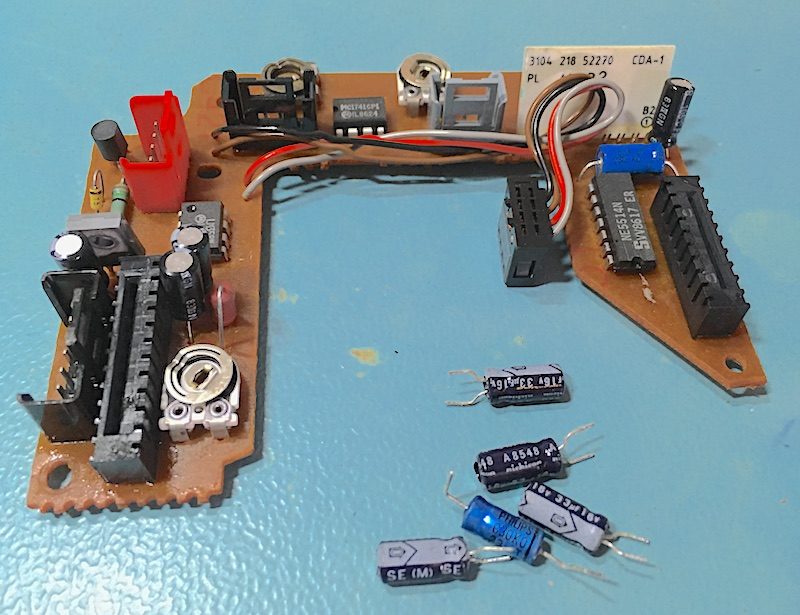

CDM 1 Laser voeding ect voorzien van nieuwe elco's

Afbeelding

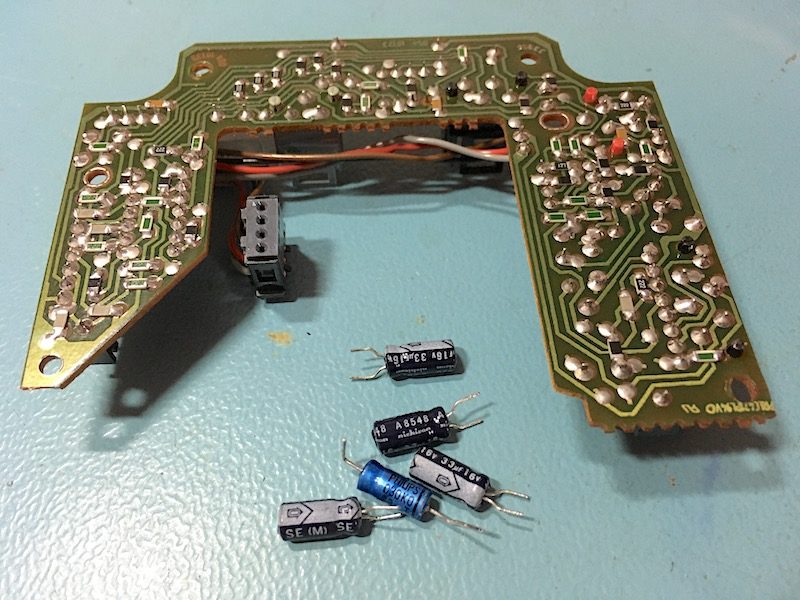

Ook opnieuw solderen

Afbeelding

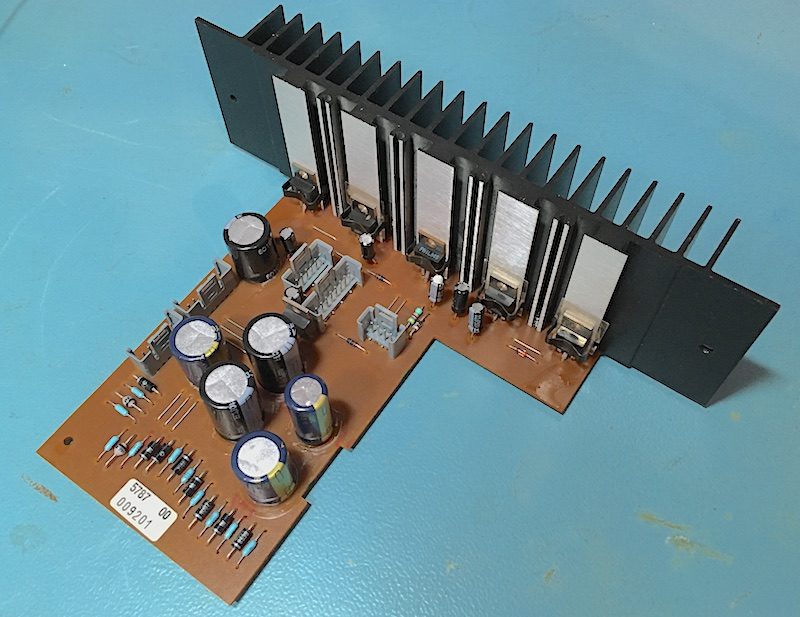

Voeding gerecapped

Afbeelding

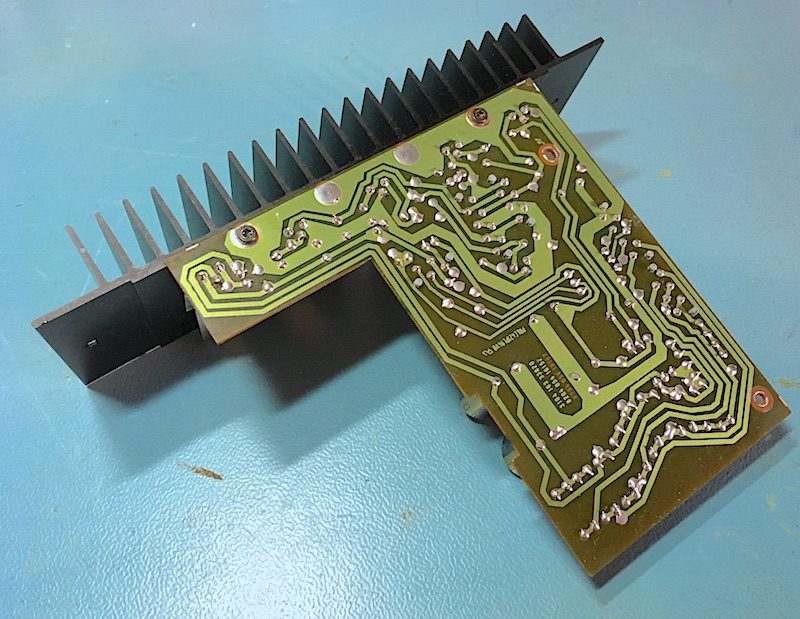

Ook deze print op nieuwe gesoldeerd

Afbeelding

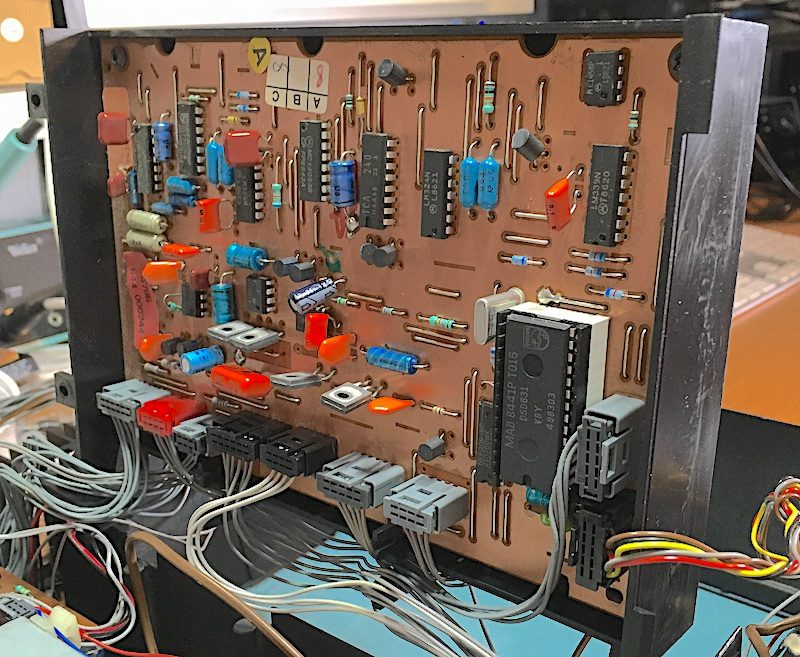

Handige service stand van servo en audio decoder print

Afbeelding

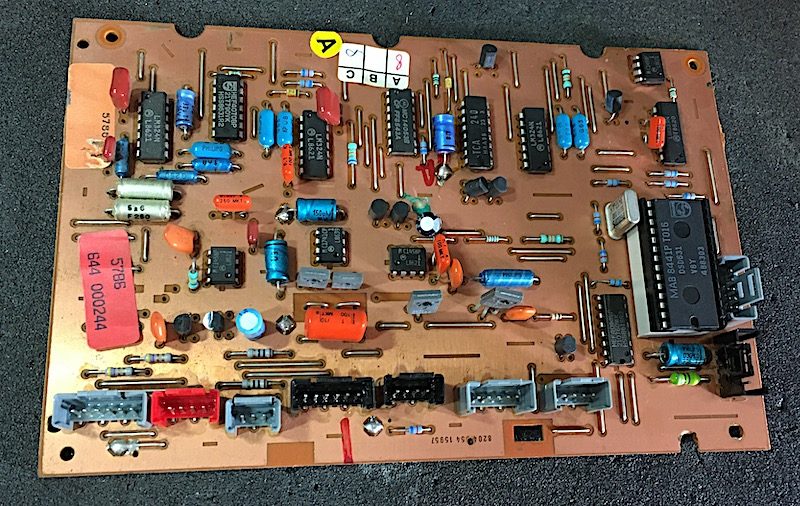

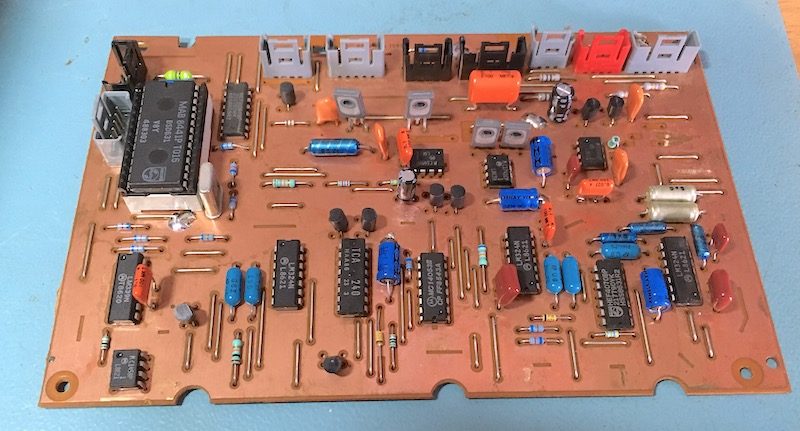

Servo print ,

Afbeelding

Print ontdaan van stickers , nieuwe Condenstators , griplets vervangen

Afbeelding

Demodulator print

Afbeelding

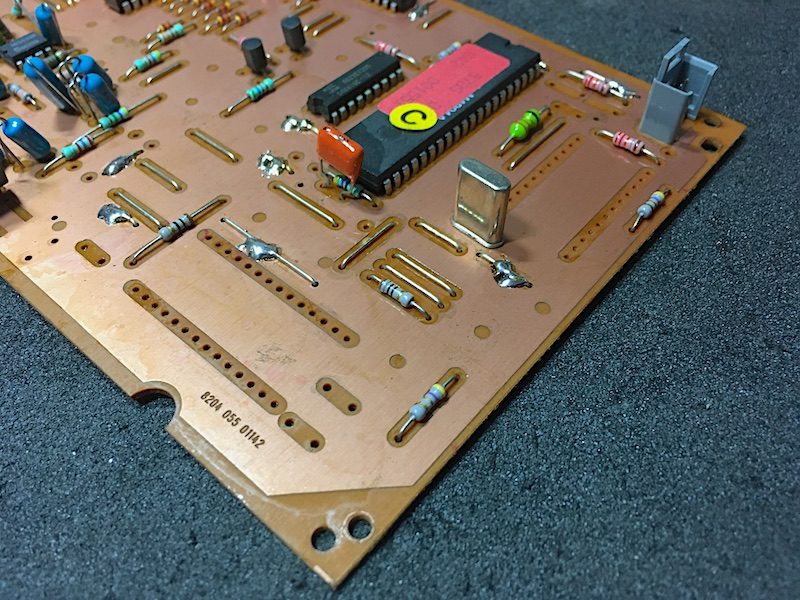

Alle Elco's eraf en TDA1541 en SAA7220a van print gehaald

Afbeelding

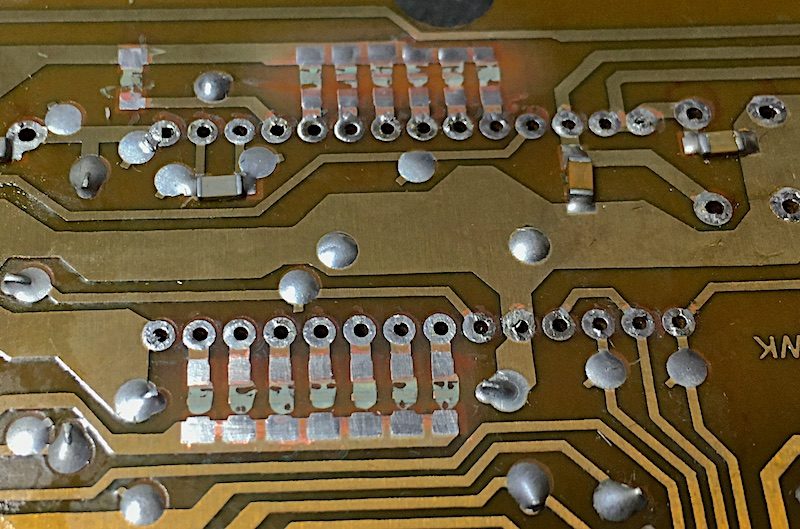

TDA1541 C'tjes weggehaald

Afbeelding

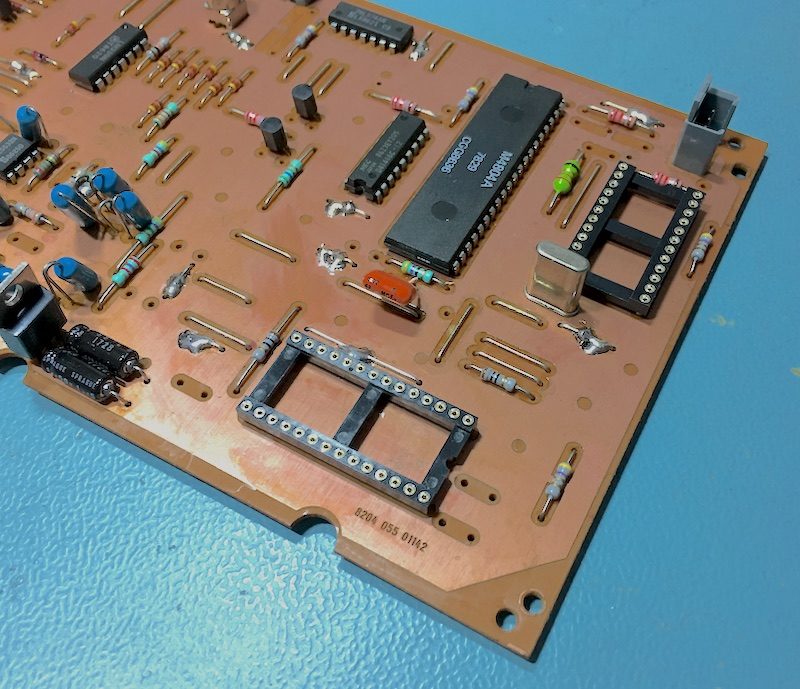

IC voetjes geplaatst

Afbeelding

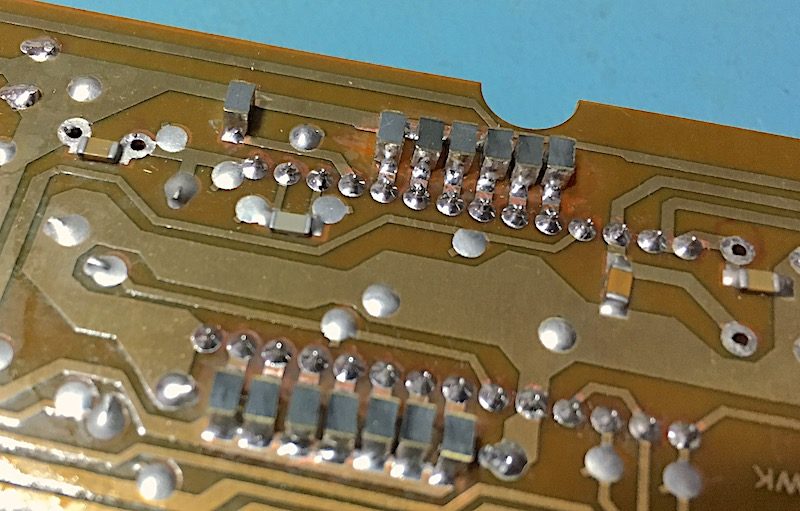

Nieuw SMD PPS condensators bij TDA1541A

Afbeelding
Hoewie Loewie
Berichten: 8485
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

05 nov 2019, 20:07

Om te smullen weer. :D
Erres SX5685 SX6290 SX6393 SX6194 SR3390 Aristona AR8530 SG1408 CD1202 Philips GF403 AG2230 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
Gebruikersavatar
Harry
Berichten: 9441
Lid geworden op: 07 dec 2009, 19:58
Locatie: Bij Arnhem

05 nov 2019, 20:46

+1 , wat een klus, maar daarna is ‘ie beter dan nieuw :D
Van alle dingen die ik ben kwijtgeraakt mis ik mijn verstand het meeste...
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

05 nov 2019, 20:56

Harry schreef:
05 nov 2019, 20:46
+1 , wat een klus, maar daarna is ‘ie beter dan nieuw :D
Dan is het een mini CD 960 :-)
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

10 nov 2019, 15:41

CD-lade verwijdert zodat we bij de trafo kunnen om deze op 240V te zetten.

Afbeelding

Printje met 220 Schakelaar een zekering, bezuiniging hebben toegeslagen NET-Filtertje is verdwenen

Afbeelding

Afbeelding

Snaartje wordt vervangen, deze is stug, droog

Afbeelding

Tandwieltjes eraf en smeren.

Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

10 nov 2019, 17:12

Hey dat is vreemd, twee transitors , een weerstand en een elco die niet in het service manual staan

Afbeelding

Afbeelding

Stukje service manual..

Afbeelding

Zit aan pin 9 van SAA7220/a en pin 19 van SAA7210....?! :ugeek:

SAA 7220 XSYS --> SAA7210 X IN
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

12 nov 2019, 20:33

Zou dit het zijn, uit service-manual CD160..

Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

17 nov 2019, 10:24

Audio-print voorzien van TDA1541A en SAA7220/B, nieuwe elco's , LME49720

Afbeelding

10K pull weerstand aan  pin 23 (ATSB) van SAA7220/b , om spontane 12 dB verzwakking te voorkomen ,
de A-versie heeft daar geen last van, interne pull up..!?
Deze 12 dB verzwakking wordt in latere spelers gebruikt bij de zoek ( search ) functie om audio te verzwakken.

Afbeelding

Afbeelding
Laatst gewijzigd door bramjacobse op 17 nov 2019, 10:57, 1 keer totaal gewijzigd.
Gebruikersavatar
Robertvs
Berichten: 1375
Lid geworden op: 30 dec 2012, 13:32
Locatie: regio ArnhemZ

17 nov 2019, 10:51

T6350 weggehaald? Wat was de functie ? Lijkt wel een Power On Mute oid.
Schermafbeelding 2019-11-17 om 10.49.13.png
Schermafbeelding 2019-11-17 om 10.49.13.png (112.13 KiB) 377 keer bekeken
541, 544, 585, (F9638 unrefurbished in dit theater)
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

17 nov 2019, 11:30

Servo print helemaal opnieuw gesoldeerd, veel gebarste en droge lasjes en daarna netjes schoon gemaakt.

Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

17 nov 2019, 12:00

Robertvs schreef:
17 nov 2019, 10:51
T6350 weggehaald? Wat was de functie ? Lijkt wel een Power On Mute oid.

Goed gezien :ugeek: .

De speler gaf valk na het aanzetten soms een enorme ruis...de klok op de SAA7210 komt vertraagt op.
Nu zonder T6350 komt het niet meer voor... :think:
mikey
Berichten: 1660
Lid geworden op: 07 aug 2016, 08:32
Locatie: Regio Roermond

17 nov 2019, 13:19

Bram Waarom vervang je die IC,s allemaal :think: ?
Zijn die beter ivm met orgineel?
Mooie werk en topic :)
Bestaat er medicatie voor het stapel virus :?:
Helaas nog niet :pray:
Daarom dus veel Philips en JVC stapels die langzaam maar zeker groeien :shock:
Gezocht F3611 timer
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

17 nov 2019, 14:38

Omdat het kan en een TDA1541a een verbeterde versie is van de tda1541 , zo ook de SAA7220
Gebruikersavatar
gijzje
Berichten: 1221
Lid geworden op: 30 jun 2005, 22:21
Locatie: Nijmegen

17 nov 2019, 15:30

Mooi topic
Echter blijft weinig over van het orgineel, ondanks alle "verbeteringen" is dit weinig cd304 MKII meer.
Ieder zijn ding ik zou voor een tda verbetering gewoon voor een 880 960 of zomaar een 950 gaan.
Maar zoals gezegd mooi verslag..

groeten,

Gijs
"ik kom gewoon oren te kort. "
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

28 nov 2019, 21:11

Nieuwe raampje, en de waas is weg
