84dB bij 1W op 1m.
50W power handling, 80W peak en dan 104dB SPL claimen.
Whahahaha....
Aktieve sub woofer
Moderator: Moderators
MFB Collectie: Aanwezig...
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
Met de huidige prijzen van de TDA tjes (TDA7293 of TDA7294) zijn die brug schakelingen populair. Een TDA7294 kost bij Reichelt Eur. 1,85 en daar kun je gemakkelijk 60W-70W uithalen.

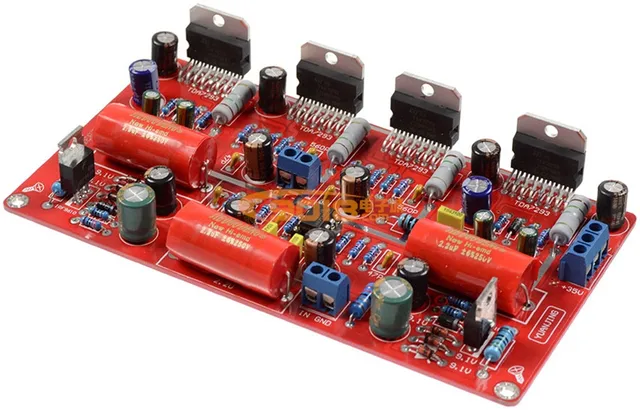

In brug heb je dit:

https://nl.aliexpress.com/item/high-pow ... 8517&tpp=1
De DMOS blokjes zijn thermisch beveiligd en kortsluitvast maar bij deze vermogens is een DC protect er tussen wel veiliger als het een keer mis zou gaan.
In brug heb je dit:

https://nl.aliexpress.com/item/high-pow ... 8517&tpp=1
De DMOS blokjes zijn thermisch beveiligd en kortsluitvast maar bij deze vermogens is een DC protect er tussen wel veiliger als het een keer mis zou gaan.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
De TDA7294 wordt o.a. ook gebruikt in mijn Dynavox ET-100:



Hele simpele ontwerpen met toch nog steeds leuke spec's.



Hele simpele ontwerpen met toch nog steeds leuke spec's.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Fotohuis schreef:Met de huidige prijzen van de TDA tjes (TDA7293 of TDA7294) zijn die brug schakelingen populair. Een TDA7294 kost bij Reichelt Eur. 1,85 en daar kun je gemakkelijk 60W-70W uithalen.
In brug heb je dit:
https://nl.aliexpress.com/item/high-pow ... 8517&tpp=1
De DMOS blokjes zijn thermisch beveiligd en kortsluitvast maar bij deze vermogens is een DC protect er tussen wel veiliger als het een keer mis zou gaan.

Bestaat er medicatie voor het stapel virus
Helaas nog niet
Daarom dus veel Philips en JVC stapels die langzaam maar zeker groeien
Gezocht F3611 timer

Helaas nog niet

Daarom dus veel Philips en JVC stapels die langzaam maar zeker groeien

Gezocht F3611 timer
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
Die DC beveiliging heb ik al:

De PCB's bestel ik wel eens bij Ali-E alleen de componenten monteer ik zelf en haal ik meestal bij Conrad of Reichelt.
https://nl.aliexpress.com/item/TDA7294- ... 0.0.psC0U6
Er wordt aan componenten veel overgestempeld aan B keuze bij diversen leveranciers op Ali-E dus als je iets besteld moet je goed opletten.

De PCB's bestel ik wel eens bij Ali-E alleen de componenten monteer ik zelf en haal ik meestal bij Conrad of Reichelt.
https://nl.aliexpress.com/item/TDA7294- ... 0.0.psC0U6
Er wordt aan componenten veel overgestempeld aan B keuze bij diversen leveranciers op Ali-E dus als je iets besteld moet je goed opletten.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
- Sandrowski
- Berichten: 196
- Lid geworden op: 24 dec 2014, 21:53
- Locatie: Haven van het Gooi
Als 't wat duurder kan is de Seas L16RN-SL wellicht een betere keus als de Visaton. Dan heb je ongeveer dezelfde slag (+/- 6mm), meer conusoppervlak, betere bouwkwaliteit en een hoger rendement. Ook nog eens geschikt voor een gesloten kast!
Is voor de versterker een klasse-D ding (bijvoorbeeld op basis van de TDA8950/8954) niet iets? Ali staat er vol mee voor een habbekrats en dan heb je meer vermogen bij veel minder warmteontwikkeling. Voor een sub is zo'n ding prima!
Is voor de versterker een klasse-D ding (bijvoorbeeld op basis van de TDA8950/8954) niet iets? Ali staat er vol mee voor een habbekrats en dan heb je meer vermogen bij veel minder warmteontwikkeling. Voor een sub is zo'n ding prima!
Groet,
Sandrowski
What could possibly go wrong...
Sandrowski
What could possibly go wrong...
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
Die klasse D versterkers is het laatste waaraan ik denk. IK heb daar weinig vertrouwen in, behalve die types mischien van Hypex (maar die zijn dan weer heel kostbaar).
https://www.hypex.nl/
Gezien de prijs van het geheel wil ik zeker voor de woofer < Eur. 50 blijven. Bovendien kan ik de impedantie van de Visaton nog aanpassen.
https://www.hypex.nl/
Gezien de prijs van het geheel wil ik zeker voor de woofer < Eur. 50 blijven. Bovendien kan ik de impedantie van de Visaton nog aanpassen.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dat valt wel mee toch? Aan deze zou je zat hebben.Fotohuis schreef:Die klasse D versterkers is het laatste waaraan ik denk. IK heb daar weinig vertrouwen in, behalve die types mischien van Hypex (maar die zijn dan weer heel kostbaar).
https://www.hypex.nl/
https://www.hypexshop.com/DetailServlet?detailID=2151
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
Ik heb aan versterkers nog rommel zat liggen:
2 stuks Elektuur 100Watt modules met voeding.
2 PCB's voor TDA7294 waar ik er ook nog twee van in het bakje heb liggen.
1 opgebouwde DC protect PCB voor twee kanalen.
Ringkern trafo's:
2x 30V 225VA
2x 20V 160VA
2 stuks Elektuur 100Watt modules met voeding.
2 PCB's voor TDA7294 waar ik er ook nog twee van in het bakje heb liggen.
1 opgebouwde DC protect PCB voor twee kanalen.
Ringkern trafo's:
2x 30V 225VA
2x 20V 160VA
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Niks mis met Sander's TDA8950/8954 bordjes hoor.Fotohuis schreef:Die klasse D versterkers is het laatste waaraan ik denk. IK heb daar weinig vertrouwen in, behalve die types mischien van Hypex (maar die zijn dan weer heel kostbaar).

De inmiddels al wat oudere DHCP-2 heeft zich ook bewezen als betrouwbare koele krachtpatser.
Mijn nieuwe boxen krijgen de TDA8954 op Sander's print, voor het laag. Dat brengt tot 420W maarliefst. En de 20cm woofer die ik ga gebruiken heeft dat ook nodig om de 22mm peak-peak slag te gaan maken in de 8 liter kast waar die in komt.
MFB doet de rest, en het subsoon filter zorgt er straks voor dat het laag begint op 20Hz (-3dB).
MFB Collectie: Aanwezig...
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
Het gaat in dit draadje over een low cost (zelfbouw, actieve) sub-woofer, bijpassend met de twee Teufel boekenkast luidsprekers van Eur. 148/set.
Niet om één of andere high tech MFB ontwerp.
Niet om één of andere high tech MFB ontwerp.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Goed punt, maar een marginaal 13 cm drivertje in een kastje stoppen en dat een subwoofer noemen is het andere uiterste

MFB Collectie: Aanwezig...
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
Ach proberen kan geen kwaad.
Als het niet voldoende blijkt kun je altijd nog een ander woofertje er in plakken.

Dit 10 inch woofertje kost bijvoorbeeld slechts 34 euro.. Ze hebben daar zelfs nog goedkopere woofertjes als je wilt. Dit exemplaar zal het met jouw versterker ook prima doen en heeft ook 2 spoelen, dus kan je ook weer zelf kiezen of je 2, 8 of 2x4 ohm wilt gebruiken.
Ooit heb ik zelf ook eens geexperimenteerd met een klein woofertje (Visaton WS170), maar daar kwam in een gesloten behuizing niet voldoende laag uit. Toch zou het met een bandpass behuizing misschien best leuk klinken. De subwoofers die bij 5.1 setjes zitten zijn vaak niet al te groot en weten toch wel iets te doen.
Als het niet voldoende blijkt kun je altijd nog een ander woofertje er in plakken.

Dit 10 inch woofertje kost bijvoorbeeld slechts 34 euro.. Ze hebben daar zelfs nog goedkopere woofertjes als je wilt. Dit exemplaar zal het met jouw versterker ook prima doen en heeft ook 2 spoelen, dus kan je ook weer zelf kiezen of je 2, 8 of 2x4 ohm wilt gebruiken.
Ooit heb ik zelf ook eens geexperimenteerd met een klein woofertje (Visaton WS170), maar daar kwam in een gesloten behuizing niet voldoende laag uit. Toch zou het met een bandpass behuizing misschien best leuk klinken. De subwoofers die bij 5.1 setjes zitten zijn vaak niet al te groot en weten toch wel iets te doen.
- Fotohuis
- Berichten: 6598
- Lid geworden op: 19 feb 2016, 17:37
- Locatie: R'stein soms Mykolaiv
- Contacteer:
We kunnen uitwijken naar 17cm.
Alleen met de prijsstelling komen we dan niet helemaal meer uit:
http://www.visaton.de/sites/default/fil ... l170_8.pdf

Eur. 72.
Alleen met de prijsstelling komen we dan niet helemaal meer uit:
http://www.visaton.de/sites/default/fil ... l170_8.pdf

Eur. 72.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
En een 585 woofertje en dan inderdaad een mini MFB subje van maken?
Hoeft echt niet de wereld te kosten hoor....
Denk dat Chris ook een mooi MFB+versterker printje kan leveren.
Hoeft echt niet de wereld te kosten hoor....
Denk dat Chris ook een mooi MFB+versterker printje kan leveren.
