AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » do okt 08, 2015 12:23 am

Ik heb 2 grote lelijke kasten gekocht met daarin een 12100W8 een 5060sq8 en een 0160T8 voor een paar tientjes

Er zitten 2 philips filters per box in, 2,7mH en 24uF dubbel en 0,4mH en 2,7uf dubbel. Als 3 weg filter geschakeld.

Ik dacht een leuke box te maken met deze speakers. heb ook nog een aantal speakers over namelijk 210SQ4 en 0161T8 en 8066W4.

Lijkt me mooi om een 4 weg box te maken met 12" en 8" en mid en tweeter. Is dat handig met een 4 ohm 8" woofer erin?
Heb nog niet deze combi gezien en lijkt me leuk om te maken. Of moet ik dan een 8ohm 8" woofer regelen?
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

esgigt
Berichten: 3711
Lid geworden op: vr feb 22, 2013 3:13 pm
Locatie: ergens in Zuid-holland

Re: AD12100 W8 nieuwe kast

Berichtdoor esgigt » do okt 08, 2015 9:29 am

De 12" in een TL?? 8)
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)

Gebruikersavatar
Harry
Berichten: 8260
Lid geworden op: ma dec 07, 2009 7:58 pm
Locatie: Bij Arnhem

Re: AD12100 W8 nieuwe kast

Berichtdoor Harry » do okt 08, 2015 1:50 pm

Gezien de units en de filters waren die kasten waarschijnlijk ook een zelfbouwproject?

Een vier ohm laagmid kan in theorie wel, de filtering moet er uiteraard op aangepast zijn en ook moet je kijken naar het verschil in gevoeligheid tussen de units. Je loopt echter wel een duidelijk grotere kans dat de impedantie bij sommige frequenties erg laag wordt, en daar zijn versterkers vaak minder blij mee. En dan met name in het basgebied, waar immers de meeste output zit.

Ander punt, welke hoogmid unit wil je gebruiken, de 5060sq of de 0210sq? In dat laatste geval zou ik liever voor een 7" laagmid gaan, dat sluit beter aan. Je kunt de 0210 immers pas vanaf 900Hz of daaromtrent goed inzetten.

In ieder geval een interessant project!

Gebruikersavatar
nijhuisr
Berichten: 1313
Lid geworden op: ma jan 16, 2012 12:40 am
Locatie: Alkmaar

Re: AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » vr okt 09, 2015 11:07 am

Ja, zelfbouw spul uit de 70s. Maar de kasten zijn niet mooi gemaakt en erg groot 75liter. Maar voor 25 euro
kon ik het weer niet laten :lol: .
Ik heb de speaker en filters eruit gehaald, de spaanderplaat kasten gaan zo naar de stort.

Maar misschien klinken de 12100W8 beter dan mijn 1256W8 woofers? Anders zet ik deze 12100 in
mijn A20 speakerkasten.
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

Gebruikersavatar
Harry
Berichten: 8260
Lid geworden op: ma dec 07, 2009 7:58 pm
Locatie: Bij Arnhem

Re: AD12100 W8 nieuwe kast

Berichtdoor Harry » vr okt 09, 2015 11:20 am

Ja, voor 25 euro had ik ze ook niet kunnen weerstaan :lol:
Geen idee of de 12100W beter of slechter is dan de 1256W, van die laatste heb ik geen specs. Ach, proberen kost niets :)

Karsten
Berichten: 5167
Lid geworden op: ma sep 17, 2012 2:07 pm
Locatie: Bakermatregio van ons geliefde merk.

Re: AD12100 W8 nieuwe kast

Berichtdoor Karsten » vr okt 09, 2015 5:20 pm

Hey Rob;

Waarschijnlijk geven de 12100W8's meer bovenbas en laag midden (hoge BL, lage Q) dan de 1256's en klinken ze ook niet zo warm onderin. :?
Mijn inschatting is dat je bij de 1256's gaat blijven maar het is, wat Harry zegt, gemakkelijk te proberen. :wink:

Groet;


Karsten
Medisch technicus zoekt nieuw baasje in laboratorium- of versnellertechniek. Ook fabrikanten van luidsprekersystemen worden van harte uitgenodigd zich als potentiële werkgever te melden!

Gebruikersavatar
nijhuisr
Berichten: 1313
Lid geworden op: ma jan 16, 2012 12:40 am
Locatie: Alkmaar

Re: AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » vr okt 09, 2015 10:27 pm

ok, ik laat het zo. Ben zeer tevreden over mijn A20 "boxjes"

Maar wat kan ik nu maken met mijn 12100w8 Woofers? Ik heb nog genoeg fineer over dat niemand wil overnemen.

Misschien 2 baskasten? BR misschien? Of gewoon de speakers los verkopen, maar dat is saai natuurlijk.

Vandaag de woofers van nieuwe linnen stofkappen voorzien en rubber schoongemaakt.

Afbeelding
Afbeelding
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

Gebruikersavatar
nijhuisr
Berichten: 1313
Lid geworden op: ma jan 16, 2012 12:40 am
Locatie: Alkmaar

Re: AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » di okt 20, 2015 10:30 am

Ik heb een nieuwe opstelling!

Afbeelding

Soort MFB545 maar dan passief :D Denk dat ik eerst gewoon de huidige philips
filters ga gebruiken, de dome SQ8s kunnen niet zo erg laag lijkt me.

Nog goede of leuke ideeen?
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

Gebruikersavatar
Harry
Berichten: 8260
Lid geworden op: ma dec 07, 2009 7:58 pm
Locatie: Bij Arnhem

Re: AD12100 W8 nieuwe kast

Berichtdoor Harry » di okt 20, 2015 8:29 pm

De 500 Hz / 12 dB scheiding waarvoor dit filter is gemaakt lijkt me wel behoorlijk laag voor een 0211SQ. Misschien dat de oplopende SPL van de 12100W er voor zorgt dat je geen "gat" krijgt in het laagmid maar qua belastbaarheid? :?

Gebruikersavatar
nijhuisr
Berichten: 1313
Lid geworden op: ma jan 16, 2012 12:40 am
Locatie: Alkmaar

Re: AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » di okt 20, 2015 10:20 pm

Volgens mij zijn die 211s vanaf 500 Hz inzetbaar? Wel volgens het data sheet.

Het filter heeft een kantelpunt rond de 600Hz. Lijkt me geen probleem voor de woofer.

Een 545 werkt toch ook goed met deze units?
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

Gebruikersavatar
Harry
Berichten: 8260
Lid geworden op: ma dec 07, 2009 7:58 pm
Locatie: Bij Arnhem

Re: AD12100 W8 nieuwe kast

Berichtdoor Harry » wo okt 21, 2015 12:37 pm

Hoi Rob, ik beweer ook niet de wijsheid in pacht hebben hoor :wink:. Voor de 545 wordt inderdaad 500Hz als scheidingsfrequentie opgegeven maar dat is een actieve box en ik weet niet hoe steil de filtering daarin is. Wat zijn de componentwaarden in jouw filter, net als bij je vorige project weer in beide takken 2,7 mH en 24 uF ?

Gebruikersavatar
nijhuisr
Berichten: 1313
Lid geworden op: ma jan 16, 2012 12:40 am
Locatie: Alkmaar

Re: AD12100 W8 nieuwe kast

Berichtdoor nijhuisr » wo okt 21, 2015 1:36 pm

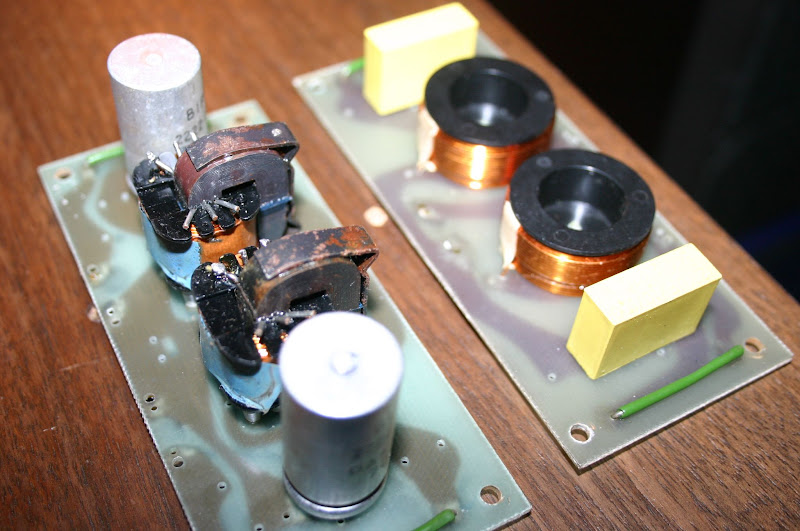

De gele blokjes zijn 2.7uF en de oude 24uF elco's gaan weg en komen MKT voor in de plaatst,
2.2 en 22 parallel.
Marantz PM80 CD60 FR951 Sony TA-1150 SL1200mkII
MFB 4x541 4x532 6x544 2x567 2x587 2x585 2x545 F9414 427
Zelfbouw A20 box uit het groene 1971 boekje met AD1256 W8
Zelfbouw box 4 weg met de 12100

Gebruikersavatar
Harry
Berichten: 8260
Lid geworden op: ma dec 07, 2009 7:58 pm
Locatie: Bij Arnhem

Re: AD12100 W8 nieuwe kast

Berichtdoor Harry » wo okt 21, 2015 6:42 pm

De grootste componentwaarden die ik in een passieve box voor een 0211-versie (in dit geval de 02111) ben tegengekomen zitten in de AH494 met 23,5 uF en 2,1 mH. Jij hebt het "startpunt" elektrisch dus nog wat lager liggen. Akoestisch zal de scheidingsfrequentie vast een ander verhaal worden gezien de sterk oplopende SPL van de 12100 die gemiddeld ook een duidelijk hogere gevoeligheid heeft dan de 0211, operating power 2W versus 5W. Liever zou ik zo'n 12" woofer toch combineren met een andere, grotere mid zoals bijvoorbeeld een 5060M / 5061M etc. Maar goed, proberen kan altijd :). Welk formaat kasten wil je ervoor bouwen?

esgigt
Berichten: 3711
Lid geworden op: vr feb 22, 2013 3:13 pm
Locatie: ergens in Zuid-holland

Re: AD12100 W8 nieuwe kast

Berichtdoor esgigt » wo okt 21, 2015 7:57 pm

Nog goede of leuke ideeen?
Midden en hoog in een mirror-image opstelling?
De gele blokjes zijn 2.7uF en de oude 24uF elco's gaan weg en komen MKT voor in de plaatst
Goed plan... maar hou er rekening mee dat de MKT's een lagere ESR hebben dan de elko's, dus de verhoudingen wijzigen iets.
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)

Gebruikersavatar
tim89
Berichten: 3872
Lid geworden op: wo mar 10, 2010 7:48 pm
Locatie: heinkenszand (zeeland)

Re: AD12100 W8 nieuwe kast

Berichtdoor tim89 » wo okt 21, 2015 8:17 pm

ik zou gelijk voor MKP gaan

die klinken beter dan MKT
