NSM4202a naar NSM4202 & NSM4002

Digitale schijfjes en analoge MFB boxen gaan ontzettend goed samen... Alles over CD spelers, DAC's en loopwerken hier!

Moderator: Moderators

airmax78
Berichten: 149
Lid geworden op: 09 dec 2015, 21:02

05 mar 2017, 17:09

volgens mij zou het gewoon het slimste zijn, de buitenstaande LEDs ook te vervangen door LEDs met een hogere helderheid, en tenslotte de helderheid van het gehele displaymodule dmv van de weerstand aanpassen.
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 mar 2017, 19:08

Testje met externe led's buiten om de regeling van de mm5450

# segmentjes bijna uit.
Afbeelding

# segmentjes volle sterkte, de externe ledjes blijven netjes
Afbeelding

test gelukt
nu de 4 smd-weerstanden en 2 smd-torretjes op de nsm4002 print erbij plaatsen.
en op de nsm4202a 10 weerstanden en 5 torretjes..

Afbeelding
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:46, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

04 apr 2017, 16:57

Vandaag de definitieve versie binnen gekregen het NSM4002/4202 smd-display
Bij deze versie kan de lichtsterkte van het display onafhankelijk ingesteld worden ten opzicht van de externe time/track leds

1. extra transitors
Afbeelding

2 test
Afbeelding
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:46, 4 keer totaal gewijzigd.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

04 apr 2017, 17:08

Dit is een hele verbetering t.o.v. de eerste versie met veel te fel en "puntig" licht! 8)
Gebruikersavatar
David
Berichten: 5540
Lid geworden op: 05 dec 2012, 11:03
Locatie: Utrecht
Contacteer:

05 apr 2017, 12:31

Eerlijkheidshalve moet ik bekennen dat ik je eerste ontwerpje niet zo mooi vond.

Dat heb je ruimschoots goedgemaakt, hulde! Mooi werk!
MFB Collectie: Aanwezig...
Overige hobby's: flipperkasten, auto's, watersport, aquaria, zendamateur
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

05 apr 2017, 18:01

In een CD303

Printje in CD303
Afbeelding

Zonder front op display
Afbeelding

Met originele display front...
Afbeelding

Klaar :-) :dance:

p.s. 4202a versie volgt. :whistle:
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:46, 1 keer totaal gewijzigd.
Gebruikersavatar
Hoewie Loewie
Berichten: 8161
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

05 apr 2017, 20:26

:text-bravo: :text-bravo: :text-bravo:
Erres SX6290 SX6396 SX6198 SX6393 SX6194 SR3390 Aristona AR8530 SG1408 CD1202 CD1471 Philips GF403 RH591 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD471 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

08 apr 2017, 15:01

de NSM4202a

#1. printje
Afbeelding

#2. in Philips cd360.
Afbeelding

#3
Afbeelding

En nu wil ik voorlopig geen SMD0402 meer zien..pffff wat klein :mrgreen:

Ik heb nog lege-printjes dus als iemand wil proberen... :whistle:
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:46, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

25 apr 2017, 07:26

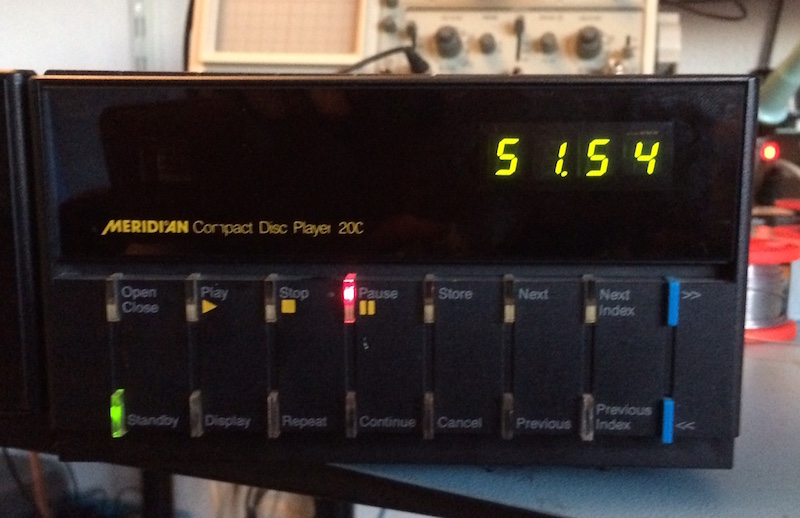

Past ook in Meridian C200 :-)

Afbeelding
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:46, 1 keer totaal gewijzigd.
Gebruikersavatar
Harrie
Berichten: 9368
Lid geworden op: 25 dec 2011, 11:24
Locatie: Geldersche Achterhoek
Contacteer:

05 mei 2017, 23:15

bramjacobse schreef:Past ook in Meridian C200 :-)
:clap: :clap: :clap:
F7215,AH103,AH109+209+309,AH305,AH306,N5431,N2554,N5846,N7300,EW5506,N6330,22AH109,
CD104,CD204,RH831,RH732,RH720,AH794,VR2340,VR600,CD670,CD582,CDR760,CD930,CD100,
DCC951,DCC900,CDi210,VLP720, 2xAH489, 2xJBLG7, 4xAH492H, 2xMFB 587, 4xMFB544, 4xMFB541
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

21 aug 2017, 16:54

Weer een Aristona 1202 voorzien van een nieuw display door een forumlezer Harrold
Helaas een valse start door koudlasje onder PLCC chipje.
Het blijft lastig SMD solderen. Printje is even op en neer geweest maar nu werkend :D

Afbeelding
Laatst gewijzigd door bramjacobse op 29 dec 2017, 08:47, 1 keer totaal gewijzigd.
Gebruikersavatar
Fotohuis
Berichten: 6533
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

21 aug 2017, 23:51

Echt knap werk allemaal.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Berke
Berichten: 1
Lid geworden op: 26 feb 2017, 14:16

22 aug 2017, 16:24

Nogmaals dank Bram,

Nog even tijd maken om alle elcootjes te wisselen en dan weer luisteren :)

Groet, Harrold
Gebruikersavatar
mthecatlover
Berichten: 3097
Lid geworden op: 23 okt 2011, 22:38
Locatie: Noord-Brabant
Contacteer:

16 sep 2017, 19:44

Bedankt Bram.. :text-bravo:

AfbeeldingHosted on Fotki
"Er zijn twee mogelijkheden om de ellende van het leven te ontwijken: katten en muziek".
Afbeelding =^..^= Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1325
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

16 sep 2017, 20:04

:text-coolphotos:
