CD 880

Digitale schijfjes en analoge MFB boxen gaan ontzettend goed samen... Alles over CD spelers, DAC's en loopwerken hier!

Moderator: Moderators

Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

23 aug 2019, 18:57

Tja....hij is al eens bij iemand geweest die :think: :snooty:

Afbeelding

Afbeelding

Afbeelding
mae
Berichten: 4296
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

23 aug 2019, 22:02

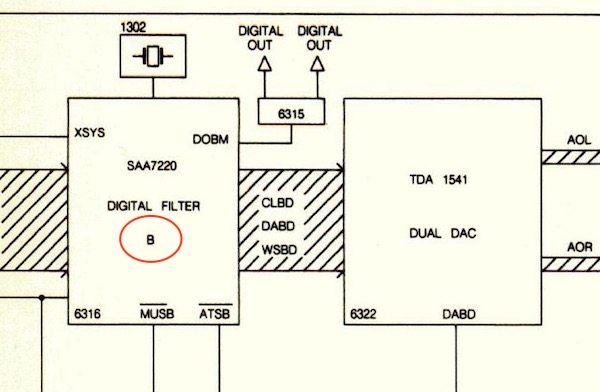

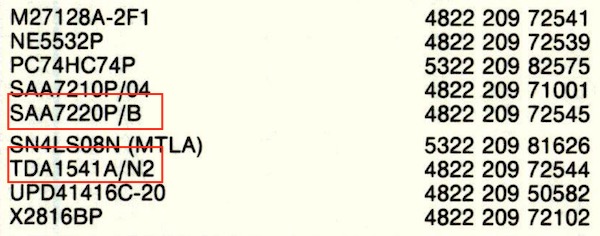

Het probleem met de DAC zie ik op de foto niet zo snel (lijkt me ene TDA1541A/N2 zoals in het schema staat), maar die SAA7220 is >2 jaar te oud voor originele montage en een A in plaats van een B suffix. Gepruts dus.

Oh wacht, goedkope IC-voetjes.
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

24 aug 2019, 09:38

even verder rond gekeken

Diverse soorten schoeljes.

Afbeelding
Afbeelding

Oeps...

Afbeelding

In de verlenging...:shifty:

Afbeelding

Afbeelding

Afbeelding

Het is warm geweest...

Afbeelding

Afbeelding

IC voetjes

Afbeelding

IC voetje zelf op cdm print

Afbeelding

Wat zou er gebeurt zijn...?! met deze CD880... :think:
Karsten
Berichten: 6017
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

24 aug 2019, 11:12

Is 'ie toevallig omgezet van 220 naar 240? :think:
Misschien is dat per ongeluk via 110V gegaan en dan piepen er wel een paar elco's en diodes uit... :roll:
Meten is weten en weten wat je meet.
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

24 aug 2019, 14:06

Karsten schreef:
24 aug 2019, 11:12
Is 'ie toevallig omgezet van 220 naar 240? :think:
Misschien is dat per ongeluk via 110V gegaan en dan piepen er wel een paar elco's en diodes uit... :roll:
Of een Nos-Over-Sampling modificatie en de SAA7220/b gesloopt...?
mae
Berichten: 4296
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

24 aug 2019, 14:36

Het voetje van de EPROM kan eventueel origineel zijn, maar daar is verder dus flink in geprutst.
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

24 aug 2019, 16:37

Als ze de sporen van het pcb maar met rust laten. die geknipte en aan oude pootjes gesoldeerde elco kun je beter hebben dan gestook op de print..

7220 B is nog wel te vinden...
Gebruikersavatar
Will
Berichten: 3803
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

24 aug 2019, 17:20

Hoe ziet de soldeerzijde van de printen uit?
Dan zie je waarschijnlijk ook wat origineel is van voetjes... en de rest...

En die brandmerken, dat is niet iets wat eventjes gebeurd is. Als je het mij vraagt heeft dat wat langer staan smoren.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

25 aug 2019, 11:32

Will schreef:
24 aug 2019, 17:20
Hoe ziet de soldeerzijde van de printen uit?
Dan zie je waarschijnlijk ook wat origineel is van voetjes... en de rest...
Het enige orginele voetje is van de eprom...de rest is er later in gezet , heb even ic uit andere voetje gewipt en wat ik al dacht , je kan zien dat ze uitgesoldeerd zijn...

Gr Bram
Karsten
Berichten: 6017
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

25 aug 2019, 12:10

Maar je gaat deze CD880 weer van eventuele modificaties ontdoen, Bram?
IC-voetjes zul je wel kunnen laten zitten als ze niet al te slecht zijn... :think:
Mocht een 7220P/B wat lastig te vinden zijn dan heb ik nog wel een speler waar die in zit; Was (meen ik) een CD620... :?
Meten is weten en weten wat je meet.
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

25 aug 2019, 12:43

Karsten schreef:
25 aug 2019, 12:10
Maar je gaat deze CD880 weer van eventuele modificaties ontdoen, Bram?
IC-voetjes zul je wel kunnen laten zitten als ze niet al te slecht zijn... :think:
Mocht een 7220P/B wat lastig te vinden zijn dan heb ik nog wel een speler waar die in zit; Was (meen ik) een CD620... :?
De speler heeft soms last met het Inlezen van de TOC , of als je een CD een tweede keer wilt afspelen dat het eindigt in een error.
Ik vermoedt een Focus-offset probleem, ik zie namelijk ook viltstift streepjes bij de Laser-power en Focus offset instelpootjes staan.
En het vermoeden wordt alleen maar versterkt door het feit dat er een reserve laser mee kwam :ugeek: .
En die verhalen ken ik , heb al als een een defecte Marantz CD10 gekocht met reserve laser klikklak. :mrgreen:.

De CD 10 staat in de woonkamer en speelt prima.... :whistle:

O,ja een SAA7220/b heb ik liggen , genoeg slopers staan...en New Old Stock... ;), maar bedankt voor het aanbod.!
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

25 aug 2019, 14:40

Heeft iemand kopieen van de Eprom uit 880 en 882...?
Gebruikersavatar
bramjacobse
Berichten: 1357
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

27 aug 2019, 10:32

Remi schreef:
26 aug 2019, 21:19
die met het witte plakkertje erop?
Ik heb wel een eprommer, kan wel een poging doen.
Hoi Remi , Dat is niet nodig , kan het zelf ook. Ik dacht als iemand ze al heeft :mrgreen:
Ik wil eigenlijk weten of ik met een eprom uit de 880 het regelbare volume display deel aankan krijgen op een 882 , en voor de gein is kijken of ik wat kan snappen van de data die naar volume printje gaat..

Gr Bram
