Marantz CD94mk2

[bramjacobse]

Nieuw projectje een Marantz CD94 mk 2 , familie van de CD 960 ,

- probleem cd-lade werkt niet goed en leest geen cd's in







Close up voor de numerologie nerds



Wie is Ed.? Mr. Ed. ? , Ed Sheeran..? Ed bever, de broer van Willem ...?
Ed is wel een paar schroefjes vergeten terug te plaatsen

[Harry]

Wellicht zou Willem dat laatste nog doen, met de waterpomptang? Verder heeft Ed hopelijk niets verprutst aan deze bijzonder fraaie speler?

[Karsten]

Mooi machien!

[bramjacobse]

Maar eens begonnen met het reviseren van de CD94mk2,
Eerst het niet lezen van de CD's onderzocht bekende 33uf'jes op CDM-1 printje,
Lensje schoongemaakt.
Verder versleten snaren waardoor lade niet goed open en dicht gaat.
Elco's vervangen, solderingen waar nodig opnieuw gedaan.

De voeding en audio bufferprint



De voeding



Het Audio deel , dit keer geen NE5532's maar 4580D's



DAC print.



Bijna alles gedaan, nu frontprinten nog, maar eerst testen

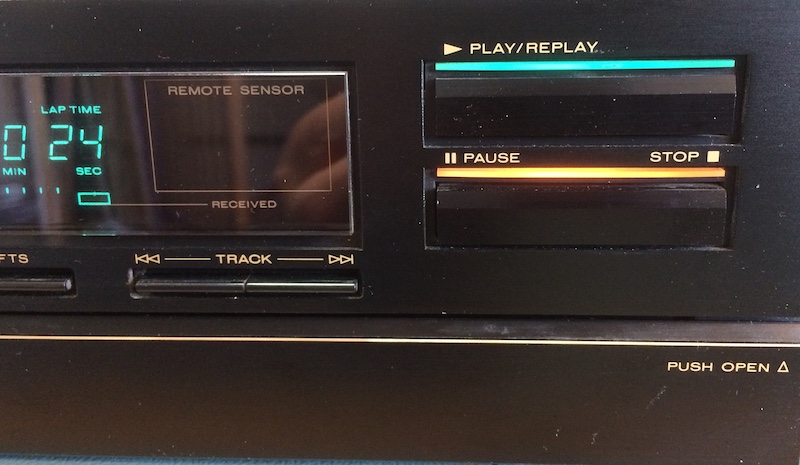

Mmm oranje pause lampje..

[bramjacobse]

Mooi machien!

Familie van de Philips CD960 - Marantz CD12

[Karsten]

Heb je trouwens enig idee waarom "Mr. Ed" zijn hoeftekening op het printje heeft gezet?

[bramjacobse]

"Ed" heeft wat dingetjes aangetipt met soldeerbout, denk ik

[Karsten]

Geen verontrustende modificaties dus?

[bramjacobse]

Geen vreemde modificatie , wel is mogelijk het loopwerk opnieuw gesmeerd met een heel plakkerig goedje... .
Met nieuwe snaren wil de klamper niet eens netjes soepel op en neer..
Dus wat een niet al te moeilijk klusje is wordt in eens een hele schoonmaak klus...

[bramjacobse]

Werkt weer soepel met snaren uit webshop

bewegende beelden klikklak, start en gelijk door naar track 10 ,

[bramjacobse]

En klaar.
