Dit zijn echt lastige zaken. Je meet in een gesloten regelsysteem en dan kunnen oscillaties zo ongeveer overal in de lus hun oorzaak hebben.

Wat mij wel intigreert is de eerder gemaakt opmerking over de amplitude van het signaal op de CMOS switch. Dat zou door de twee BAW62 diodes niet gek veel meer dan 1,4Vpp mogen kunnen worden.

Heb je ook al eens gemeten op de meetshunt van de eindtrap voor de radiaalaansturing? Hoe ziet dat uit in vergelijk met een goed werkende speler?

Screenshot from 2019-03-27 18-15-29.jpg
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

28 mar 2019, 17:15

Even snel gemeten over de weerstand r3387 2,2Ohm.

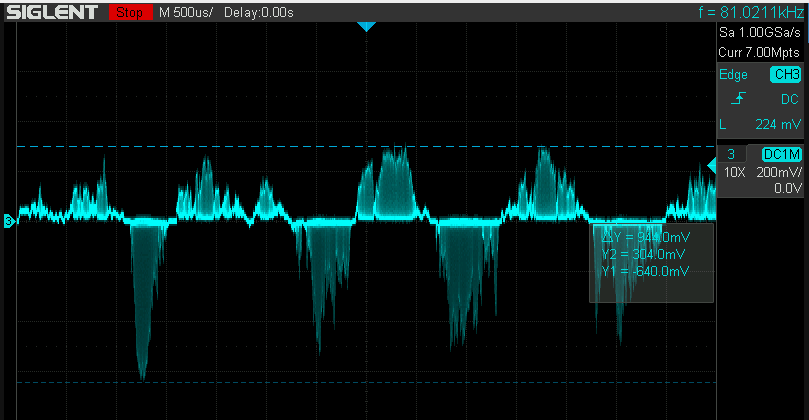

in de CD303 bijna 1 volt pp

Afbeelding

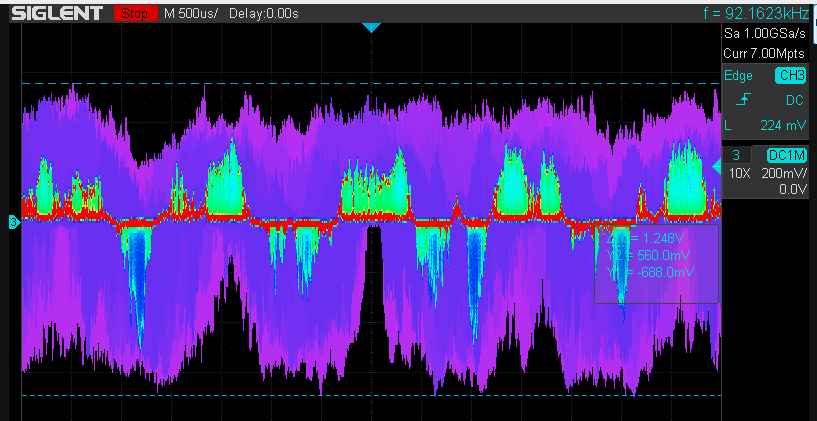

30 seconden meten 1,25 volt pp

Afbeelding

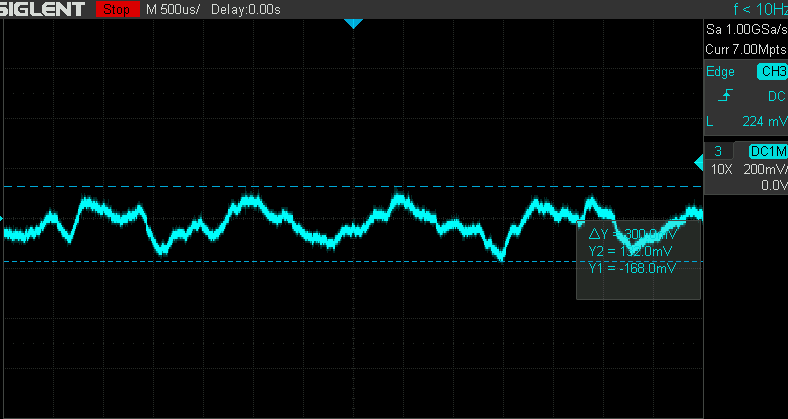

In de CD204 bijna 0,3 volt pp

Afbeelding

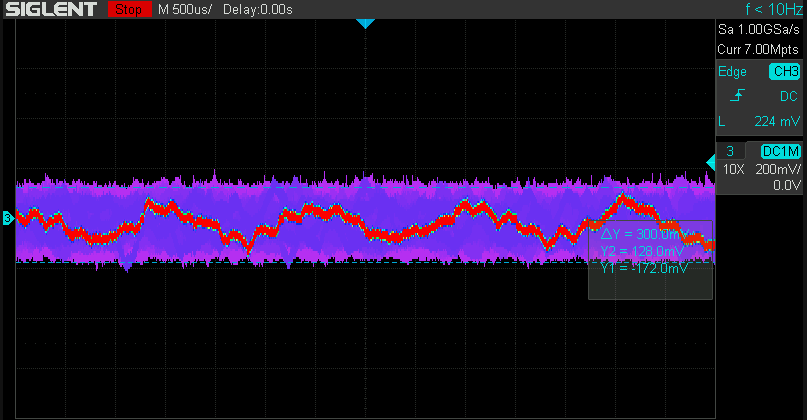

30 seconden iets meer dan 0,3 volt pp

Afbeelding
Gebruikersavatar
ChromeMaximaII
Berichten: 2395
Lid geworden op: 09 aug 2014, 21:02

28 mar 2019, 19:54

Hmm... significant verschil...

Afbeelding


De ogenschijnlijke middenlijn is wel opvallend, dat heeft de CD204 niet. Dat moet ik even op me laten inwerken. :think: :geek:
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

28 mar 2019, 20:02

De ogenschijnlijke middenlijn is wel opvallend, dat heeft de CD204 niet. Dat moet ik even op me laten inwerken. :think: :geek:
Dat had ik ook.. :think:
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

29 mar 2019, 16:56

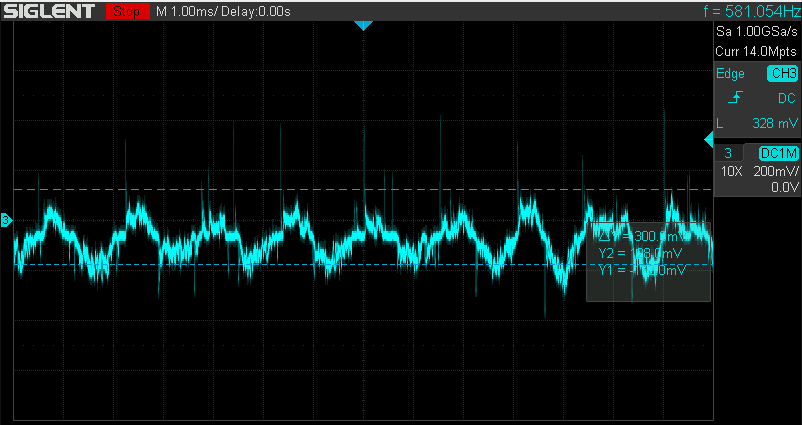

Ik heb vanmiddag maar eens C'tje over de twee diodes 6256 & 6257gezet, om het hf er af te krijgen
Klopt het dat de spikes die ik nu zie de oscillatie veroorzaken.?

Afbeelding

Afbeelding

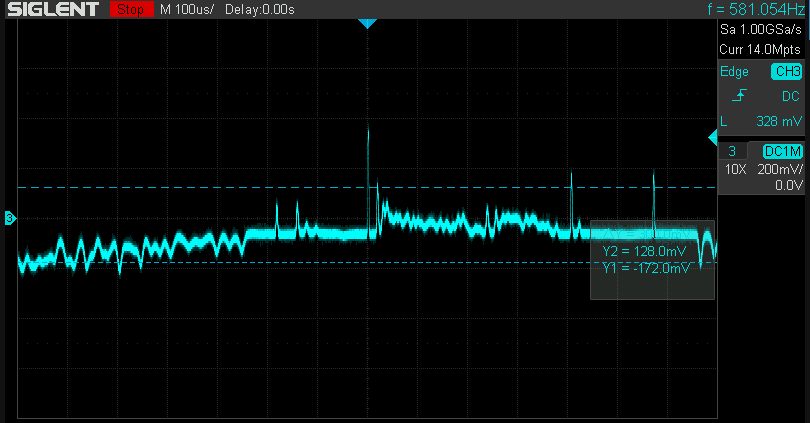

close-up

Afbeelding
Gebruikersavatar
Will
Berichten: 3873
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

29 mar 2019, 18:20

Wat is eigenlijk de frequentie van de oscillatie? Daaruit is misschien een bron af te leiden.

Die naaldpulsen kunnen de oscillatie wel triggeren, als je dat met veroorzaken bedoelt.
In een analoge toongenerator is het ook zo dat de ruis van de componenten de oscillator op gang brengt.
De specifieke meekoppeling zorgt voor de juiste frequentie en de geregelde versterking dat het een sinus blijft.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

31 mar 2019, 19:12

Weer wat verder gezocht,

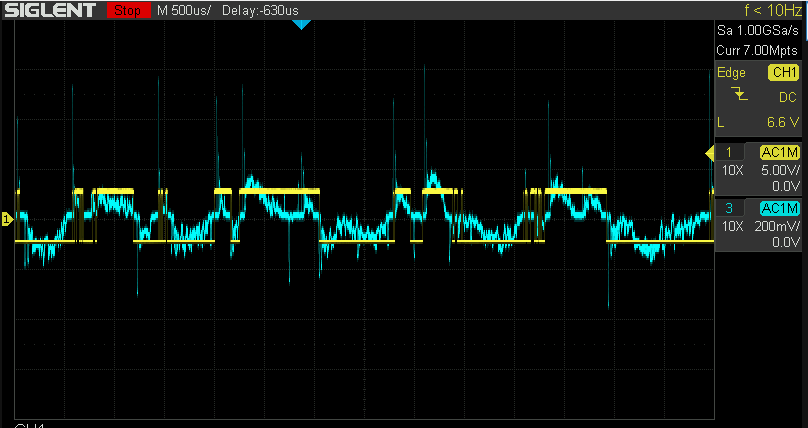

Ik verdenk het Radial Error circuit van een probleem.
Er lijkt een verband tussen deze signalen.

Afbeelding

Geel = Pin 13 op processor
Blauw = het signaal op de 2,2 Ohm weerstand

Afbeelding
Gebruikersavatar
ChromeMaximaII
Berichten: 2395
Lid geworden op: 09 aug 2014, 21:02

31 mar 2019, 23:58

Met al die gekke spijkers... ga bijna denken aan een massa-onderbreking. :?
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

02 apr 2019, 16:42

Het is vast iets kleins. :shifty:
Karsten
Berichten: 6104
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

02 apr 2019, 21:37

Zoals een spindelmotor met storende koolborsteltjes of resonerend lager? :mrgreen:
Me suf gemeten, drie slagen in de rondte gezocht en uiteindelijk opgelost met een druppie siliconen-olie... :oops:
Je hoort 'em kennelijk soms niet zingen terwijl 'ie wél resoneert. :roll:
Meten is weten en weten wat je meet.
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

03 apr 2019, 15:54

Als ik zachtjes tegen de Laser-arm-as druk krijg ik de Naaldjes weg en is het signaal zo als ik het verwacht.
Ben dus een stapje dichterbij oplossing het lijkt een uitlijn probleem laser ten opzichte van spoor, de hoekinstelling.

Een collega op het werk heeft orginele philips glas CD , kijken of ik die kan lenen... :pray:

Gr Bram
Gebruikersavatar
ChromeMaximaII
Berichten: 2395
Lid geworden op: 09 aug 2014, 21:02

03 apr 2019, 16:18

Is het uitwisselen van het loopwerk een optie om dat aan te tonen? Jij hebt vast nog wat in een 'bakje' liggen... :whistle: :mrgreen:
Karsten
Berichten: 6104
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

03 apr 2019, 17:15

Het gaat iig de mechanische kant op; Ben benieuwd... :think:
Meten is weten en weten wat je meet.
Gebruikersavatar
bramjacobse
Berichten: 1447
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

03 apr 2019, 17:24

Is het uitwisselen van het loopwerk een optie om dat aan te tonen? Jij hebt vast nog wat in een 'bakje' liggen... :whistle: :mrgreen:
zal eens zoeken :think:
Gebruikersavatar
Will
Berichten: 3873
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

03 apr 2019, 19:15

Een collega op het werk heeft orginele philips glas CD , kijken of ik die kan lenen... :pray:
Het lukt ook prima met een cd-r waar je de bovenkant (de fotolaag) van verwijdert. Zonder die laag wordt het een doorzichtige schijf.

Met zo een schijf heb ik een cdm2 uitgelijnd.
