Cd 200 vervormd geluid en traag tempo muziek.

Digitale schijfjes en analoge MFB boxen gaan ontzettend goed samen... Alles over CD spelers, DAC's en loopwerken hier!

Moderator: Moderators

Gebruikersavatar
Niels1080
Berichten: 38
Lid geworden op: 01 dec 2017, 21:15

29 jan 2019, 19:34

Hallo mijn cd 200 gedraagt zich in eens erg raar. Het geluid is ontzettend vervormd en de muziek is veel te traag. Verder werkt ie gewoon naar behoren. Pause, play, volgend nummer, stop en noem maar op. Ik lees vaak dat de voeding elco's een zwak punt is bij deze spelers. Weet iemand hier iets van?

Groet niels
Jbl l88 +12 .philips 280pre amp, 180 tuner, 180 tuner en een 370, thorens td-160 onkyo m5590 & p3390 (m508 p308) Philips cd-200, tannoy d100 pioneer sa-5300
Karsten
Berichten: 5848
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

29 jan 2019, 20:32

Klinkt als een te lage klokfrequentie, alsof er iets mis is met een frequentiedeler ofzo... :?
Meten is weten en weten wat je meet.
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

30 jan 2019, 09:45

Controleer eerst de voeding op losse/slechte solderingen. Met name bij de spanningsregelaars en de elco’s.

Controleer dan de -18V. Na 35 jaar wil de elco 2471 (100uF) wel slecht zijn. Dat is hier al eerder gemeld bij de CD100 en CD300. Vervang dan ook elco 2470 (ook 100uF).
Of je iets dat na 35 jaar kapot gaat een zwak punt kunt noemen :think:

Als het apparaat dan weer normaal speelt ben je klaar. Je kan overwegen om een elco-revisie te doen, met het de grote kans dat je de dikke elco’s vervangt door exemplaren die geen haar beter zijn dan die er nu in zitten.

Als het apparaat dan nog steeds de muziek langzamer afspeelt, dan wil ik wel eens horen hoe dat klinkt. Ik kan me daar niets bij voorstellen. Plaats eens een mp3tje of een filmpje.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
snameroc
Berichten: 3915
Lid geworden op: 01 mei 2010, 12:45

30 jan 2019, 10:49

Ik heb het geluid op gacebook gehoord. Ik kan me niet voorstellen dat de elcos het inderdaad 20 % of zo te langzame geluid oplost.
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

30 jan 2019, 11:59

Linkje?
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
correltje
Berichten: 3640
Lid geworden op: 24 aug 2010, 13:29
Locatie: Waalwijk

30 jan 2019, 12:17

Het langzame afspelen kan ik ook niet verklaren, maar alle elco's nakijken en/of vervangen is geen overbodige luxe.
Ik heb laatst een CD303 van iemand gerepareerd en daar zat, op een enkele na, geen elco meer in die nog een beetje in de buurt van de specs kwam. Allemaal nog maar 1/4 tot 1/2 van capaciteit over.

Grtz,
Cor
Bronnen: GA202, 2X GA212, GA222, AF877, CD202, CD911, 22RH651, TK610, TU 3900, TX-400, N4504.
Versterkers/Receivers: 2X NL312H, 22RH550, 22RH551, 22AH762, AX-500
Weergevers: ADK2525, N6320, N6330/99, MFB: 2X 541, 532, 544, 586, 587
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

30 jan 2019, 12:59

Is het echt langzamer of ge-pitched shift..? ( in toon hoogte naar beneden ).

Gr Bram
Karsten
Berichten: 5848
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

30 jan 2019, 13:25

snameroc schreef:
30 jan 2019, 10:49
Ik heb het geluid op gacebook gehoord. Ik kan me niet voorstellen dat de elcos het inderdaad 20 % of zo te langzame geluid oplost.
Tenzij een te grote rimpel op de voeding een afwijking in de klokfrequentie veroorzaakt... :?
Een een met 100Hz gemoduleerd kloksignaal dat buffer en DAC proberen te volgen; Lijkt me een foutje voor de gevorderde techneut. :wink:
Meten is weten en weten wat je meet.
Gebruikersavatar
Niels1080
Berichten: 38
Lid geworden op: 01 dec 2017, 21:15

30 jan 2019, 13:31

bramjacobse schreef:
30 jan 2019, 12:59
Is het echt langzamer of ge-pitched shift..? ( in toon hoogte naar beneden ).

Gr Bram
Nee hij is echt veel te langzaam. Ik zal een filmpje op YouTube zetten. Weet niet hoe het werkt op dit forum.
Jbl l88 +12 .philips 280pre amp, 180 tuner, 180 tuner en een 370, thorens td-160 onkyo m5590 & p3390 (m508 p308) Philips cd-200, tannoy d100 pioneer sa-5300
Gebruikersavatar
Niels1080
Berichten: 38
Lid geworden op: 01 dec 2017, 21:15

30 jan 2019, 13:38

Will schreef:
30 jan 2019, 11:59
Linkje?
https://youtu.be/ME2EX5v4RUs

Anders op YouTube te vinden op Philips cd 200 detective mfb freaks
Jbl l88 +12 .philips 280pre amp, 180 tuner, 180 tuner en een 370, thorens td-160 onkyo m5590 & p3390 (m508 p308) Philips cd-200, tannoy d100 pioneer sa-5300
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

30 jan 2019, 15:36

Interessant :think:
Gebruikersavatar
ChromeMaximaII
Berichten: 2331
Lid geworden op: 09 aug 2014, 21:02

30 jan 2019, 16:18

Dat riekt inderdaad naar een systeemklok wat ernstig uit het lood staat... wel bijzonder, nog niet eerder gezien in deze mate.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

30 jan 2019, 16:26

CD200 is met sophi printje, heb ff snel gekeken, de motor-snelheid ( MCES) komt uit wat clue-logic..
Daar in zitten 2 PLL's....Denk eerst voeding spanningen controleren en dan meten.

Gr Bram
Laatst gewijzigd door bramjacobse op 30 jan 2019, 18:04, 1 keer totaal gewijzigd.
Gebruikersavatar
ChromeMaximaII
Berichten: 2331
Lid geworden op: 09 aug 2014, 21:02

30 jan 2019, 16:35

Inderdaad, alles begint eerst met goede voeding. Eerst kijken of 5V klopt en anders vanaf ic 6660 verder zoeken in de keten van afgeleide frequenties.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

31 jan 2019, 17:04

Intressante storing...:-) .

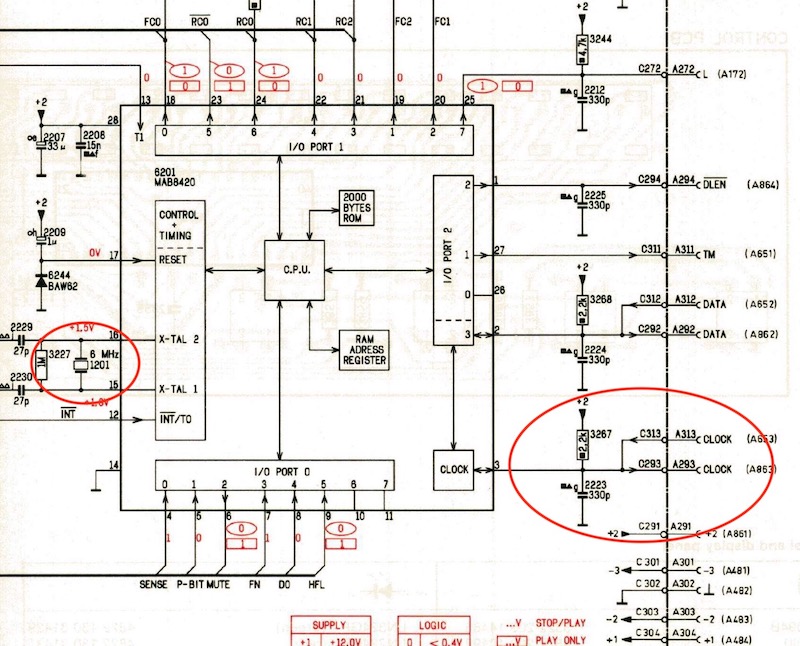

De system clock die gebruikt wordt om de cd-speler in hoofdzaak ( CD inlezen en bediening ) te laten werken is deze IC 6201 ( MAB8420 ) , Daar komt de clock uit op pin 3.

Afbeelding

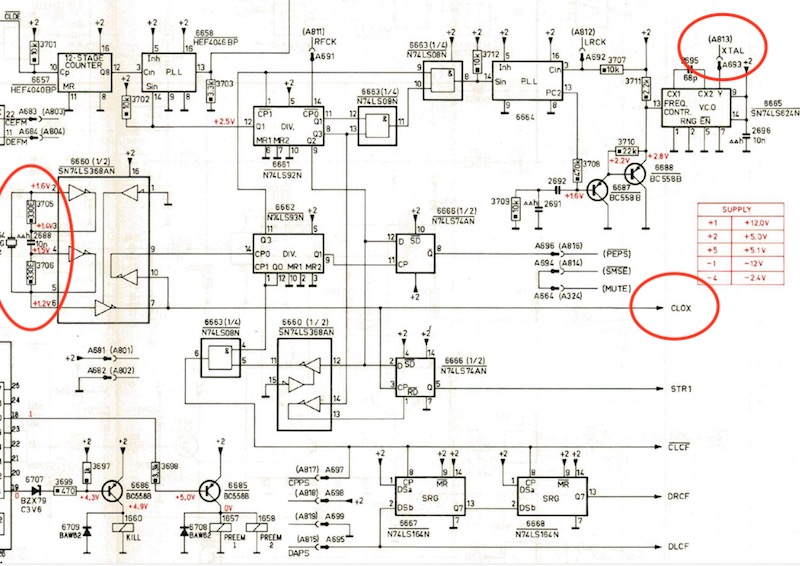

IC6660 is een clock voor de sophi-print en de filter en DAC en die wordt via wat ( clue-logic o.a PLL ) in de pas getrokken met Clock uit IC6201. en volgens mij ook de motor-snelheid

Xtal gaat naar Sophi print ( demodulator van sony )
CLOX gaat naar Filter en D/A

Afbeelding
