CD12

Geplaatst: zo sep 16, 2018 8:33 am
door bramjacobse
Nieuw klusje.

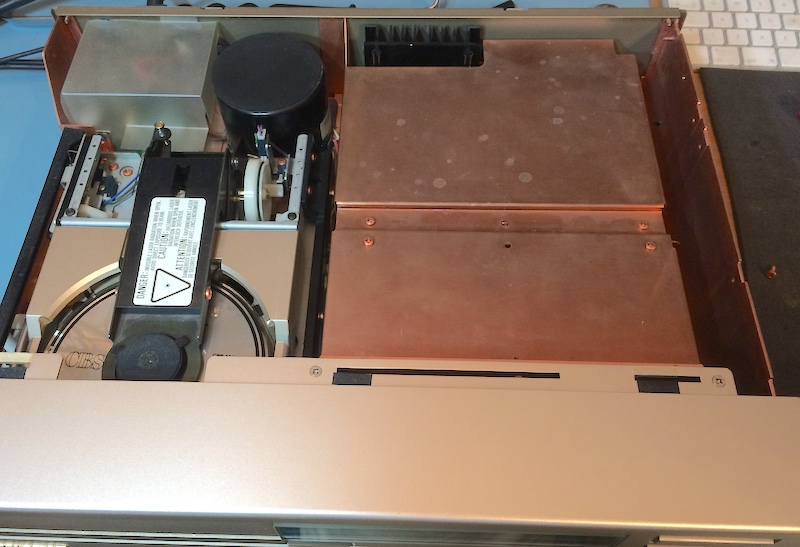

Deze Marantz CD12 ...of ik erna kan kijken , o.ja iemand heeft er al eens naar gekeken en een poging gedaan.. :pray:
Klacht - Lade gaat moeilijk opendicht en cd wordt niet herkent...

Afbeelding


[fluistermodus]

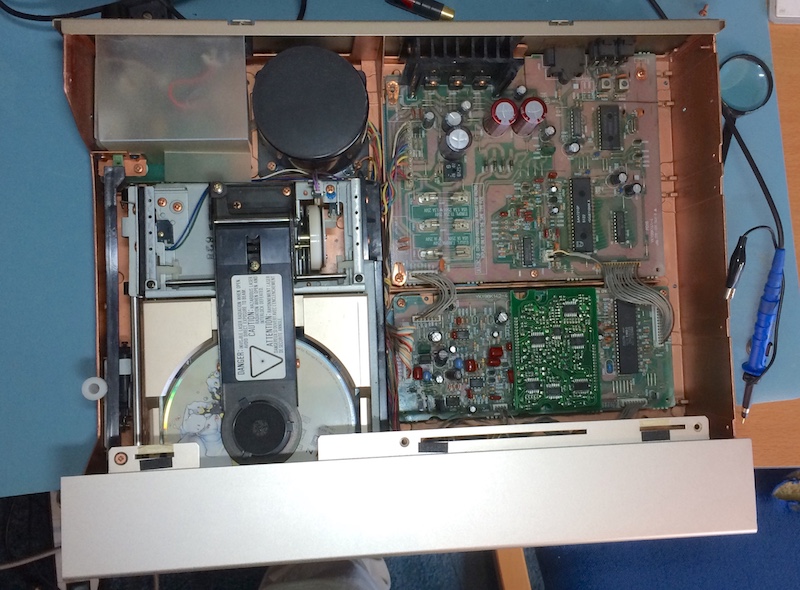

Lijkt wel een uitgeklede versie van de CD960 , DAC-je eruit en ringkern trafo erin en veel (goed)koper.. :shhh:

[/fluistermode]

Afbeelding

Re: CD12

Geplaatst: zo sep 16, 2018 9:21 am
door Robertvs
Mooi Spelertje, kostte als set destijds Hfl. 10.000,- las ik op dutch audioclassics:

Afbeelding
Afbeelding

Re: CD12

Geplaatst: zo sep 16, 2018 9:21 am
door Hoewie Loewie
Succes weer Bram. Je krijgt werkelijk prachtige CD-spelers onder handen. :clap:

Re: CD12

Geplaatst: zo sep 16, 2018 9:29 am
door Harry
Daar hing een fijn prijskaartje aan destijds, in combinatie met de aparte DAC... :roll: Is die er ook bij? Dan krijg je de kans om na reparatie eens te luisteren naar een setup die vrijwel iedereen hoogstens uit de recensies zal kennen!

Re: CD12

Geplaatst: zo sep 16, 2018 2:05 pm
door Remi
heeft zelfs de sparingen voor de schroefjes van het toetsenbord mechanisme dat er hier geloof ik niet in zit

Re: CD12

Geplaatst: zo sep 16, 2018 8:19 pm
door bramjacobse
Pfffffff....werkt
Wat een ellende.....verslagje volgt nog ...

Afbeelding

Re: CD12

Geplaatst: zo sep 16, 2018 11:14 pm
door MGf
Ik ben benieuwd Bram.
Je hebt toch wel pech met veel van deze “kan je er even naar kijken”-storingen.

Heel anders dan ik een tijd terug had met een bijzondere ynoS DAS-R1 DAC. Die kwam binnen met de klacht “doet niets meer”. Bleek dat er gewoon een stekker van de voedingsprint los zat... :mrgreen:

Re: CD12

Geplaatst: ma sep 17, 2018 10:25 am
door bramjacobse
Het eerste wat opvalt bij het open van de speler nieuwe zekeringen... :ugeek:

Afbeelding

Ook de Radial Servo is erg warm geweest :shock:

Afbeelding.

Wat zijn de problemen .

- Speler gaat aan
- Lade gaat moeilijk open / dicht ( Snaren slap )
- CD wordt niet herkent en gaat niet draaien.

Als eerste voeding spanning gecheckt - OK
Werkt het focus circuit ?,, ja de Laser gaat 3 maal op en neer , lensje schoon gemaakt . Nog steeds niet
Hmmmm, de swing arm gaat niet naar het begin van de CD...dat is raar :think:
Dan maar C'tje op het CDM loop werk vervangen, 33 uF axial was nog maar 9 uF..
Testen maar weer, de arm blijft nog steeds in het midden hangen...
Maar de CD gaat draaien...en er is een oogpatroon te zien op de scope...cd draait even , maar dat is het...
De Table of content staat aan het begin van de CD en niet in het midden, dan maar eens kijken naar radial servo sturing.
Ik had al gezien dat ie er warm is geweest....

Probleem gevonden onderbroken printsporen en losse printsporen :whistle:
Even een quick fix gemaakt , dat gaan we nog netter doen maar voor testen goed genoeg.

Afbeelding

Afbeelding


Speler weer aan...Yes , swing arm , swingt netjes naar het begin van de CD, daar is een Table of Content te vinden..
CD gaat draaien voor 2 seconden , oog patroon te zien maar , geen TOC inlezen... :cry:

Re: CD12

Geplaatst: ma sep 17, 2018 10:35 am
door bramjacobse
Dan maar verder zoeken , de speler schijnt al vaker te zijn gefixt of pogingen daar toe en een verhaal over onderdelen uitwisselen.....pffffff

Ze zouden toch niet de servo cpu hebben gewisseld...? , is dat de juiste versie kwa software...?
Er is gesoldeerd....

Afbeelding

Zien we wat op de Radial sturing . Meten op Rdir weinig nuttige info

Afbeelding

Om er zeker van te zijn dan maar naar de Service mode's van de speler...Manual er bij

Afbeelding

Lieve Marantz , hoe kan ik Play en Stop tegelijk indrukken met een tuimelschakelaar...??

Afbeelding


Goed dan maar het hele front ook uit elkaar.... :whistle:

Afbeelding

Na het uitbouwen front printen Service Mode 0,1 kunnen bereiken...

De radial servo werkt. REV beweegt arm netjes naar midden CD en FF netjes naar het einde..

Re: CD12

Geplaatst: ma sep 17, 2018 10:53 am
door bramjacobse
Goed de Radial servo werkt...maar cd stop nog steeds met draaien en TOC wordt niet ingelezen..
Dan maar eens naar het "turntable circuit" kijken is er wat te zien op MSC

Schema van CD960 genomen..van de Marantz schemas wordt ik ........... :icon-twisted:
Afbeelding

Daar is alleen een 5 volt te zien en daar zijn iets van een duty-cycle te zien moeten zijn...
Dat signaaltje komt uit de SAA7210p....o nee daar is ook aan gesoldeerd...

Afbeelding

Dan maar eens kijken of de SAA7210p wel een klok krijgt..., Nee dus ...
Die komt uit de SAA7220/b ,daar meten op de oscillator...Niks....zou de SAA7220b defect zijn..?
5 volt is aanwezig op pin 24...

Afbeelding.


Dan maar wisselen...Ooeii die is warm geweest...

Afbeelding

Nieuw exemplaar.. op voetje

Afbeelding


En we hebben weer een tikkend klokje...!!
en een werkende CD-960...

Wat doet koper tegenwoordig de kilo... :mrgreen:
Afbeelding

Zo nu Congac en een Sigaar en luisteren naar deze CD12 - Drive

Re: CD12

Geplaatst: ma sep 17, 2018 11:30 am
door Hoewie Loewie
Afbeelding

Lieve Marantz , hoe kan ik Play en Stop tegelijk indrukken met een tuimelschakelaar...??
Er staat ook niet "press" maar "depress". Ik denk dat er iets anders bedoeld wordt? :think:

Mooi gefixt weer Bram. :clap:

Re: CD12

Geplaatst: ma sep 17, 2018 4:35 pm
door Remi
Mooi verslag Bram! daar leren we allemaal weer van 8)

Re: CD12

Geplaatst: di sep 18, 2018 4:00 pm
door bramjacobse
Het niet zo soepel lopen van de CD-lade heb ik ook gevonden..
Een nylon draadje in plaats van een staaldraadje met het juiste veertje...

Afbeelding

En natuurlijk een High-End power entree...

Afbeelding


Afbeelding

Re: CD12

Geplaatst: di sep 18, 2018 4:07 pm
door MGf
Is dat dan ook High End soldeer werk.... :think: :snooty: :doh:
Wat kunnen sommige mensen toch verschrikkelijk pruts werk afleveren. Gelukkig weet jij er wel raad mee...

Zo'n staaldraad. Waar haal je die vandaan?
Hoe lang moet die zijn, want ik heb nog wel wat staaldraad over uit een B&O ouverture (met die glazen deurtjes). Daar zit mooi draad in met ook veertjes eraan (bypass veertje, dus die de draad inkorten en strak trekken.

Re: CD12

Geplaatst: vr sep 21, 2018 9:01 am
door Nico H
Mooie hobbyisten speler :mrgreen:
Snap wel dat je soms een beetje moe wordt van sommige "upgrades"
Lijkt me ook een beetje: firma laatste hoop in bange dagen, speler.
Wel prachtig dat ze weer werkt natuurlijk. Ik hoop dat je werk naar waarde geschat wordt.

Leuk ding. En proficiat met het succes natuurlijk.

Groet Nico.
