Marantz CD 80, front paneel proccessor en displaydriver probleem?

Nico H · 15 sep 2018, 23:12

Hoi allemaal,

Allereerst, laat ik me even voorstellen. Mijn naam is Nico, kom uit een zuidwestelijk puntje van Gelderland, en heb een aantal ongeneeslijke voorkeuren voor o.a. interessante vintage audioproducten.
Heb in de loop der jaren best wel wat gesleuteld en verzameld, bij dit huidige probleem bij deze cd speler echter zijn een paar extra ideeën welkom.
Heb op dit moment een cd80 van Marantz onder handen, die het volgende probleem vertoond:

Alles werkt perfect via de afstandsbediening, echter geen display en bediening via lokaal toetsenbord.

Wat hebt ik gedaan:

Voedingsspanning gemeten op frontpaneel. Allemaal aanwezig.
Clock op de 47c670n, aanwezig en stabiel.
poot 43 mooie datapuls, op 44 niks.
poot 45 mooie puls, 46 weer niks.
clock op 47, prima.
Voeding op datzelfde ic, ok.
Alle doormetaliseringen op frontpaneel doorgesoldeerd.
Wat ik vreemd vind is dat de resetpuls voor de 22K weerstand netjes heel even hoog/laag wordt met inschakelen, na de BC848 gaat die naar poot 20? (schema is bar en boos slecht te lezen), van de frontproccessor, en staat deze stokstijf op 5V. gebeurt niks. Lijkt me toch een soort van por, die zou toch met inschakelen iets moeten doen?

Op alle functietoetsen staat maximaal 200mv, dit lijkt me veel te weinig.
De display voeding is 6v wissel, en de rest staat volgens mij op -25V.

Iemand enig idee wat ik hier mis?

Alvast mijn dank,

Groet,

Nico.

bramjacobse · 16 sep 2018, 08:10

Hallo Nico en Welkom.

De remote control wordt afgehandeld door de processor op het Mainboard.
De reset is ge-inverteerd dus korte puls naar 0 volt. daarna blijft hij hoog..
Ik ga eens in het schema neuzen..

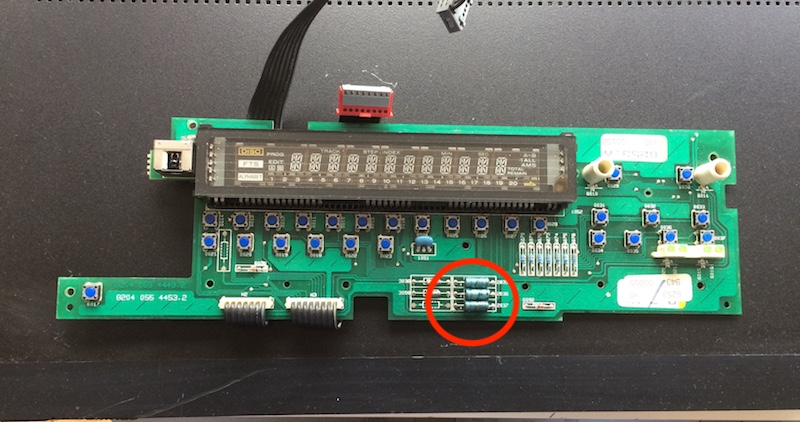

Heb je de blauwe philips zxial elco'tje al vervangen...

Afbeelding

Mocht het echt niet aan de praat te krijgen zijn, ik heb nog een complete display print liggen uit dit projectje..

Marantz CD80 zelfbouwkit

Linkje PDF processor klikklak

Groet Bram

MGf · 16 sep 2018, 09:43

Het schema heeft inderdaad een slechte kwaliteit.
Met de datasheet van het IC erbij wordt het een stuk duidelijker. De /RESET is pen 21.

bramjacobse · 16 sep 2018, 17:02

Nico H schreef: ↑
15 sep 2018, 23:12
Op alle functietoetsen staat maximaal 200mv, dit lijkt me veel te weinig.

Hoe heb je dat gemeten...? met een osccilscope ..?

Gr Bram

Nico H · 16 sep 2018, 23:20

Iedereen bedankt voor de reacties.
Van de blauwe elco's heb ik de esr gemeten, die leek verrassend goed.
Ik zal ze toch maar even preventief wisselen, kleine moeite. De middelste
Zag er wel wat gekookt uit...
De 200mv spanningen heb ik met een fluke 77 gemeten.
Ja wat die reset betreft, zo herrinder ik het me ook. Zie dat gedrag wel terug vooir de 22k weerstand, erachter niet.
Morgen kijk ik nog even verder, anders zou ik graag indien mogelijk het frontbord eventueel willen overnemen als je die zou willen wegdoen Bram.

Toch ga ik eerst zien of ik deze echt niet herstellen kan, vrees echter toch voor de processor.
Heb de tor die de por verbindt met de processor preventief al gewisseld, geen resultaat.
Had die vroeger in de CRT,s toch wel eens stuk...

Groet Nico.

Nico H · 16 sep 2018, 23:21

Ga ook nog een keer op pin 21 de reset bekijken ook...
Bedankt voor de datasheet Bram, ga nog eerst verder aan die chip meten.
Ik vind het zo gek dat clock e.d. het wel lijkt te doen, en dat er op enkele databussen wel degelijk wavevormen staan. Je zou verwachten, dood is dood...Groet Nico

Nico H · 17 sep 2018, 10:32

Nou mannen, het lijkt er toch op dat gewoon de processor dood is.
Pin 21 wordt met inschakelen toch een fractie van een seconde naar massa getrokken, en blijft erna 5v.
Poot 43 geeft mooie pulsen, 44 dood. 45 ingaande data ok, 46 uitgaande data dood. 47 klok ok. Deze zijn databussen verbonden met mainbord.alles wat de processor dus krijgt vanuit mainbord lijkt dus ok.

Elco's gewisseld, dat leverde geen resultaat op. Alle pootjes van het display staan op -25v, 6v wissel is er ook. Klok op pootje 18 en 19 is er ook, de processor heeft voeding en massa.

Mijn ideeën zijn even op...

Groet Nico.

Nico H · 21 sep 2018, 08:50

Nou, de cd80 doet het weer als een nieuwe

Hierbij wil ik iedereen bedanken voor het meedenken, en speciale dank voor Bram voor het leveren van de benodigde onderdelen. Vind maar eens een proccessor voor een cd80, nou het is gelukt

Groet Nico.

Hoewie Loewie · 21 sep 2018, 10:13

Mooi dat ie weer goed is. Is toch een mooie aanwinst, zo'n CD-80.

mae · 21 sep 2018, 11:43

Was het inderdaad de processor?

Nico H · 21 sep 2018, 14:40

Ja.
Nog nooit eerder meegemaakt. Maar voor alles een eerste keer

Het geluid is zoals de speler eruit ziet.
Dik

Klinkt weer behoorlijk anders dan mijn cd850. (de verguisde versie). Snap niet goed waarom.
De 850 heeft iets meer verfijning, klinkt iets muzikaler, de cd80 speelt wat steviger in het laag.
Speelt gewoon pittig. Overigens zijn de verschillen nu ook niet supergroot, maar wel goed hoorbaar.

Voor beide is wat te zeggen...

Groet Nico.

Fotohuis · 21 sep 2018, 18:30

Fijn dat het allemaal weer werkt!

guidob · 26 sep 2018, 23:48

Lang geleden ook een CD80 gerepareerd; hetzelfde euvel, processor kapot (TMP47C670N). Kon die toen nog kopen via de reparatie afdeling van een lokale winkel (audio/tv/witgoed). Die hadden nog iemand die zaken repareerde en spullen kon bestellen.

Overigens had ik tijdens testen de main pcb op de kop liggen. Ineens deed de speler helemaal niets meer. 7220 overleden. Zag in het draadje van de CD12 dat ze nogal warm worden. Welnu, op de kop is blijkbaar te warm....

Albert900 · 27 sep 2018, 10:59

Nico H schreef: ↑
21 sep 2018, 14:40
Klinkt weer behoorlijk anders dan mijn cd850. (de verguisde versie). Snap niet goed waarom.
De 850 heeft iets meer verfijning, klinkt iets muzikaler, de cd80 speelt wat steviger in het laag.
Speelt gewoon pittig. Overigens zijn de verschillen nu ook niet supergroot, maar wel goed hoorbaar.

Voor beide is wat te zeggen...

Groet Nico.

Ik ook niet. Gaat om de eerste versie CD850 neem ik aan, niet de MkII. Net als bij de CD304 MkII zoekt iedereen die MkII versies. Maar de CD850 klinkt ook prima, ik heb zelf een vergelijkbare CD840. Zit dezelfde DAC in. In de eerste producties van die CD840 zat een andere versie DAC die voor ruisproblemen zorgde (maar heb ik zelf nooit gehoord). Die daarna waren prima, maar is voor zover ik weet maar kort geproduceerd. Daarna kwam de CD850 met dezelfde DAC. Ik zou nog wel eens een CD850 (eerste versie) willen vergelijken met m'n CD840, wat de verschillen nu precies zijn (als ze er zijn). De ruisproblemen in de eerste productie van de CD840 zijn blijkbaar de oorzaak van de slechte naam van de CD840 en eerste versie van de CD850.

Roel Bink · 11 apr 2019, 12:57

Beste kwam na wat speurwerk op dit topic en heb exact hetzelfde probleem met de tmp47c670n displaydriver bij een Marantz Cd-23 (rise cooker) alle schakelingen rodom lijken prima ook de communicatie met de user uP, helaas is het ook alleen mogenijk om de afstandbedieningte gebruiken geen display en knoppen op de speller zelf..

Nu kom je nog wel eens een tmp47c670n V714 display driver nos tegen met exact hetzelfde type nummer maar is dit nu bruikbaar? Of dient zoiets gekoppelt/geprogrammeerd aan het exacte type model apparaat te zijn?

Wil toch nog een poging wagen voordat ik er beter echt wat rijst in kan bewaren

Owja zal me nog even voorstellen ben Roel uit het zuiden van ons land en altijd wel geintereseert geweest in audio mods en vintage Philips.
