Je PIA zal het dus wel doen maar je hebt geen "hard" signaal dus dan gaat het alle kanten heen op je 8 bits sturing. Dat je zo'n 6821 nog kunt krijgen .... Nog VOOR het Commodore tijdperk. 8)
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
bramjacobse
Berichten: 1490
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 sep 2018, 12:03

Ik heb wat gevonden, na flink wat spoortjes volgen.. :mrgreen:

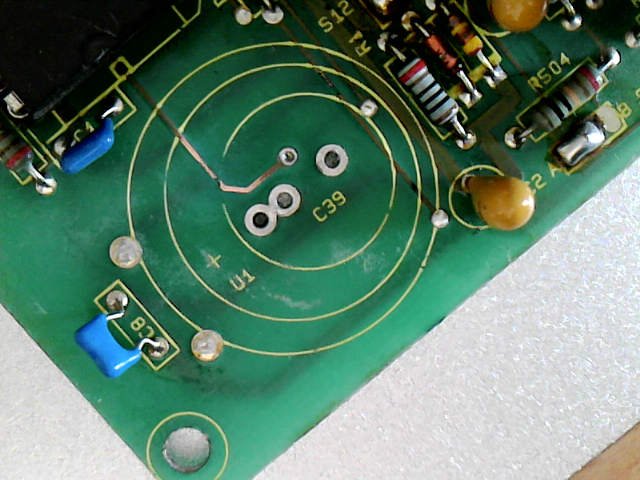

Onder de Backup battery , loopt de print baan van D1..
De battery heeft gelekt...

Afbeelding

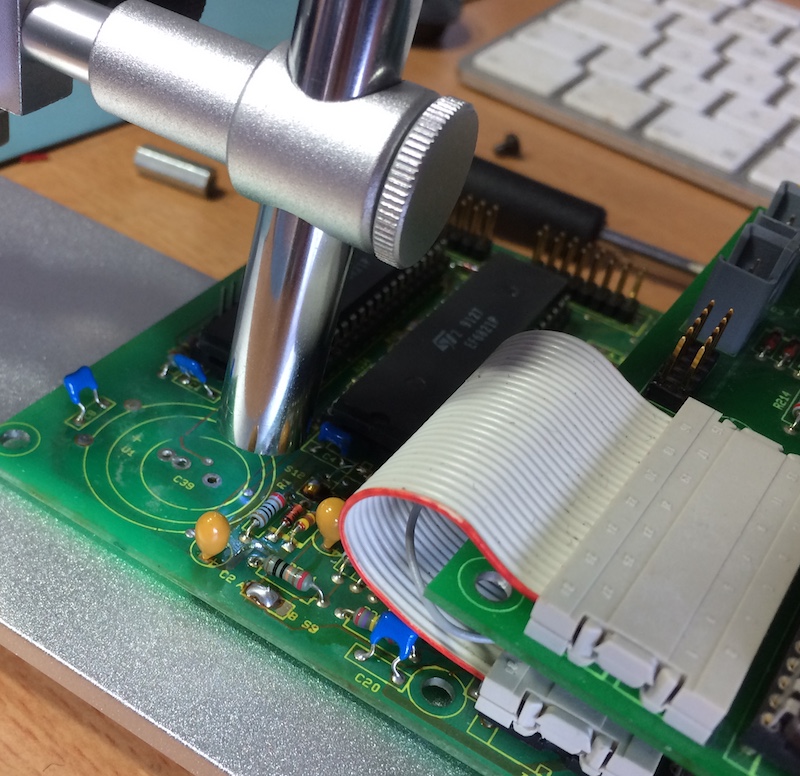

Detail-fotootje maken, met elcheapo USB camera..
Afbeelding

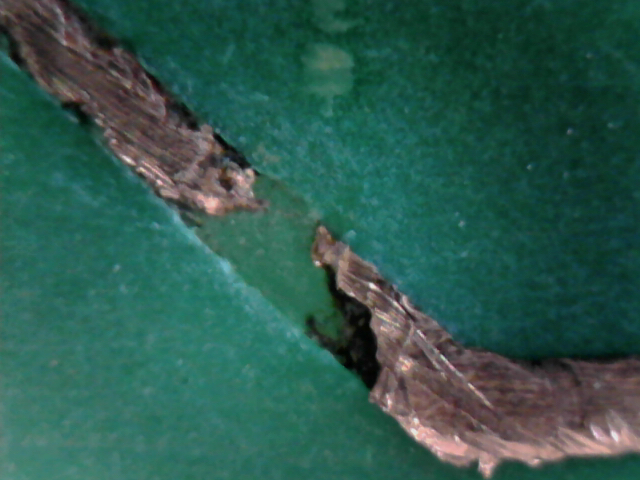

En wat vonden we daar..! een onderbreking in datalijn - D1

Afbeelding

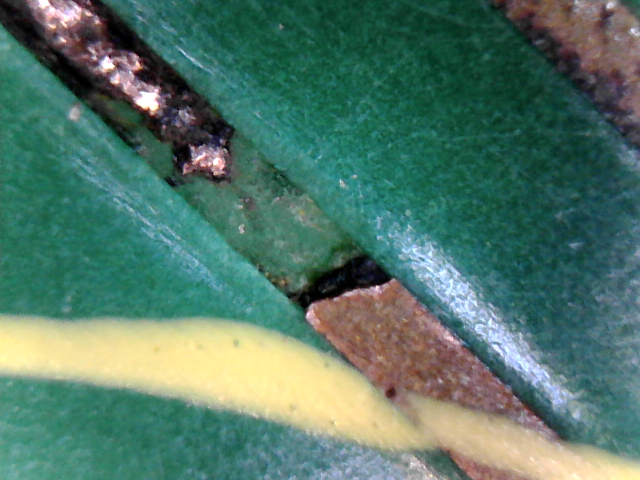

En er is meer ...

Afbeelding
Gebruikersavatar
Will
Berichten: 3888
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

07 sep 2018, 12:10

Ik dacht op de eerste plaatjes al een goldcap te zien.

Blijkbaar wel nog een beetje capacitieve koppeling als je naar het scoopplaatje kijkt :wink:

Leuk cameraatje, dat ken ik, valt zeker niet tegen voor de prijs.

Tegen vanavond draait de speler dus weer als vanouds 8)
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Hoewie Loewie
Berichten: 8485
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

07 sep 2018, 12:18

:clap: :clap: :clap:
Erres SX5685 SX6290 SX6393 SX6194 SR3390 Aristona AR8530 SG1408 CD1202 Philips GF403 AG2230 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
Gebruikersavatar
Fotohuis
Berichten: 6588
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

07 sep 2018, 12:34

Lekker pruts werk op zo'n digitale print ... :? Heel mooi dat je het gevonden hebt! :clap:
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
ChromeMaximaII
Berichten: 2412
Lid geworden op: 09 aug 2014, 21:02

07 sep 2018, 12:39

Goed speurwerk! :clap:
Gebruikersavatar
bramjacobse
Berichten: 1490
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 sep 2018, 12:42

Daar ging mijn laatste vakantie dag :shock:
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

07 sep 2018, 13:08

Mooi!

Fijn he, lekkende Elco's of batterijen. :evil:

En zuinig zijn op de cdm3. Zitten in professionele spelers en jukeboxen.

Dat ic met die sinus erop, is dat een 1541? apart los dac bord zo te zien
Tuur
Berichten: 70
Lid geworden op: 29 jun 2017, 19:38

07 sep 2018, 13:25

Leuk, goed gevonden. Wel heel klassiek deze fout.
Gebruikersavatar
Fotohuis
Berichten: 6588
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

07 sep 2018, 13:36

Als IK een heel moeilijk probleem met deze digitale "rommel" heb of voor een nieuwe display dan gaat de handel (of komt het nieuwe spul) van/naar ... Bram!
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
bramjacobse
Berichten: 1490
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 sep 2018, 14:07

Jeroen schreef:
07 sep 2018, 13:08
En zuinig zijn op de cdm3. Zitten in professionele spelers en jukeboxen.

Ja en ze zitten ook in Studer A730 , en Philips CD-rom spelers.

Jeroen schreef:
07 sep 2018, 13:08
Dat ic met die sinus erop, is dat een 1541? apart los dac bord zo te zien

Nee dat is waarschijnlijk een Burr Brown DF1700 Digital filter, gevolgd door een SAA7350 DAC , zal wat plaatjes schieten dit weekend. dan twee NE5534 met DC-Servo per kanaal
Gebruikersavatar
bramjacobse
Berichten: 1490
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 sep 2018, 14:29

Will schreef:
07 sep 2018, 12:10
Tegen vanavond draait de speler dus weer als vanouds 8)

Will , dankje wel voor de tips..!
De speler speelt inmiddels , en alle toetsen werken. Alleen ben ik er nog niet.
Er lijkt iets mis met de voeding...dikke rimpel van 0.5 volt en op de HF ( eyepattern ) een oscillatie...ook als de speler stil staat. :think:

We zoeken verder.....
Laatst gewijzigd door bramjacobse op 07 sep 2018, 17:53, 3 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1490
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 sep 2018, 14:35

Fotohuis schreef:
07 sep 2018, 11:34
Je PIA zal het dus wel doen maar je hebt geen "hard" signaal dus dan gaat het alle kanten heen op je 8 bits sturing. Dat je zo'n 6821 nog kunt krijgen .... Nog VOOR het Commodore tijdperk. 8)
Wordt veel gebruikt in de pinnball wereld... :mrgreen:
Ik heb er twee over :-),
MGf
Berichten: 563
Lid geworden op: 24 jan 2016, 10:33
Locatie: Regio Arnhem

07 sep 2018, 21:55

Mooi verhaal weer Bram!
Dat multiplexen van schakelaars zie je inderdaad wel meer. Dat ze het hier met die PIA's hebben opgelost, heb ik niet eerder gezien. Misschien hebben ze dat zo gedaan om de uP compact te houden (of er was toen gewoon niet iets bruikbaars met heel veel IO poorten).
Bij het lezen van de eerste pagina begon ik die grote nand poort te verdenken, maar een slechte verbinding naar een pull up weerstand is ook vragen om problemen.
Bij dit soort digitale storingen pak ik al snel de USB logic analyser. Heel handig om ook naar timing van digitale signalen te kijken. Ik heb een heel eenvoudig ding van ebay met 8 kanalen, 24mhz. Ook handig met plaatjes maken/documenteren, want je hebt alles direct op de computer zichtbaar.

Heeft die lekkage van de batterij misschien nog meer schade aangericht?
~ Mark ~
Gebruikersavatar
Will
Berichten: 3888
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

07 sep 2018, 22:41

Dit is een wonderlijke speler, zo te zien. Ze hebben een standaard microprocessor toepassing gemaakt:
Een uP, rom, ram en pio’s (pia’s) voor de input-output, zo bouwde je dat eind 70 begin 80. Kans dat er ook nog ergens een timerchip zit of een serieele chip.
En dat ook nog twee keer in deze speler...

Toch merkwaardig, want toen bestonden ook al microcontrollers met i-o zoals de 8048 en zo.
uC met io zie je standaard in de cd spelers.
Vanwege de serieproductie gingen ze een stap verder met de dedicated uC’s, in Philips spelers zijn dat de bekende MABxxxx met een toevoeging aan het typenummer die feitelijk de softwareversie aangeeft.

In de Philipsen heeft het display en toetsenbord vaak ook een eigen uC die via I2C met de rest van de speler communiceert.
Zodra er wat meer toetsen of display ledjes zijn zie je dit multiplexen, het spaart enorm veel i-o lijnen.

Prima analytisch zoekwerk Bram :geek:
Zo zie je maar dat het uiteindelijk een heel banale fout is. De lekkende component is een supercap of goldcap: een condensator met een enorme capaciteit die meestal als vervanger voor een kleine NiCd accu ingezet wordt.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
