CD200

Digitale schijfjes en analoge MFB boxen gaan ontzettend goed samen... Alles over CD spelers, DAC's en loopwerken hier!

Moderator: Moderators

Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

02 sep 2018, 11:33

:mrgreen:

Afbeelding
Albert900
Berichten: 2030
Lid geworden op: 04 apr 2013, 22:56

02 sep 2018, 12:40

Hoe leuk dat het bestaat, een officieel Frankensteintje.
CD304,FA920,FT930,FT950,FV930,CD931,CD940,CD950,FC931,FC950,DCC900,DCC951,DSC950,
DSS930,CDI220,CD753,DCC730,FC870,EQ670,SX6090/190/290/390/5877,AH489,CD614,AF977,
DAT850 (en z'n JVC halfbroer). 4x RH541,2 xRH544/00R,2xRH544/78R,2xAH586 en 2xAH587.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

02 sep 2018, 18:24

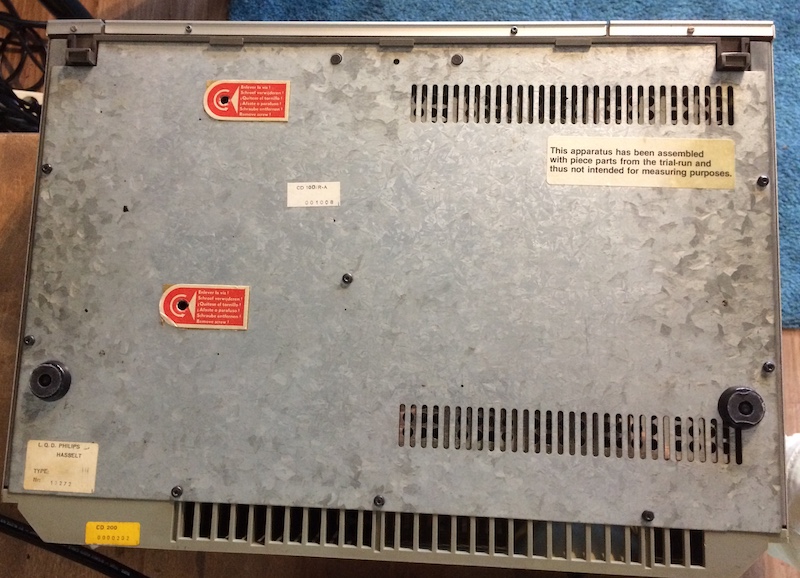

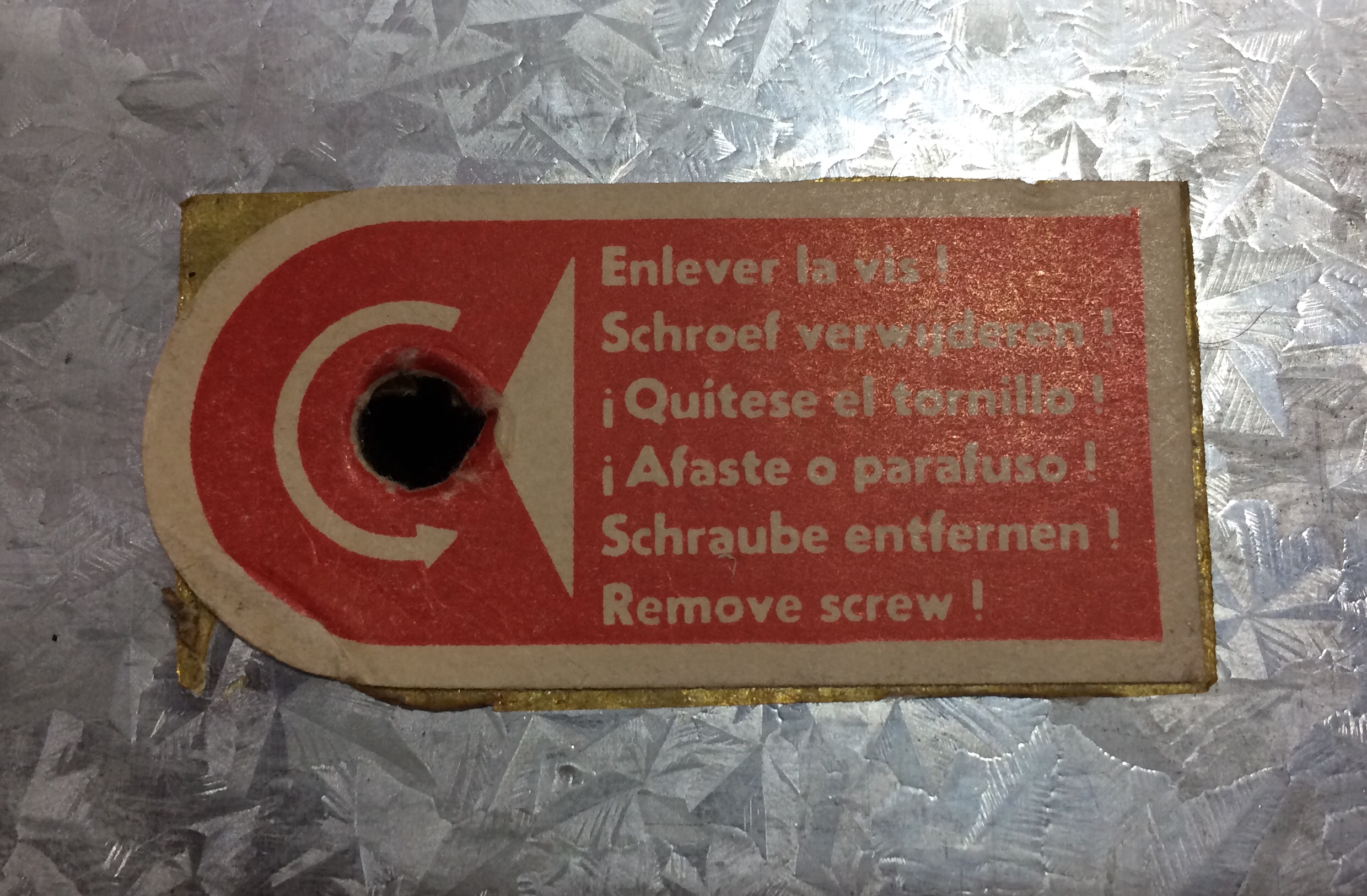

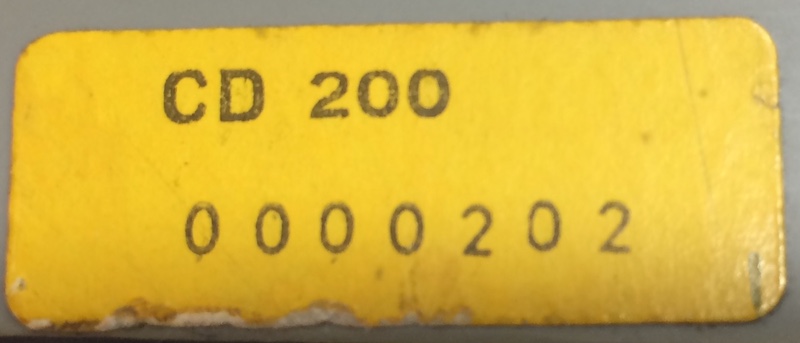

Voor de numeroloog...op het forum

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

02 sep 2018, 18:37

De CD200 is momenteel nog zo dood als een pier.. :think:
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

02 sep 2018, 18:52

Heb er ook zo een en die werkt nu prima, na recap en wat mechanisch gedoe. Ben nou met een 300 bezig, ook zo'n ouwe, zit zo'n "zekering" in wat een tijdteller was ;)

Lijkt dat de 5V pleite is. Wel een naar ding wat serviceability betreft. Hoe krijg ik die deksels boven de printen eraf? Zit helemaal klem.. Zo makkelijk als de cd100, zo lastig is dit..


BTW, de cd200 en 300 met die zwarte sticker hebben dezelfde component bezetting rond de 1540 dan de 100/30. De 100/00 en eerdere hadden mkt's ipv keramische 22nF.

Mijn ervaring voor low cost tweaks: vervang die, en ook de 820p cercap. verder de 22nF bij de kristaloscillator (voeding) door 1u 63v mkt blokje. cer film 100nf caps over de voedingen(pluggen) op de spoorzijde naar massa. En goede Elco's bij de 1540s en de Elco van de - 18V. ref.

Scheelt merkbaar. Eigenlijk moet ook dat relais eruit, geeft iets vervorming in het hoog. Maar dat gaat niet, teveel risico op harde plops. je kunt er wel een (kleine) mkp overheen zetten maar ook dan moet je oppassen. Wellicht MOVs over de aan uit knop?
Laatst gewijzigd door Jeroen op 02 sep 2018, 19:15, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

02 sep 2018, 19:10

Jeroen schreef:
02 sep 2018, 18:52

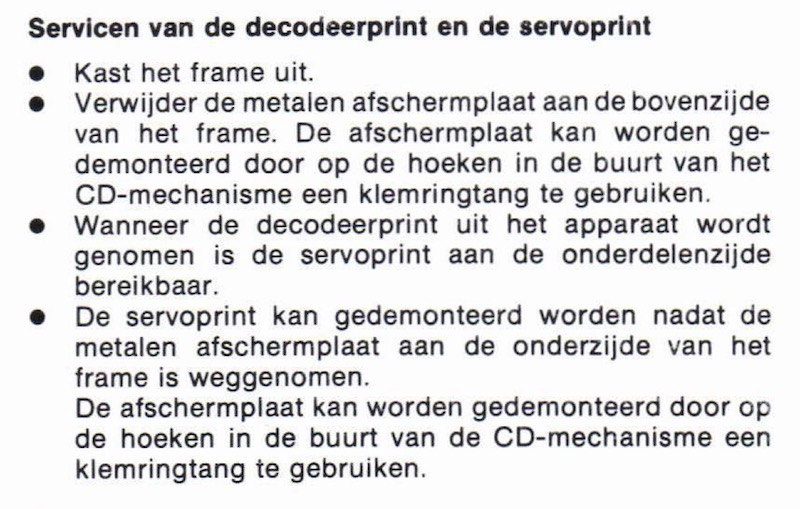

Wel een naar ding wat serviceability betreft. Hoe krijg ik die deksels boven de printen eraf? Zit helemaal klem.. Zo makkelijk als de cd100, zo lastig is dit..

Afbeelding
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

02 sep 2018, 19:17

Ja die ken ik.

Heb zo'n tang niet. En het zit loeivast.

Ik wurm met een kleine schroevendraaier de klemmetjes wat los. Dat is van PBS dus buig je later weer terug..
mae
Berichten: 4426
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

03 sep 2018, 01:16

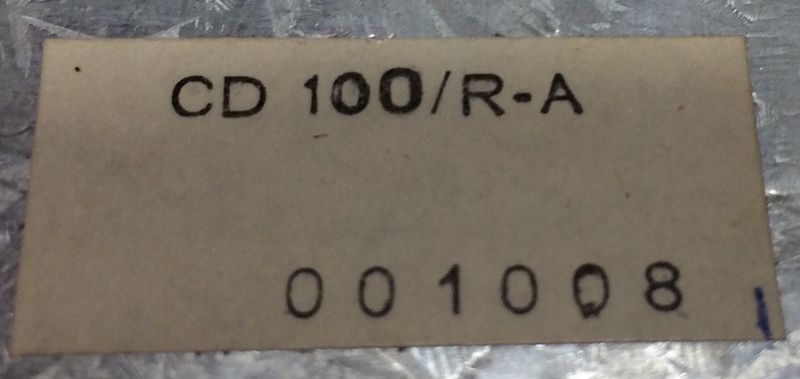

Interessant numerologenvoer! Begrijp ik goed dat de meeste van de stickers onderop zitten, inclusief het CD100-stickertje met alleen de gele CD200 sticker en de zwarte demonstration purposes sticker achterop?

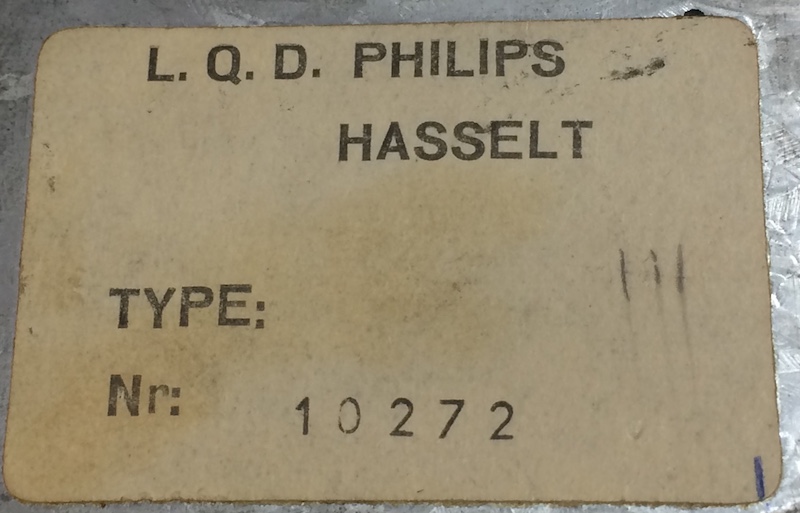

Het 202'de exemplaar dat van de band rolde en het 272'ste dat van een "typesticker" werd voorzien (daar zat altijd een buffer tussen, ook met de echte massaproductie). Jammer dat ze daar nooit een datumcode bijzetten, maar het zal wel laat in 1982 geweest zijn (de massaproductie van de CD200 lijkt in de loop van december te zijn gestart).

Het aparte is dat de CD100 pas veel later op gang kwam in Hasselt, ik vermoed dat ze daar eerst de CD200 en dan de CD300 in productie hebben genomen.

De ceramische C'tjes rond de TDA1540 lijken een typisch Hasselts verschijnsel te zijn als ik het zo zie.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

03 sep 2018, 08:05

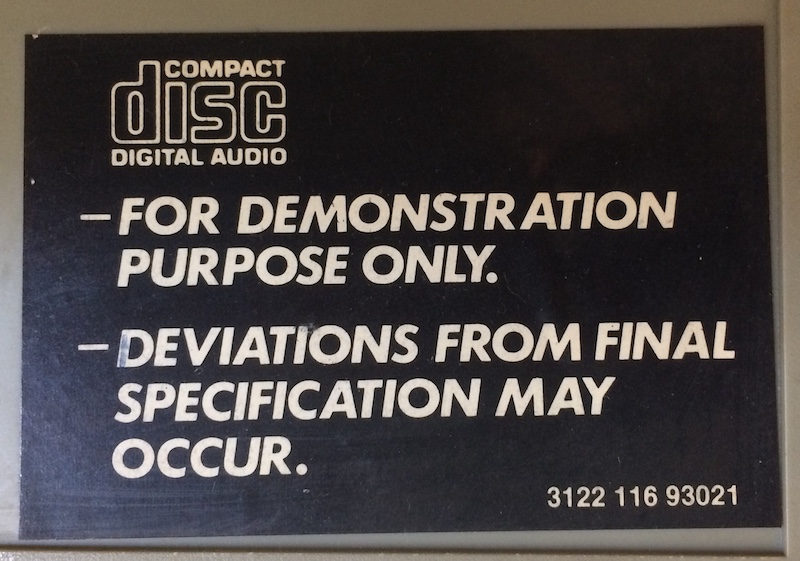

Alleen de zwarte demonstration purposes sticker zit achter op.

Afbeelding

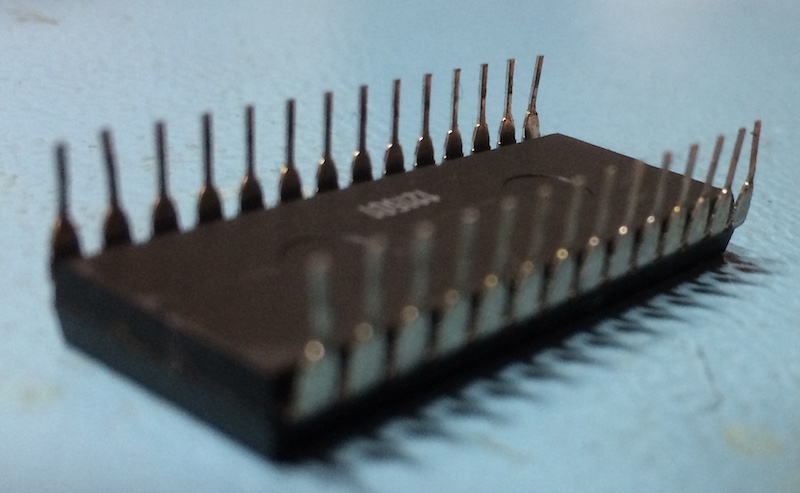

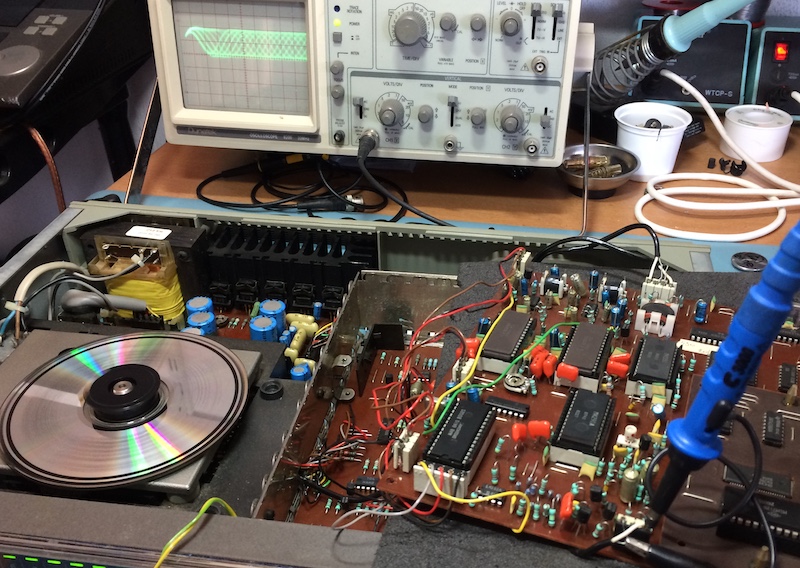

Probleem inmiddels gevonden, MAB8420 - c006 servo processor met de poten omhoog :mrgreen:
Gelukkig nog een sloop cd300 liggen.

Afbeelding

:dance: :violin:
Afbeelding
mae
Berichten: 4426
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

03 sep 2018, 12:06

En zo komt er weer een stukje historie tot leven :)

Ik zit me alleen nog af te vragen wat die CD100 sticker te betekenen heeft. Heb je toevallig een foto waarop de stickertjes op een of meer printplaten zichtbaar zijn?
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

03 sep 2018, 12:18

Die vraag had ik al verwacht

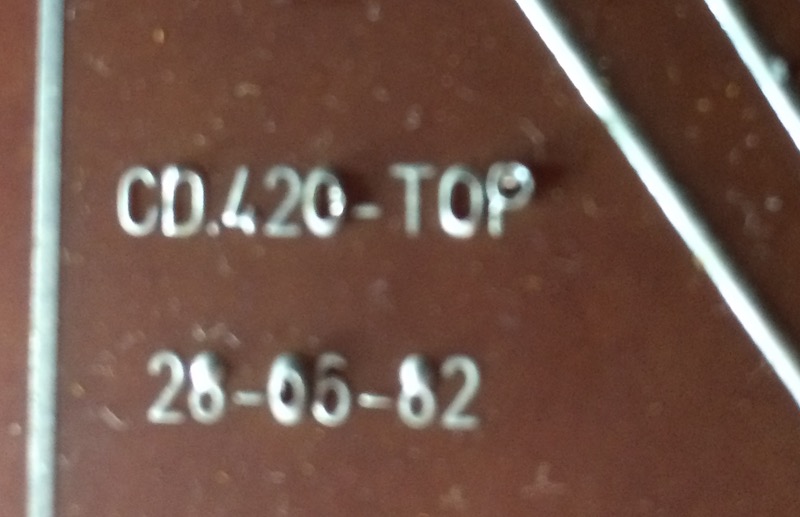

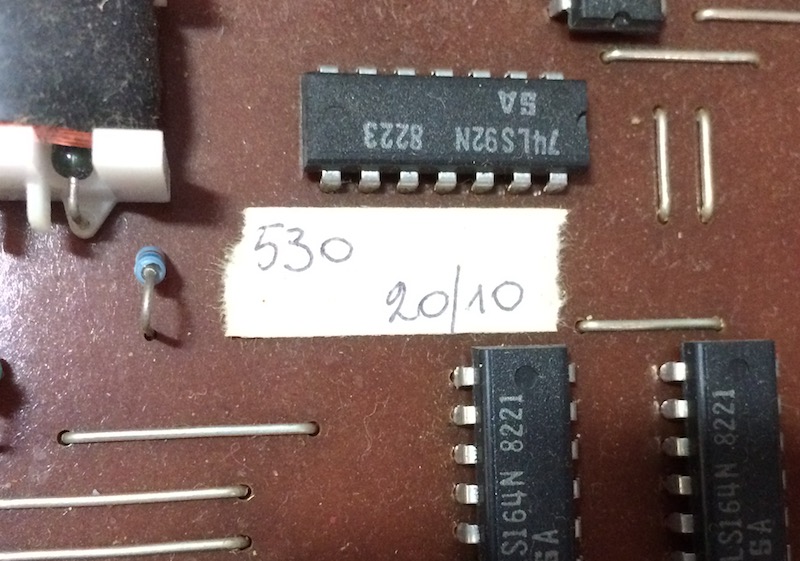

Decoder-print

Afbeelding

Servoprint

Afbeelding

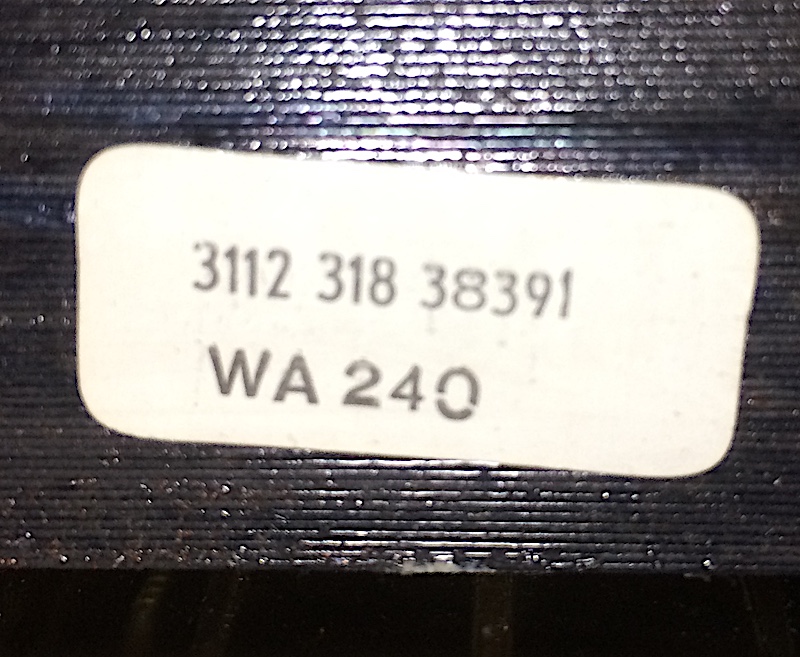

Trafo

Afbeelding
Gebruikersavatar
Will
Berichten: 3884
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

03 sep 2018, 16:30

Ben benieuwd hoe je ontdekt dat die MAB kapot is.
Helpt mij weer met het begrijpen hoe je moet foutzoeken in een cd-speler :geek:
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

03 sep 2018, 18:27

Omdat de speler helemaal niets deed eerst de voeding gecontroleerd, die blijkt okay .

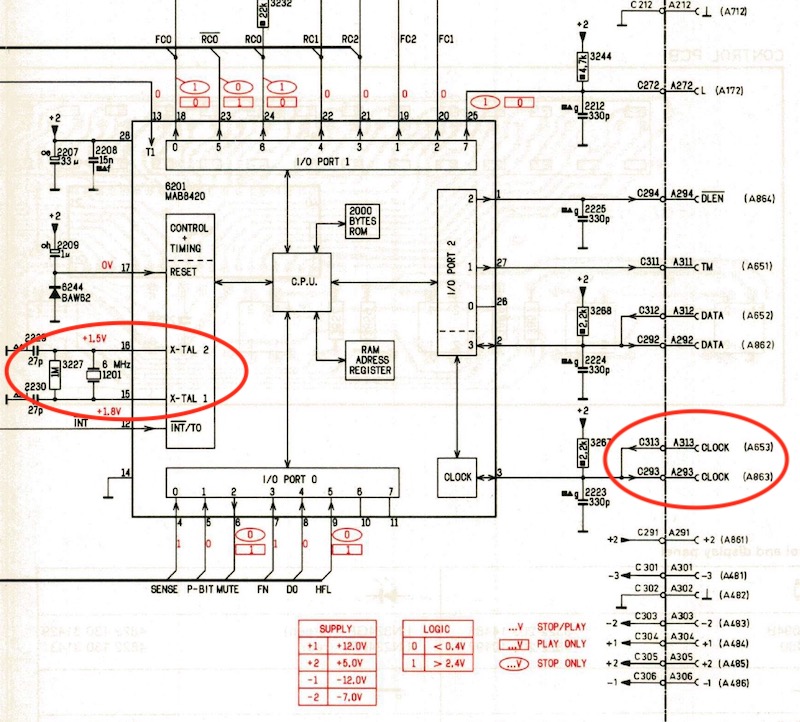

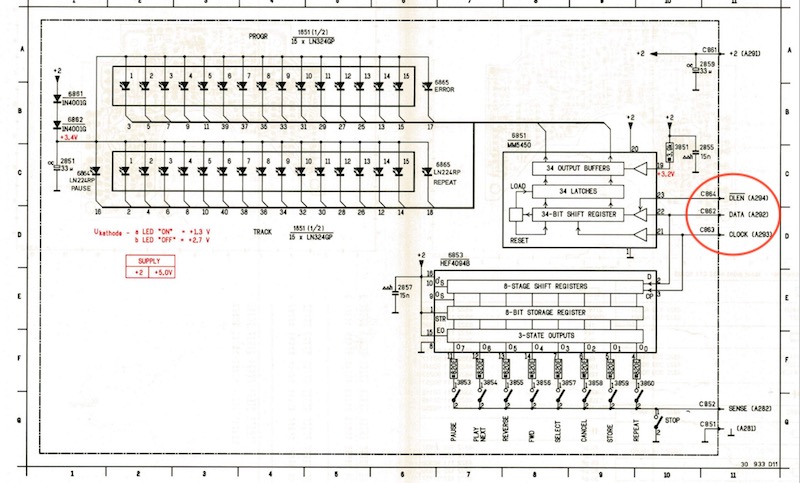

Omdat de leds niet gaan branden , heb ik met de scoop gekeken, of de CLOCK en DATA signalen aanwezig waren , er was geen CLOCK aanwezig .

Afbeelding

Dus op zoek naar de bron van het CLOCK signaal, dat komt uit de MAB8420 processor.
Daar gekeken of de kristal oscillator werkte en dat deed ie niet.

Afbeelding

Gr Bram
mae
Berichten: 4426
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

03 sep 2018, 23:26

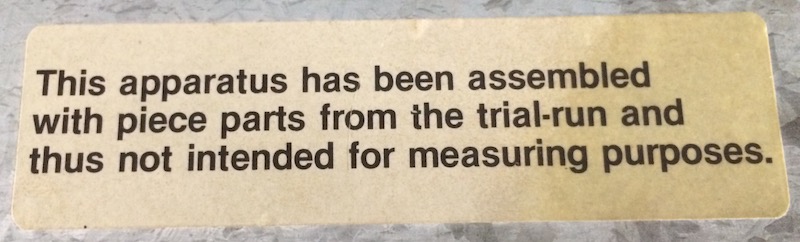

Handgeschreven... Dat is wel een echte trial run dan. Ik gok op serienummer en dag/maand. De trafo is van 198240, dat klopt dan wel aardig met de printplaten en met de schatting van eind 1982.

Ik zou bij deze fout eerst C2209 verdenken en dan het IC zelf, maar voor hetzelfde geld had je dat ook al gedaan.
jansen2810
Berichten: 32
Lid geworden op: 27 mei 2013, 13:33

04 sep 2018, 08:29

Ik vind dit zooo knap. Feestje om te lezen.
