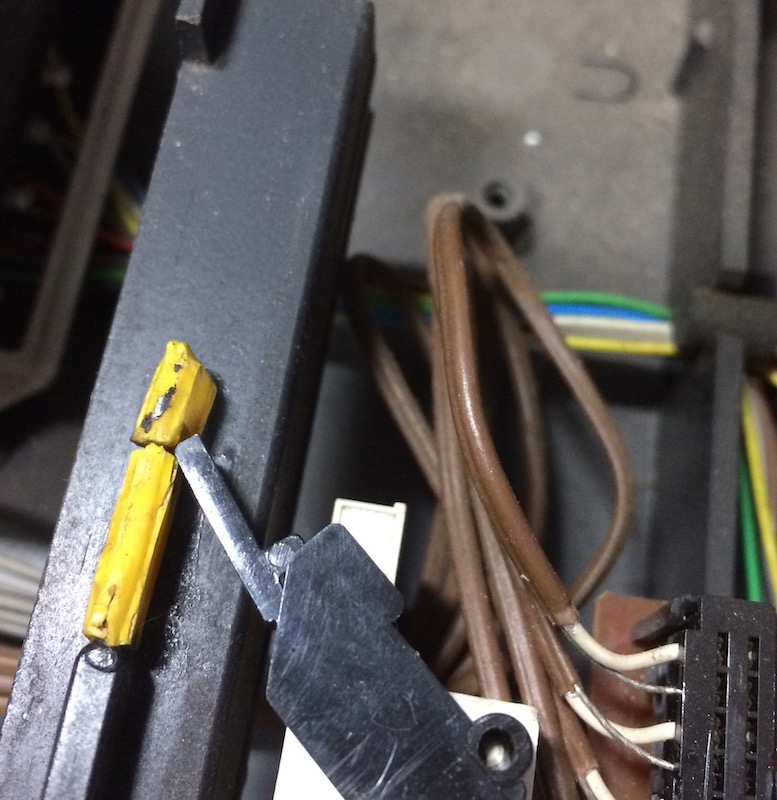

Speler had wat moeite met cd-lade, de limiet schakelaar defect
Afbeelding

Geleider voor switch-leaf is verlengt
Afbeelding

Vervangende switch geplaatst , duidelijk waarom oude was gebroken, het haakt soms.. :think:
Afbeelding
Laatst gewijzigd door bramjacobse op 10 mei 2018, 10:05, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

10 mei 2018, 10:03

Trafo heeft metalen kapje , heb ik niet eerder gezien..
Afbeelding

Het loopwerkje CDM2-10
Afbeelding

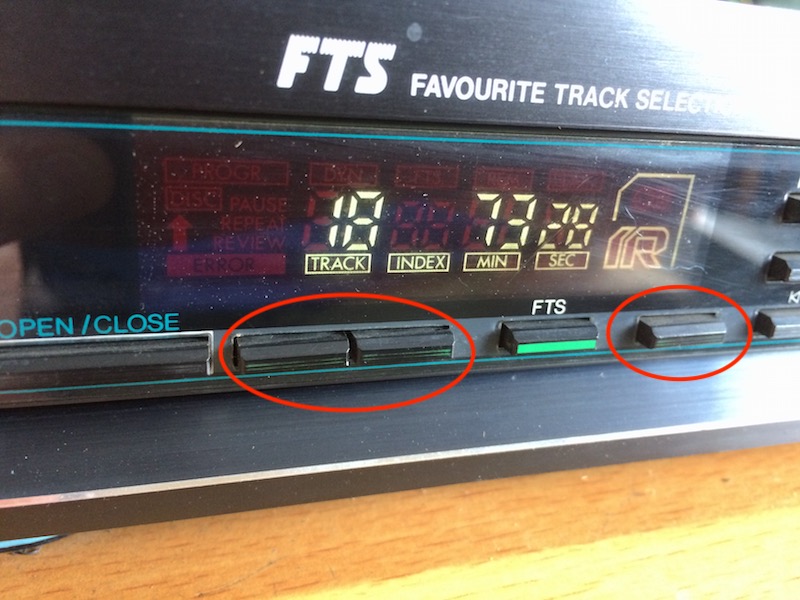

Wat zouden deze schakelaars moeten doen..
Afbeelding
Gebruikersavatar
ChromeMaximaII
Berichten: 2411
Lid geworden op: 09 aug 2014, 21:02

10 mei 2018, 16:24

Bijzondere vondst Bram!

Zouden ze, gelet op het nummer, looks en tijdsperiode, ooit een CD760 - (misschien ook CD860) - CD960 line-up in gedachten hebben gehad? Herken er ook geen Marantz of Fine-Arts variant in... :think:
Gebruikersavatar
elwin
Berichten: 104
Lid geworden op: 07 mei 2017, 19:33
Locatie: Den Bommel
Contacteer:

10 mei 2018, 19:40

Ik heb niet veel inhoudelijks toe te voegen, mijn vermoeden is ook dat dit een poging is geweest om de 660 wat chiquer te maken om bij de 800lijn-FA960 aan te sluiten, maar wat vind ik dit soort prototypen altijd gaaf. Ik heb het ook met een oude lampenradio in mijn collectie. Geen echte typesticker, personeelbuizen en een typenummer dat nergens op het hele internet voorkomt. Ik blijf deze draad graag volgen.
Is er wellicht nog aan contact te komen met die oud Philips medewerker? Voor hetzelfde geld was hij een mede ontwerper van dit unicum.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

10 mei 2018, 20:27

ChromeMaximaII schreef:Bijzondere vondst Bram!
tijd voor een Philips Vitrinekast :mrgreen:
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

10 mei 2018, 20:28

elwin schreef:Is er wellicht nog aan contact te komen met die oud Philips medewerker? Voor hetzelfde geld was hij een mede ontwerper van dit unicum.
Komt uit nalatenschap van oud philps medewerker, wordt een beetje lastig denk ik :angelic-blueglow:
mae
Berichten: 4422
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

11 mei 2018, 01:59

Het stickertje achterop wijst op enige vorm van serieproductie. Het zou kunnen dat er een bestaand model van de band geplukt is om om te bouwen bij wijze van prototype.

Heeft de hoofdprint onderin ook geen nummers in de koperlaag?
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 mei 2018, 06:42

mae schreef:Het stickertje achterop wijst op enige vorm van serieproductie. Het zou kunnen dat er een bestaand model van de band geplukt is om om te bouwen bij wijze van prototype.

Heeft de hoofdprint onderin ook geen nummers in de koperlaag?
Ik zal wat hoge resolutie-foto's maken en een linkje posten naar die foto's :ugeek:

Gr Bram
Gebruikersavatar
Will
Berichten: 3882
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

11 mei 2018, 07:34

Wil je daar dan ook foto’s bij doen van de koper- en componentzijden van de printen?
Die tweede processor en de lange print prikkelen mijn nieuwsgierigheid :ugeek:
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 mei 2018, 15:21

73 Mb fotos klikkerdeklik

Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 mei 2018, 18:24

Will schreef:Die tweede processor en de lange print prikkelen mijn nieuwsgierigheid :ugeek:
Het zou zomaar eens een SAA7020 error correction chip kunnen zijn uit de eerste generatie speler o.a. CD100,101 etc, ik ga eens puzzelen

EDIT : kan niet , dan missen we de demodulator.
airmax78
Berichten: 151
Lid geworden op: 09 dec 2015, 21:02

11 mei 2018, 19:52

Hallo Bram,

dit ontwerp herinnert vrij sterk aan de CD 650, een SAA 7020 ERCO heeft daar geen bestemming. Volgens mij staat de lege IC voet in verband met een apart geheugen voor FTS. Op zich zou het toestel ook zonder dit apart geheugen werken.

Groeten, maurice
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 mei 2018, 20:50

Hoi Maurice,

FTS geheugen zit op aparte print , zoals in de CD670..

Afbeelding

Gr Bram
Gebruikersavatar
Robertvs
Berichten: 1373
Lid geworden op: 30 dec 2012, 13:32
Locatie: regio ArnhemZ

11 mei 2018, 21:06

FWIW gebruikte D-Ram ic's:
41416 c-12 = 16k x 4bit 120ns
4164 c-3 = 64k x 1bit 300ns

p.s. mooie Hres pics !
541, 544, 585, (F9638 unrefurbished in dit theater)
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 mei 2018, 21:09

Afbeelding

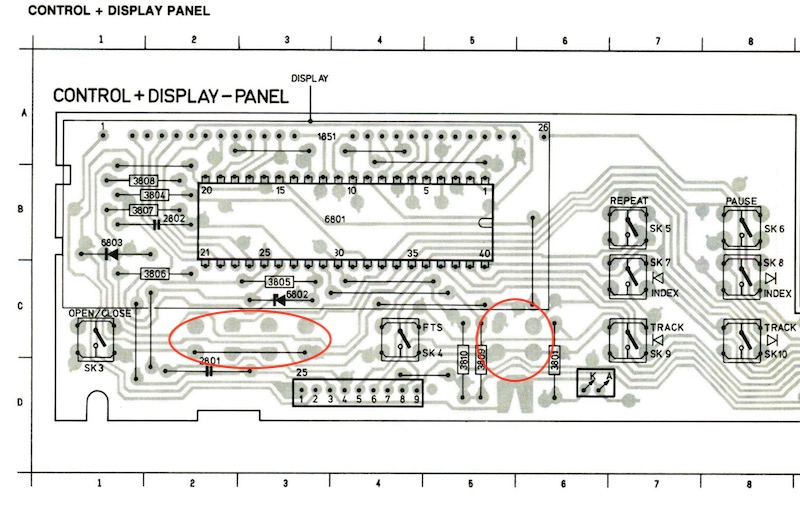

De print-posities voor de switches zijn terug te vinden in services manual van de CD660/670

Afbeelding
