Voor wat experimenteer werk aan CDM-0 en CDM-1 loopwerkjes , voor 3 tientjes een defecte Erres speler gekocht..

CD erin en de cd draait ongecontroleerd snel rond..

Na het controleren van de voeding spanningen heb ik niet over al de juiste spanning of grounds.
Eerst maar eens alle draadbrugjes die aan het aardvlak zitten opnieuw gesoldeerd, en dat helpt. De motor draait nu niet meer als een dolle rond

Volgende check, werkt de lasersturing en werkt de focus....Nee...

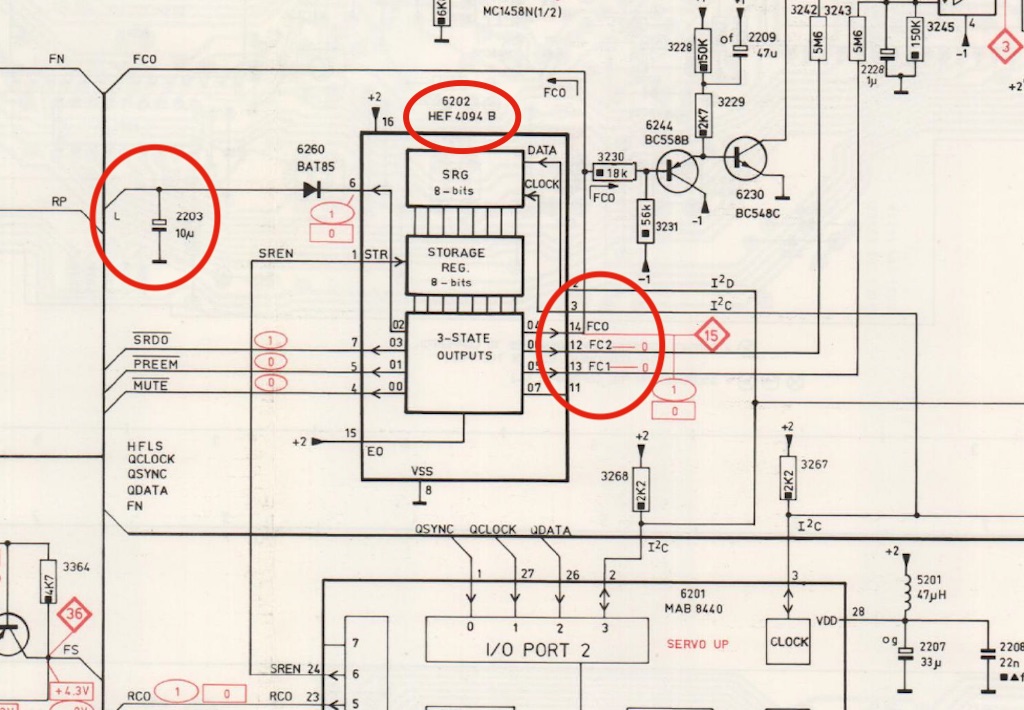

Opzoek naar het probleem kom ik een defect HEF4094 tegen... data ( i2d ) gaat erin inclusief clock( i2c ),
Maar geen laser aan signal (L) en ook gaat de focus motor niet op en neer ( FC1 & FC2 ),
Dus er komt nooit een (FN) focuspunt gevonden signaal dat de spindel motor start

Afbeelding

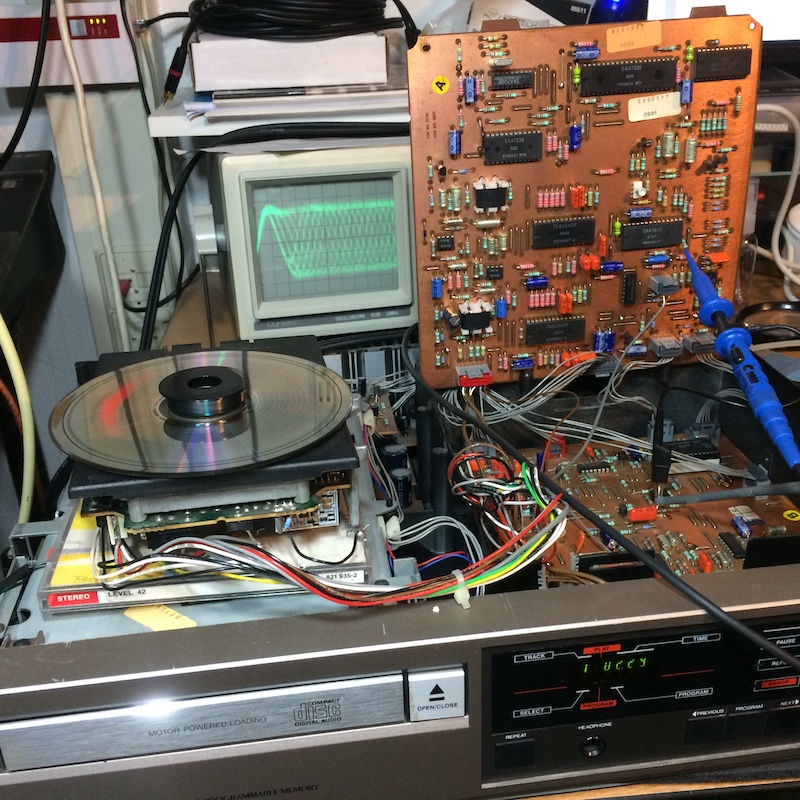

HEF4094bp vervangen en jawel, Laser-aan (L) signaal is er en de focusmotor werkt. maar geen focuspunt gevonden signaal (FN ) , Omdat ik vermoed dat de orginele laser te zwak , heb ik even een test loopwerkje er aan gehangen en jawel AUDIO

Afbeelding..

Inmiddels alle elcos op servo en decoder print vervangen..

Binnen kort maar eens kijken of het me lukt wat CDM0 en CDM tot leven te wekken met nieuwe Lasers :geek:
