05 dec 2017, 11:15

Of ik ook CD-spelers nakijk , jazeker :D
Deze CDD882 leest geen cd's meer , o,ja er heeft al iemand naar gekeken.. :think: .

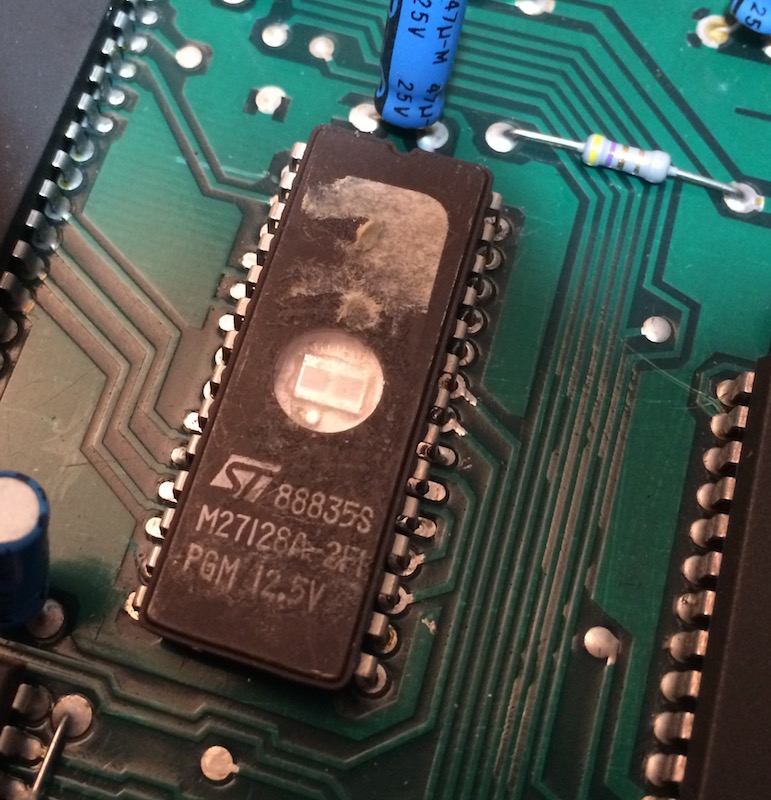

Wat is dat label van Eprom af geputerd
Afbeelding

A-ha hij is er uitgeweest , voor een backup ?!
Afbeelding

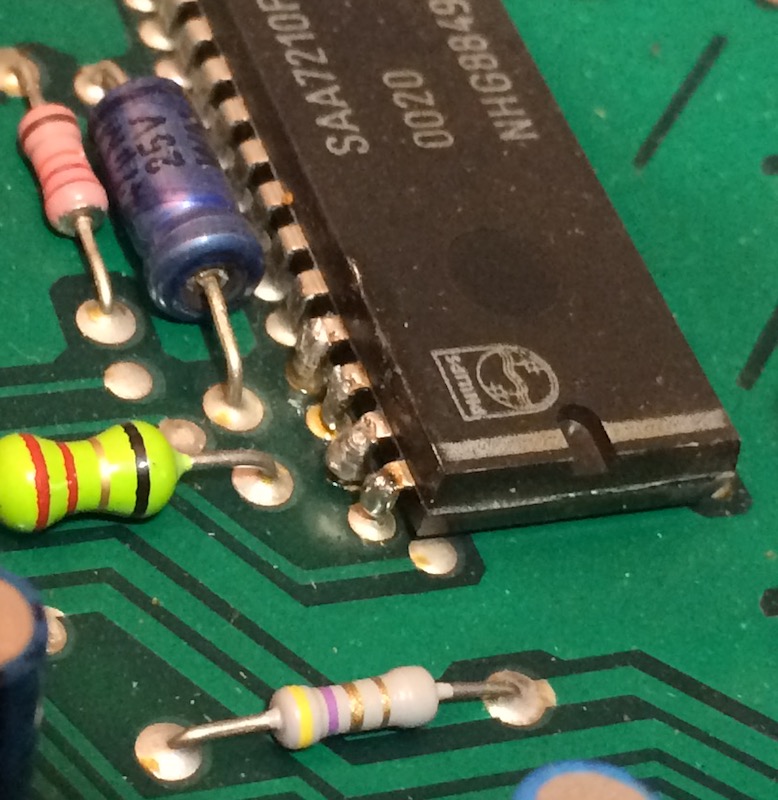

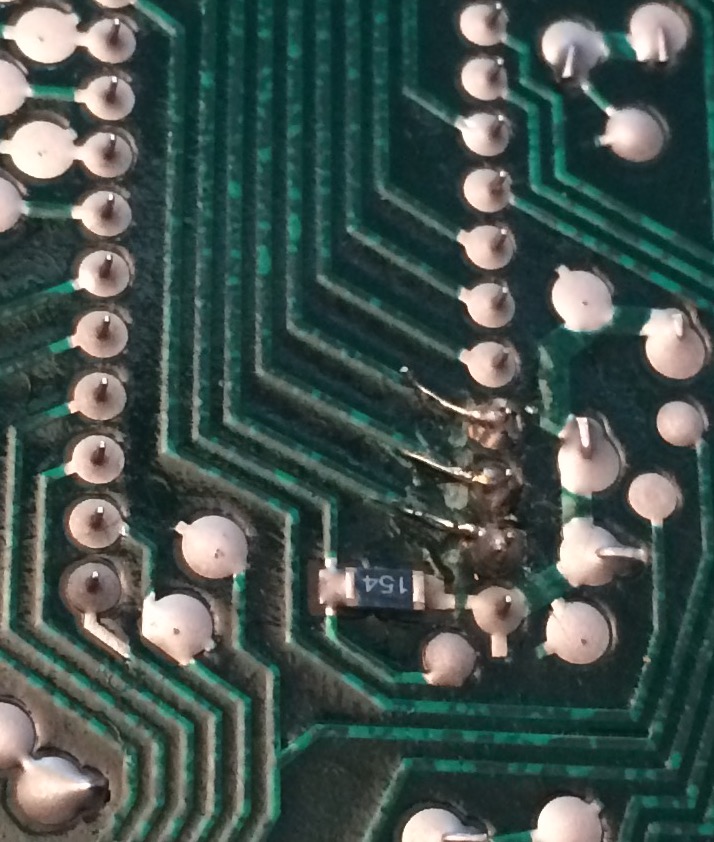

Wat is dat op pin 37 ,38,39 & 40 van de SAA7210p :snooty:
Afbeelding

Clock en data naar saa7220 onderbroken geweest...
Is er een poging gedaan om de CDD882 Non-oversampling te maken. :mrgreen:
Afbeelding

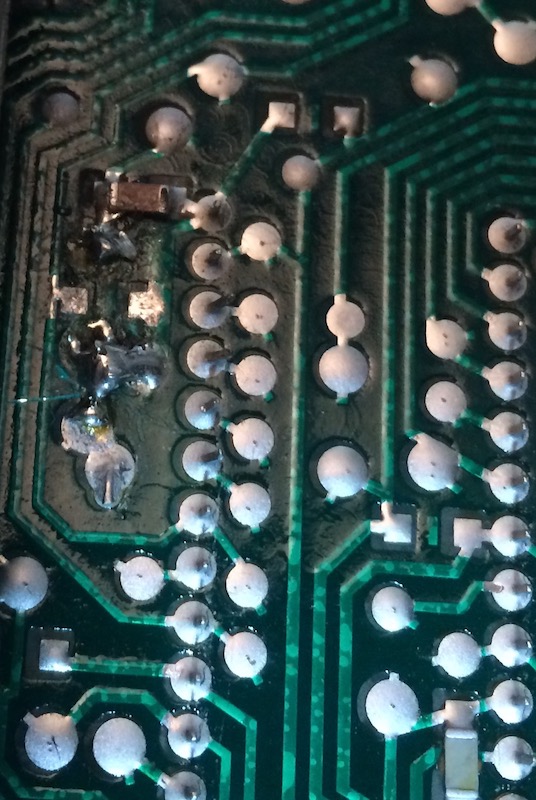

Gerommel bij ontkoppeling SAA7220
Afbeelding

Hij leest geen cd's dus dat wordt zoeken...
Dan maar eens beginnen :ugeek:
Afbeelding
Laatst gewijzigd door bramjacobse op 16 mei 2018, 21:50, 5 keer totaal gewijzigd.
Gebruikersavatar
sjonny
Berichten: 1259
Lid geworden op: 29 dec 2011, 22:45

05 dec 2017, 12:08

Dr "cd", is weer goed bezig.
Patiënt ligt veilig en stabiel op de intensive care.
Gezien de foto's met diverse breuken en waarschijnlijk een zenuw trauma.

Dr cd zal u via dit medium op de hoogte houden over de situatie van de patiënt en zijn herstel :D

Gewoon mooi bram

John
Eeeeeuh das ook leuk maar waar zal ik nu eens aan beginnen?
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

05 dec 2017, 12:42

Ze zullen er wel met de UV-lamp boven hebben gehangen... Foetsie is je software. :lol:
Gebruikersavatar
Bapakpinter
Berichten: 1066
Lid geworden op: 21 dec 2015, 10:13
Locatie: Haarlem Noord
Contacteer:

05 dec 2017, 13:26

Bram, bewondering voor je.
Een oude radio (met "lampen") waaraan geknutseld is wil ik wel weer onder handen nemen.
Maar moderne IC halfgeleider apparatuur wijs ik af.
Je kan vaak niet zien wat voor onheil is aangericht. :( :snooty:
Gaat véél te veel tijd in zitten.
ruud
NB, de CD1006 staat zeer regelmatig te spelen en de uitlezing blijft OK. :clap:
22RH541, GA212, B5X84A, N2214, N4418, AR9199, RS9197, AG2100, VR620, CD439, CD1006, B5X04A, PM2151, PM2154, L4X05T, L4X95T, EL3585, EK3227, N6312, N6306 en nog wat :think:
http://www.jendela.nl
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

05 dec 2017, 13:32

Ik doe niks anders, de 900-serie zit helemaal vol met digitale elektronica. Van buizen heb ik helemaal geen verstand, is van voor mijn tijd, ik weet dat ze warm worden en een oranje kleurtje krijgen maar verder kom ik niet... :lol:
Gebruikersavatar
Robertvs
Berichten: 1375
Lid geworden op: 30 dec 2012, 13:32
Locatie: regio ArnhemZ

05 dec 2017, 16:43

Een buis is net als een FET

grid = gate
anode = source
kathode = drain

Ook het rekenwerk eraan is nagenoeg identiek
541, 544, 585, (F9638 unrefurbished in dit theater)
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

05 dec 2017, 17:31

Ik maakte een grapje... Ik weet ook wel dat een buis de voorganger is van een transistor en dat ze in principe hetzelfde doen. :mrgreen:
mae
Berichten: 4426
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

05 dec 2017, 22:08

In geval van een JFET of VFET (depletion type) niet in principe hetzelfde maar echt bijna letterlijk hetzelfde. Bipolaire transistoren en MOSFET's staan er een stuk verder vanaf.
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

06 dec 2017, 11:23

bramjacobse schreef:O

Hij leest geen cd's dus dat wordt zoeken...
Dan maar eens beginnen :ugeek:
[]
Bij Wibra zijn de leesbrillen niet zo duur.... ;)
esgigt
Berichten: 3790
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

06 dec 2017, 22:51

bramjacobse schreef:Wat is dat label van Eprom af geputerd
Als daar maar geen UV licht bij gekomen is.... :(

Het geduvel aan de saa7220 voorspelt niet veel goeds. Ik hoop dat je een scoop hebt en de datasheet van de saa7220.
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 dec 2017, 15:56

Inmiddels weet ik wat het probleem is :-), verslag je volgt nog...

Afbeelding
Laatst gewijzigd door bramjacobse op 25 dec 2017, 13:04, 1 keer totaal gewijzigd.
esgigt
Berichten: 3790
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

07 dec 2017, 16:32

De CD lijkt weer te lezen.....
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

07 dec 2017, 16:55

Bram is officieel gepromoveerd Dr.CD. :dance: :clap:
Gebruikersavatar
bramjacobse
Berichten: 1488
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

07 dec 2017, 17:17

Probleem was snel gevonden , laser ging niet aan. torretje had een droge solderverbinding..
op de pootjes van de tor wel goed meten maar op de eilandjes niet.. :shock:
Oude tin verwijderd , en netjes opnieuw gesoldeerd, daarna aansluiten op mijn trouwe-Elektuur DAC en werken..

Afbeelding
Laatst gewijzigd door bramjacobse op 25 dec 2017, 13:05, 1 keer totaal gewijzigd.
Gebruikersavatar
Jeroen
Berichten: 618
Lid geworden op: 25 jun 2005, 15:23

07 dec 2017, 21:29

Dus toch geen leesbril
..

weer mooi gevonden! :clap:
