Laatst bezig geweest met een CD73 van Marantz, waarvan ik vermoede dat de laser te weinig licht gaf. Ik heb de stoute schoenen aangetrokken en een poging gedaan om de laser de wisselen.

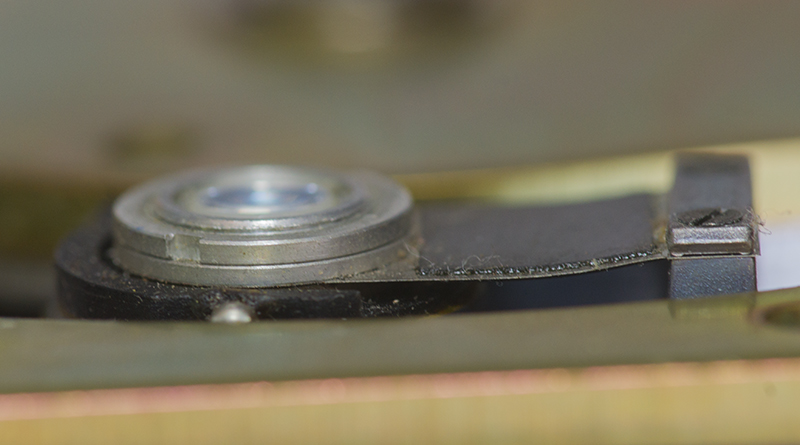

Uit een defect CDM-0 loopwerk de laserdiode plus prisma gehaald , iemand had de laser schoon gemaakt en de focus-veren verbogen.. :o

Afbeelding

De Laser
Afbeelding

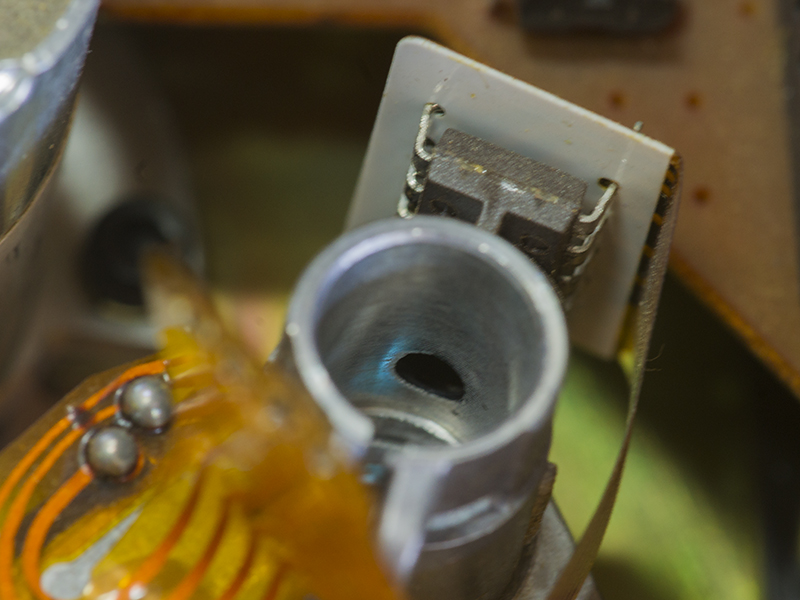

De laserdiode en primsa uit de rafoc
Afbeelding

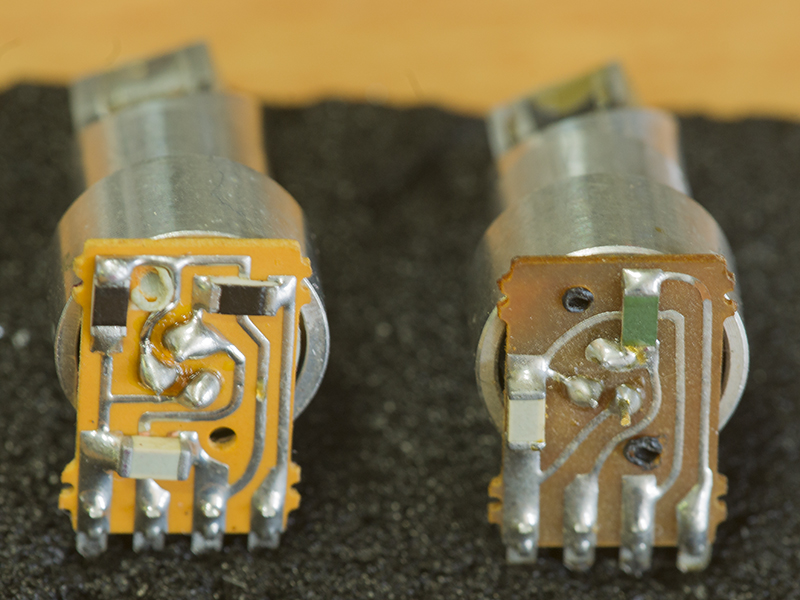

Er bestaan twee uitvoering . 1 met een positieve voeding en 1 met een negative voeding
Afbeelding

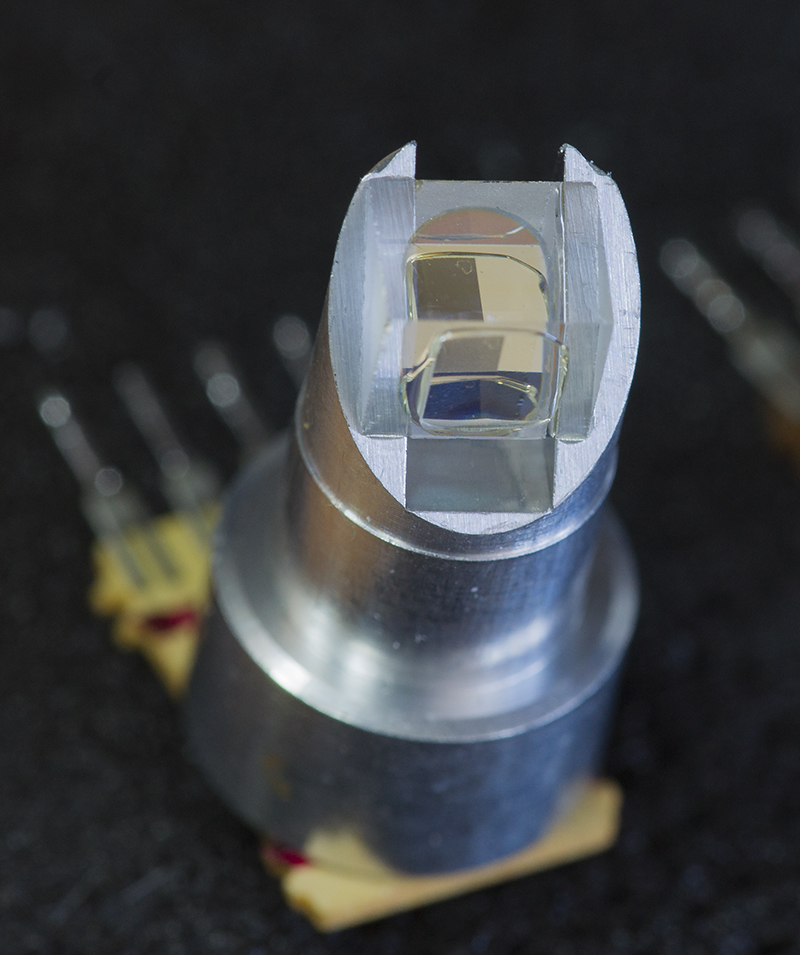

Mooi zichtbaar de prisma die de laserstraal breekt en naar de photodiode stuurt
Afbeelding

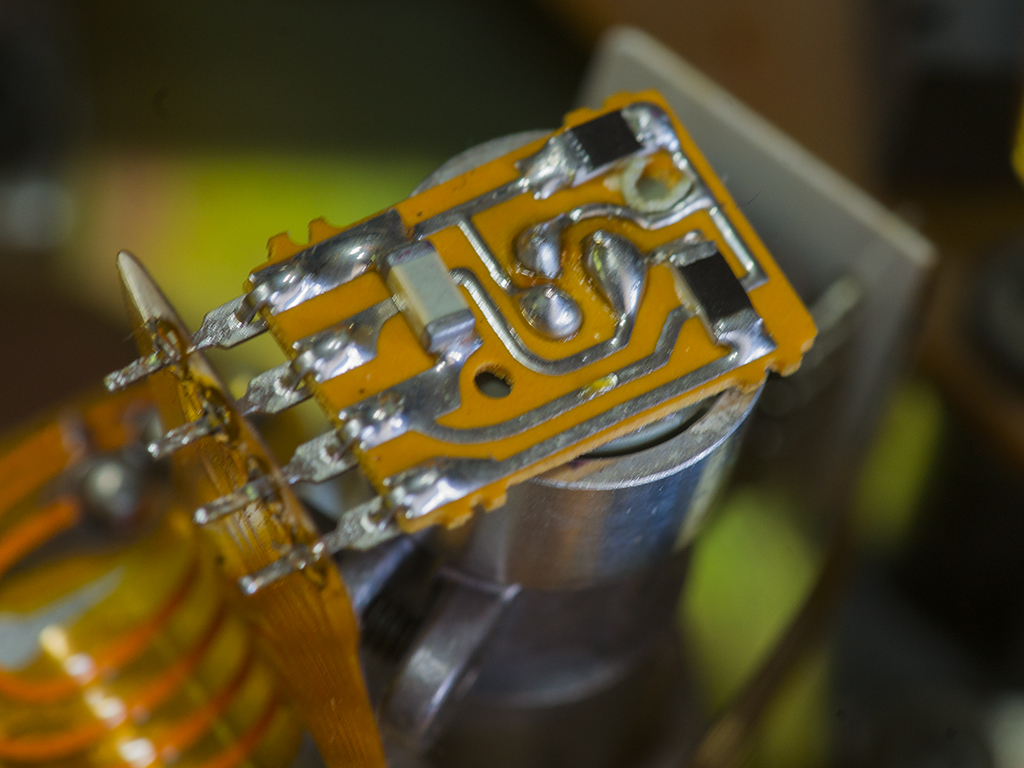

De photodiode's op de zijkant van de rafoc
Afbeelding

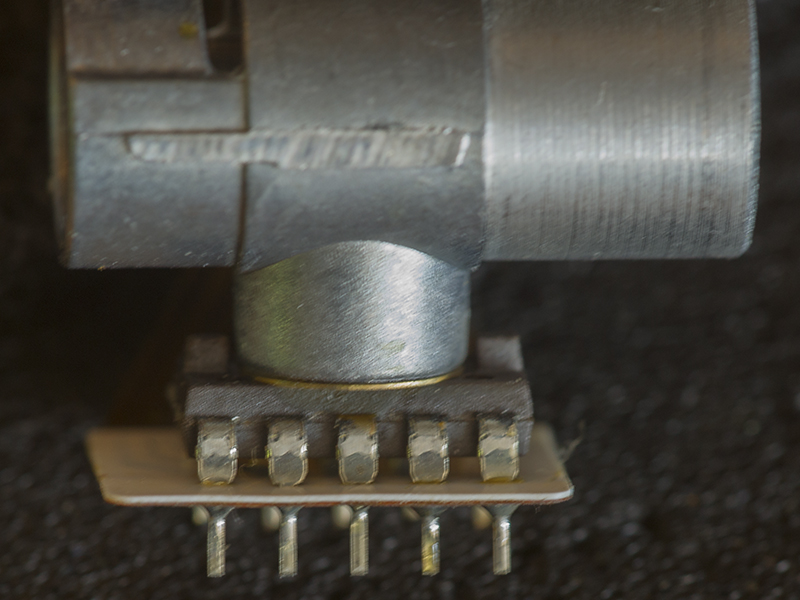

Na het verwisselen van de diode , lang lopen priegelen om de laser op de juiste hoogte te krijgen, Gelukkig ben ik in bezit van meet cd
Afbeelding

Maar uiteindelijk gelukt en heb ik weer een goed werkend CDM-0 loopwerk.

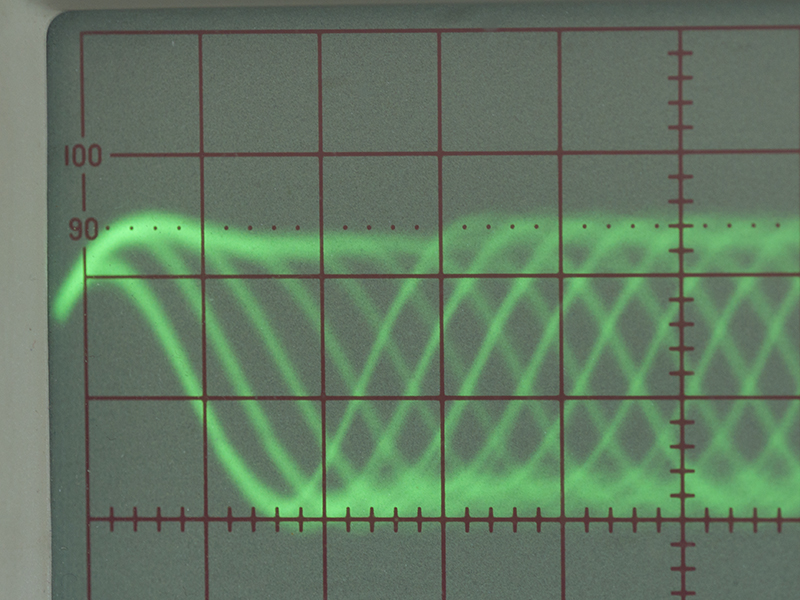

Eye-Pattern ziet er prima uit en speelt de test cd met dropouts prima af.
Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:50, 6 keer totaal gewijzigd.
Gebruikersavatar
ChromeMaximaII
Berichten: 2411
Lid geworden op: 09 aug 2014, 21:02

18 jul 2017, 16:56

Knap gedaan, dat uitlijnen is zonder optische hulpmiddelen geen eenvoudige klus! :clap:
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

18 jul 2017, 17:19

Het was niet eenvoudig , heeft wel uurtje of twee gekost :mrgreen:
Maar met scoop op de uitgangen van de NE5514 en de speler in service lus B is het uiteindelijk gelukt.

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:50, 1 keer totaal gewijzigd.
Gebruikersavatar
gromsound
Berichten: 7488
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

18 jul 2017, 17:44

oef dat is zeker knap werk! jaren geleden heb ik op het net lopen zoeken naar die info maar niemand ter wereld is dat blijkbaar ooit gelukt. Nou ging dat wel over vervangen door universele remplace laserdiodes ipv originele sloopdelen. mogelijk zijn die voor-uitgelijnd in de houder?
tja en jij hebt de test CD natuurlijk.

uiteindelijk gaan de lasers toch langer mee dan ik destijds dacht maar er komen tijden dat dit nodig gaat zijn dus een goede werkinstructie ergens neerzetten lijkt me wel een fijne investering in de toekomst. en misschien kan je het ook een proberen met een sloopapparaat en zon universele laserdiode?

mooie foto die met dat prisma, Mavica?
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
sjonny
Berichten: 1259
Lid geworden op: 29 dec 2011, 22:45

18 jul 2017, 17:48

Sapper de flap,

Ik vind da wel knap, gaat mij niet lukken met mijn "oogpatroon" laat staan wat ik zou moeten meten.

Maar vind 't wel heel interessant om te lezen.
Eeuh Dr cd Jacobs? :D

Petje af

John
Eeeeeuh das ook leuk maar waar zal ik nu eens aan beginnen?
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

18 jul 2017, 17:58

gromsound schreef:mooie foto die met dat prisma, Mavica?
DLSR met 200mm Macro lens en statief.. :geek:

Mooi hé
Afbeelding

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:50, 1 keer totaal gewijzigd.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

18 jul 2017, 18:35

:clap:
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

18 jul 2017, 18:42

Laatst gewijzigd door bramjacobse op 19 jul 2017, 05:55, 1 keer totaal gewijzigd.
Gebruikersavatar
Will
Berichten: 3882
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

18 jul 2017, 18:58

Knap werk Bram en mooie foto's.
En het heeft je MAAR (!) twee uur gekost.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
airmax78
Berichten: 151
Lid geworden op: 09 dec 2015, 21:02

18 jul 2017, 20:01

Gefeliciteerd, Bram! :clap:
Ik stond maanden geleden met een CDM1 voor hetzelfde probleen en moest constateren, dat mijn geduld ontoereikend was.

Groeten, maurice
Gebruikersavatar
Will
Berichten: 3882
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

19 jul 2017, 09:40

Een ding is me niet helemaal duidelijk, Bram. Heb je alleen de laserdiode (de component) vervangen, of het complete onderdeel met prisma en printje?
Zo te zien het laatste. En daarom natuurlijk de vraag: kan de laser uit dat onderdeel, of is het dan helemaal niet meer te repareren.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Hoewie Loewie
Berichten: 8480
Lid geworden op: 10 okt 2014, 14:12
Locatie: Veghel
Contacteer:

19 jul 2017, 10:05

Petje af en een diepe buiging Bram. :clap: :clap: :clap:
Dokter CD is een welverdiende titel.
Erres SX5685 SX6290 SX6393 SX6194 SR3390 Aristona AR8530 SG1408 CD1202 Philips GF403 AG2230 GA202 GA212 RH423 RH426 RH532MFB CD104 CD303 CD950 N2221 en veul Superscope. :D www.superscopeaudio.nl
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

19 jul 2017, 11:39

Will schreef:Een ding is me niet helemaal duidelijk, Bram. Heb je alleen de laserdiode (de component) vervangen, of het complete onderdeel met prisma en printje?
Zo te zien het laatste. En daarom natuurlijk de vraag: kan de laser uit dat onderdeel, of is het dan helemaal niet meer te repareren.
Het hele onderdeel, ik zal de defecte lichtpen wat verder demonteren en wat foto's maken...
Kijken wat we tegenkomen :geek:
Gebruikersavatar
bramjacobse
Berichten: 1487
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

22 jul 2017, 08:25

Opzoek naar de Laserdiode

de anderekant van het printje ,
Afbeelding

Bevestiging laser , maar hoe krijgen we dat netjes los..?!
Afbeelding

Afbeelding

Afbeelding

Prisma onderdeeltjes , laserstraal splitter op geplakt en een rechts spiegeltje
Afbeelding

opgeplakt lensje
Afbeelding

Afbeelding

Daar in de verte de laserdiode
Afbeelding

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:51, 1 keer totaal gewijzigd.
Gebruikersavatar
gromsound
Berichten: 7488
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

22 jul 2017, 09:42

Bevestiging laser, maar hoe krijgen we dat netjes los..?!
ziet er uit als vastgesmolten met een hete ring waardoor een randje gesmolten plastiek ontstaat en zo de laser vastklemt (crimp). Misschien met de allerkleinste dremel puntfrees rondom losfrezen? De nieuwe kan je achterop van een klodder siliconenkit voorzien?

geweldige fotos, zeer instructief!
