Naaktfoto's van een Philips 22AH578 eindversterker.

Wat hang jij aan het andere eind van de kabel? Alle over voor-, eind- en geïntegreerde versterkers hier.

Moderator: Moderators

Gebruikersavatar
motoindo
Berichten: 3096
Lid geworden op: 01 jul 2010, 11:04
Locatie: Diemen
Contacteer:

19 apr 2018, 13:47

Eerst maar eens de onderkap eraf waarna een lekker grofstoffelijke stukje elektronica zichtbaar wordt.

Afbeelding

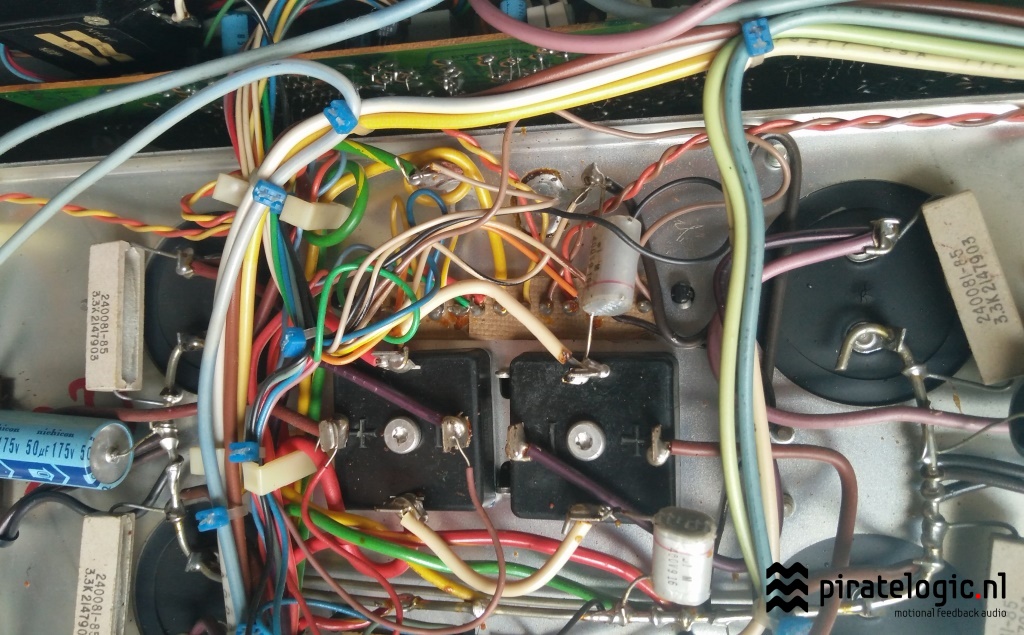

Als je dit vergelijkt met moderne high end eindversterkers dan begrijp ik waarom Philips moeite had dat segment binnen te komen. Natuurlijk werkt deze spaghetti gewoon maar netjes is anders. Technisch klopt het allemaal wel met ieder kanaal zijn eigen brugcel, flinke bleeders, low esr bypass condensatoren en wat ontstoor filmcaps.

Afbeelding

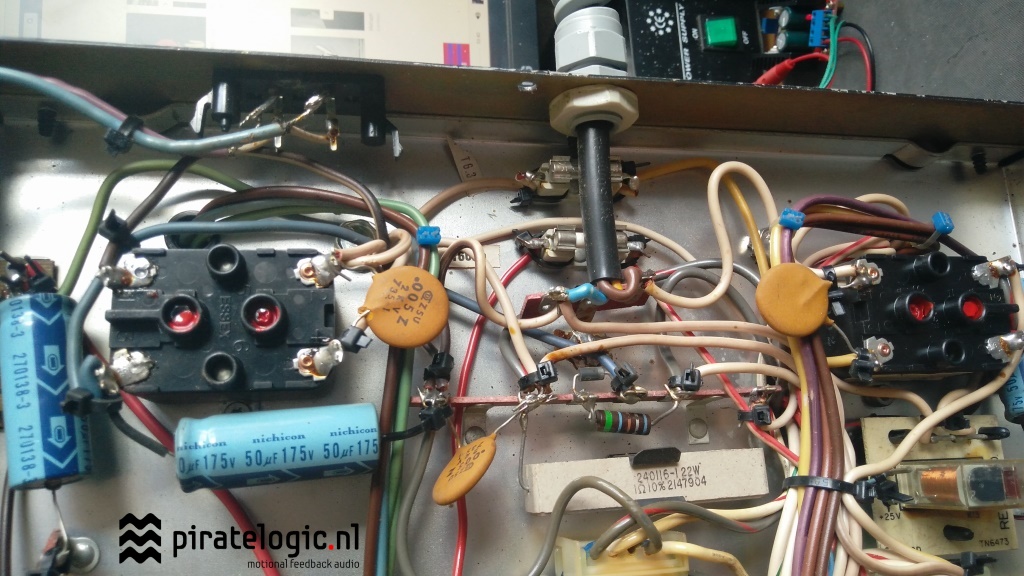

Wederom geen sjieke friemel cognac met sigaren netsnoeren maar gewoon een lekker dik stuk drie aderig. En twee stoppen redder inschakel relais die zo uit een vrachtwagen lijken te komen

Afbeelding

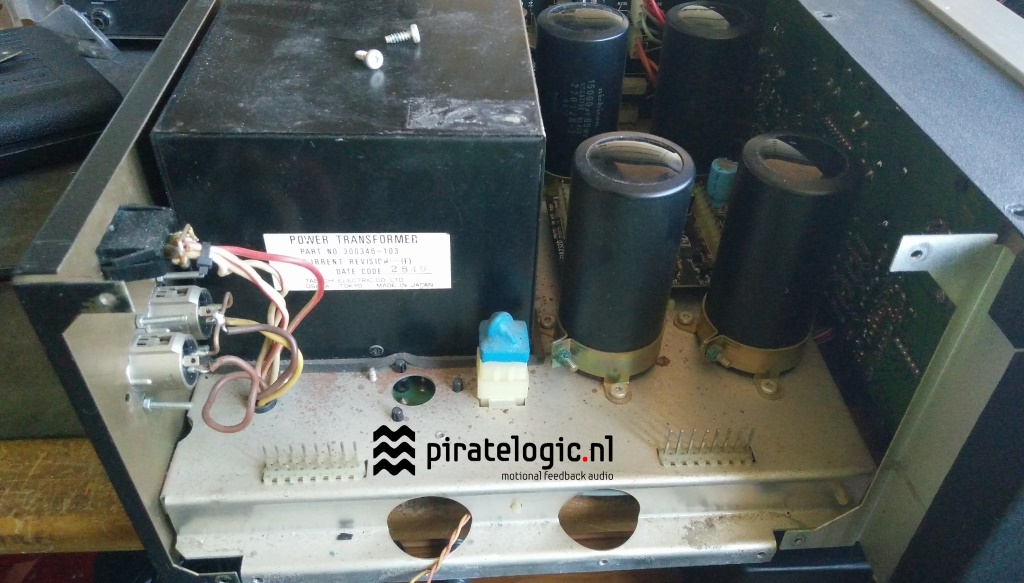

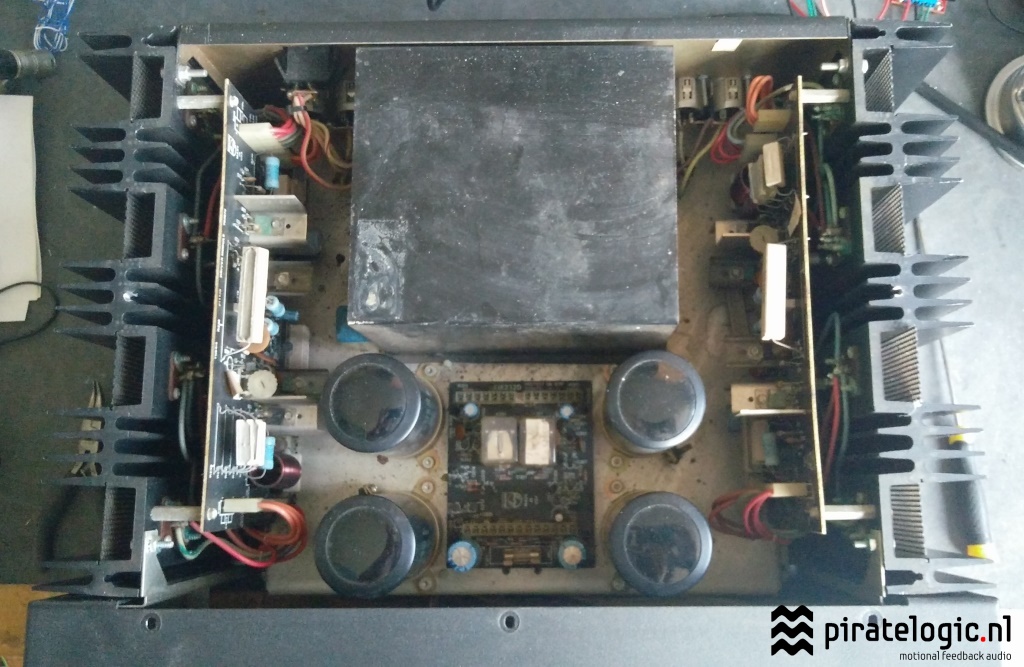

Bovendeksel eraf, beetje vuil verzameld in de loop der jaren.

Afbeelding

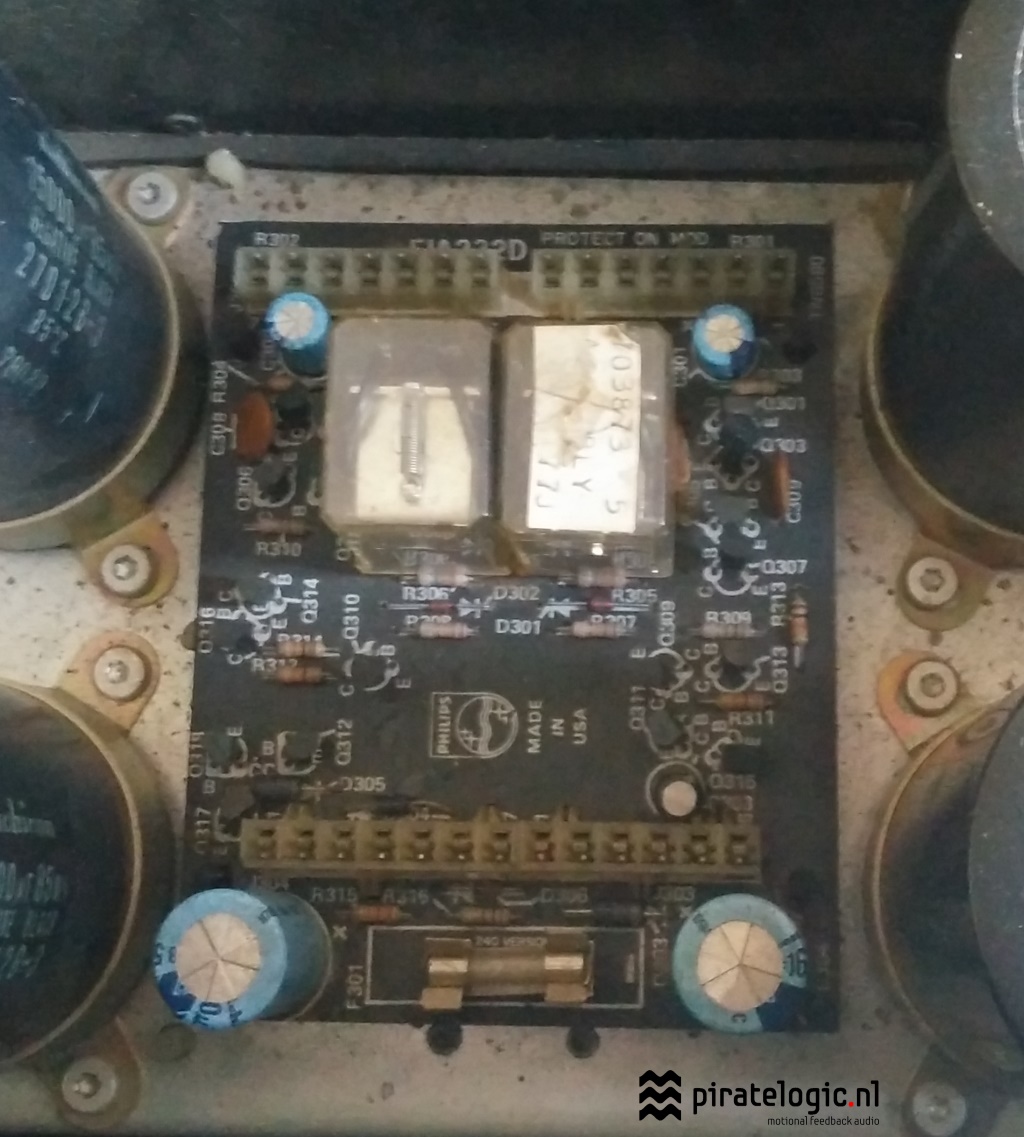

De dc protectie / control print, op deze leeftijd zijn het 9 van de 10 keer die connectors die verantwoordelijk voor vage klachten. Helemaal als de eindtrap een tijdje in een niet zo'n schone ruimte gestaan heeft zoals hier het geval lijkt.

Afbeelding

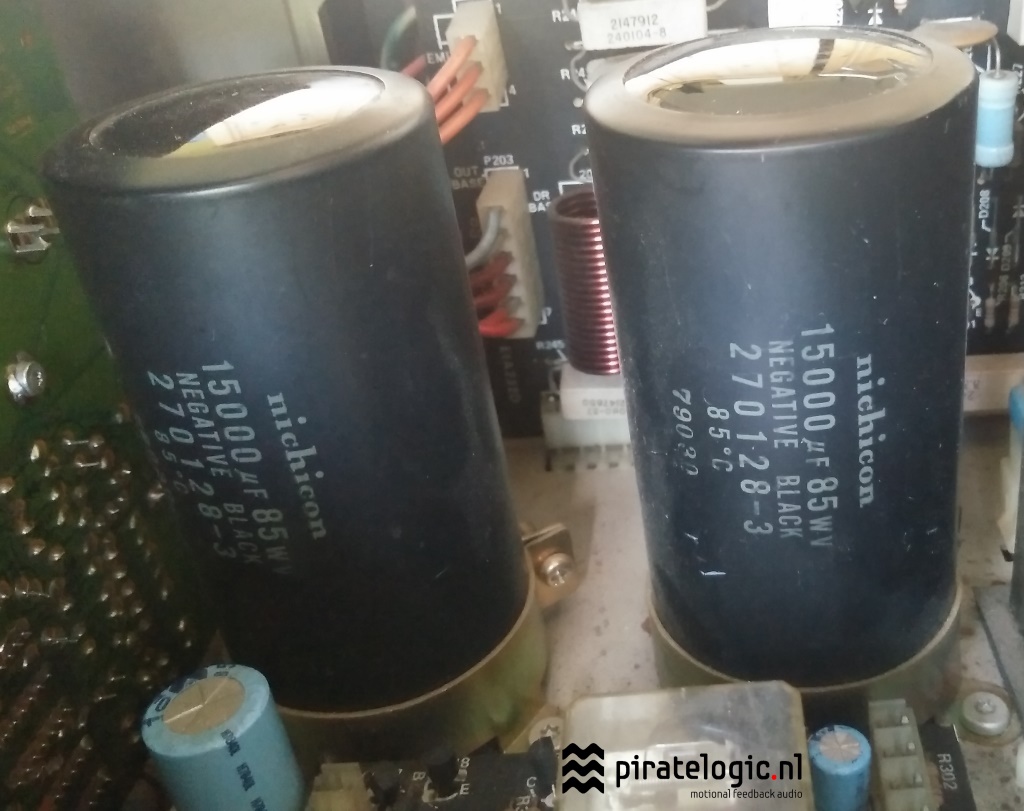

Mooie elco's die nog prima op spec zitten, alleen is de werkspanning een beetje krap want er staat in idle 80V op. Nu heeft Philips daar meer een handje van - de 544 4700uF 63V voedings buffer draait ook tegen de 60V. Nieuw zijn ze tegen de 50 euro per stuk, niet iedere klant ziet dat zitten :-)

Afbeelding

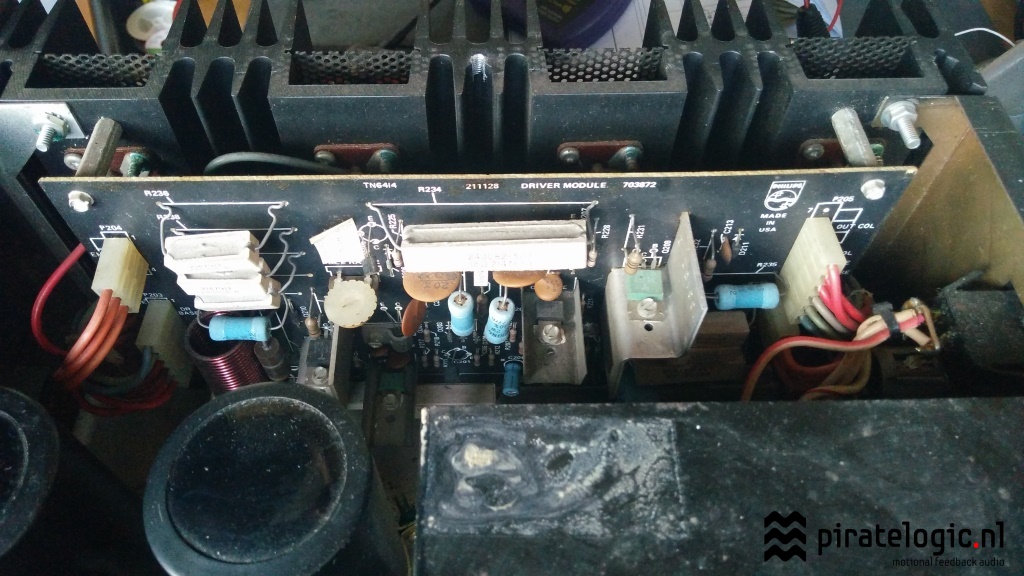

De linker helft,

Afbeelding

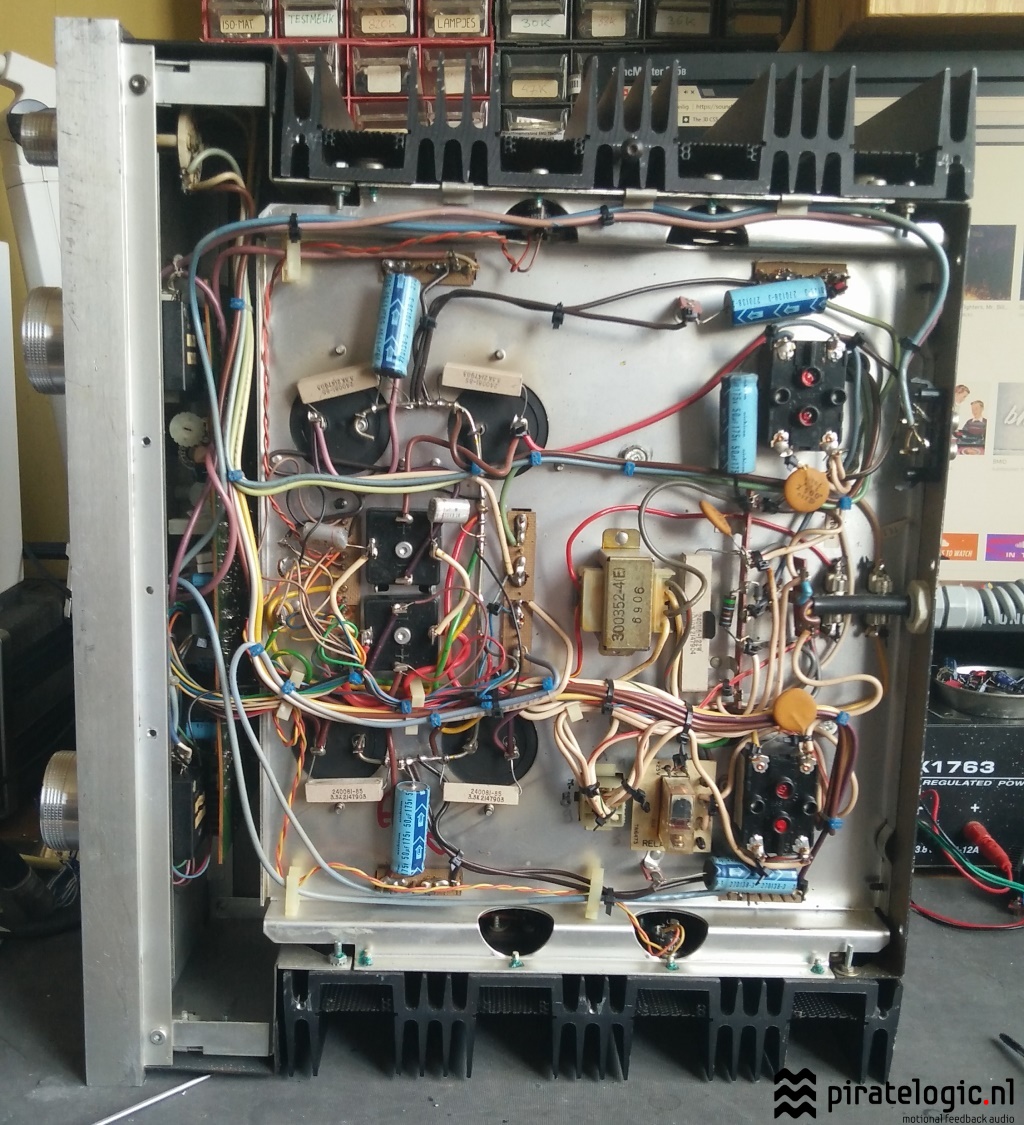

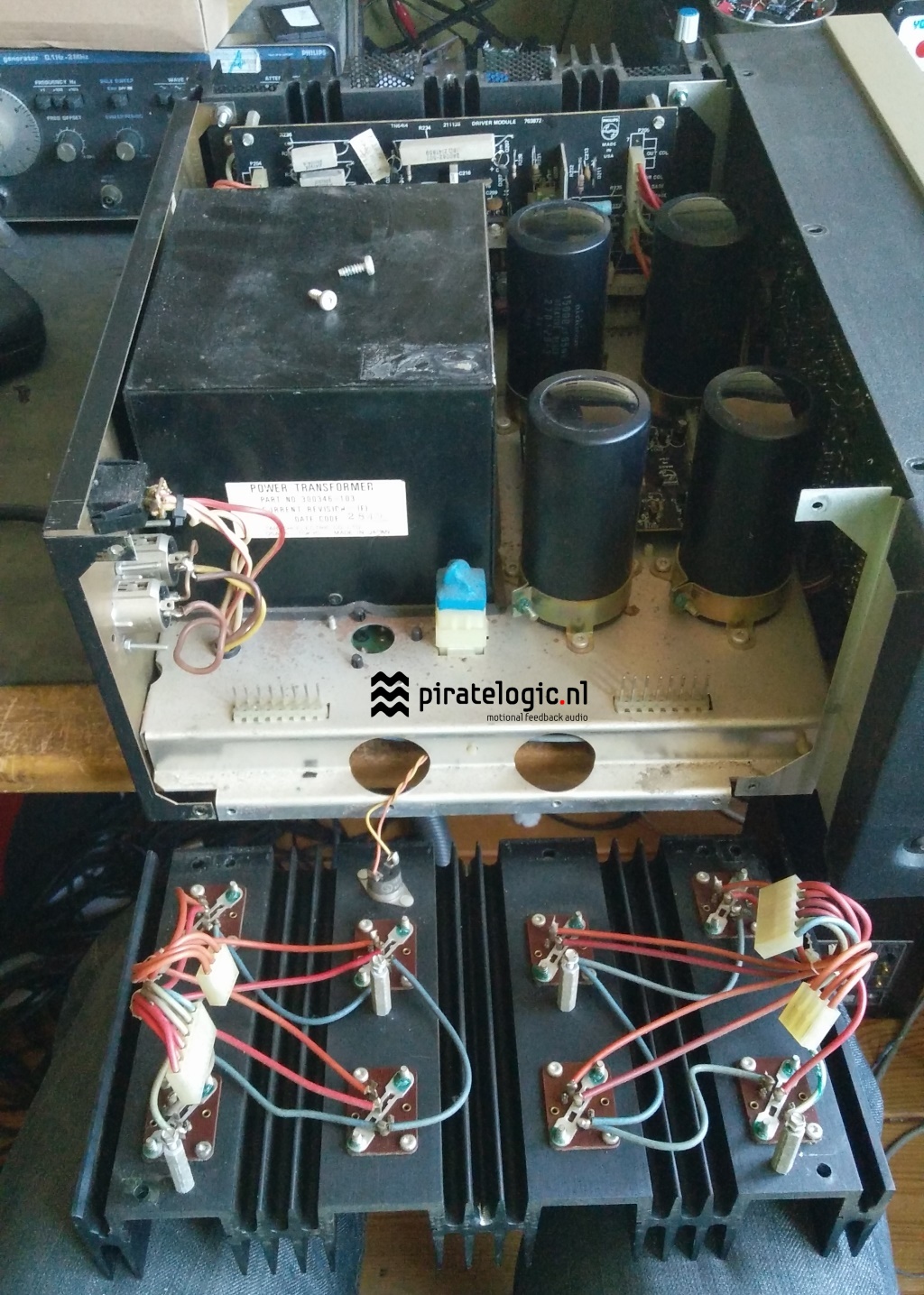

En los, nog een hele klus want de heatsinks vormen een integraal deel van de kast constructie zodat het oppassen geblazen is dat de 30 Kilo trafo de boel niet te ontzet.

Afbeelding

Stoffig

Afbeelding

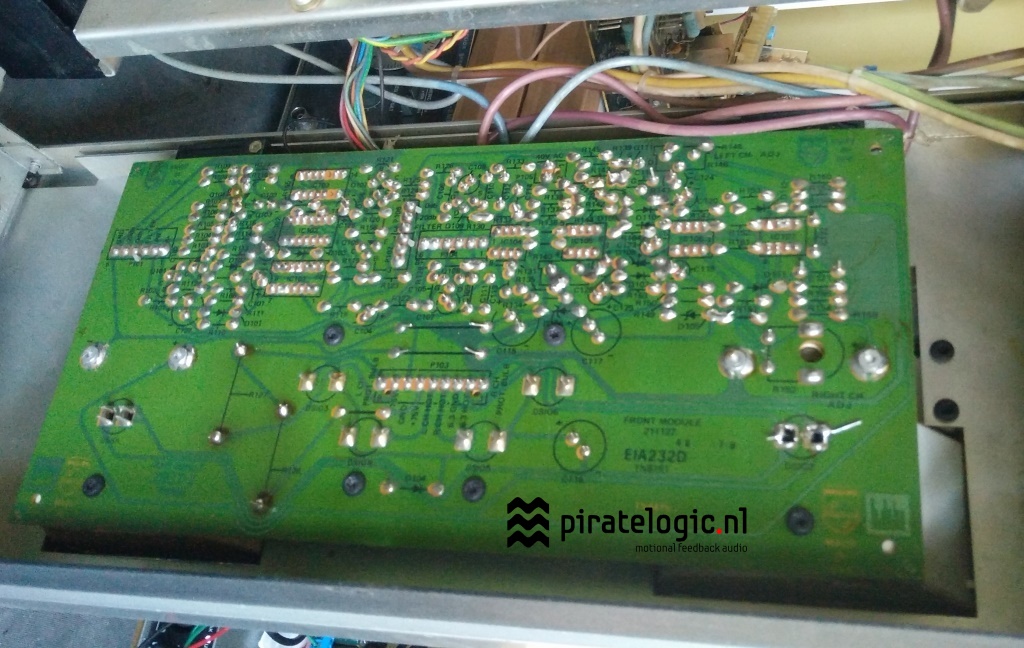

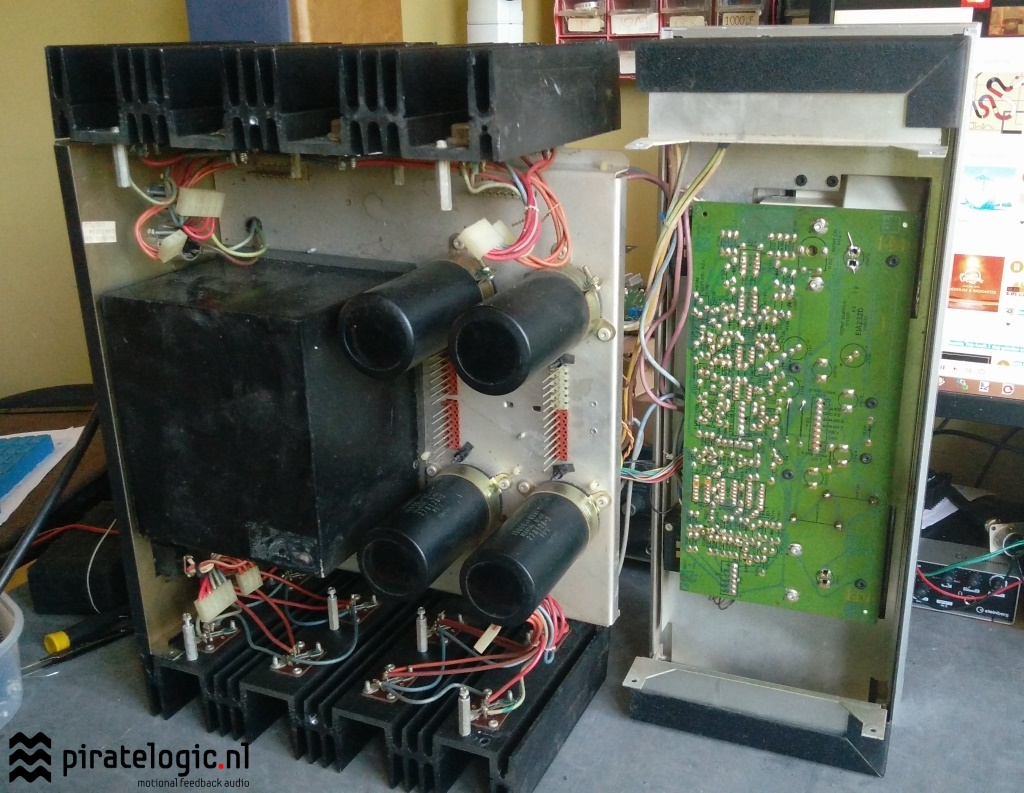

Front los halen,

Afbeelding

Gelukkig zit alle geschroefd en met 233 stekkers vast die, u raad het al, allen voor vage contact klachten kunnen zorgen.

Afbeelding

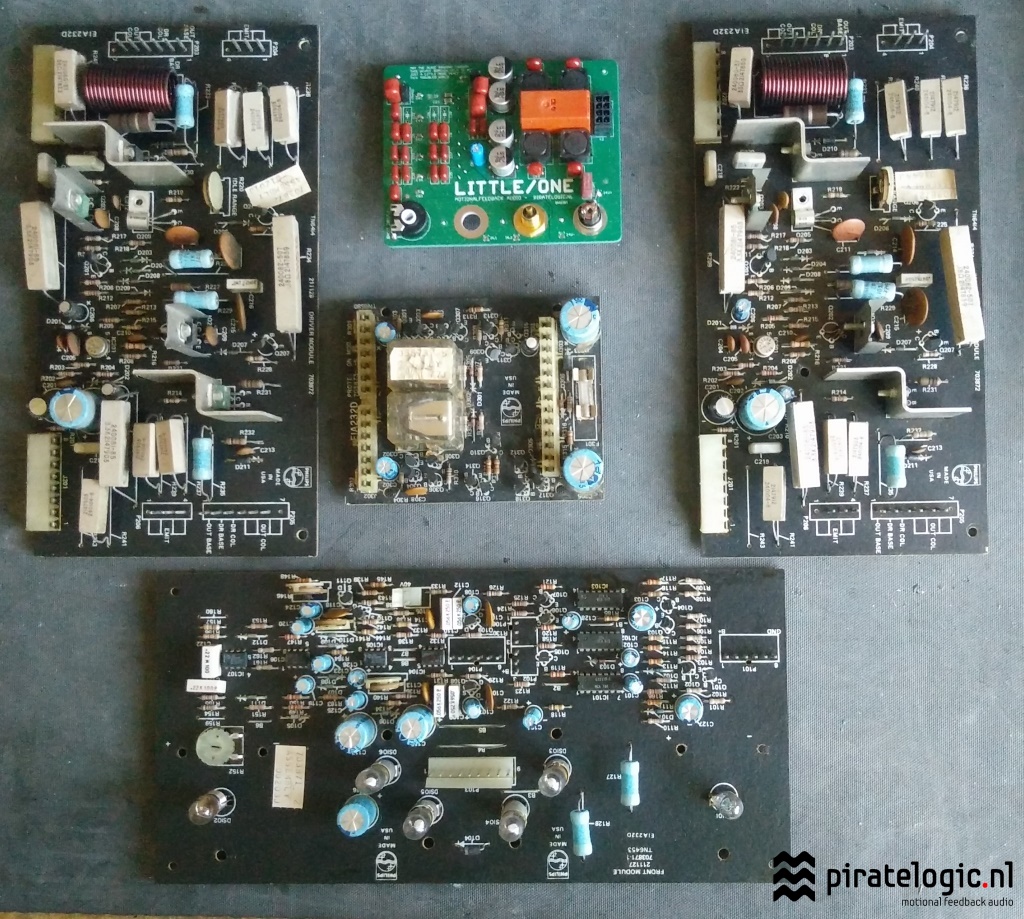

Oogst van een ochtendje gewichtheffen annex demontage. Wie spot de vreemde eend in de beit ? :-)

Afbeelding
