ekomatic

Post by motoindo » 02 Oct 2016, 20:39

Vandaag bezig geweest met het maken van foto's voor het ekomatic bouwpakketje, een energie zuinige inschakel automaat voor gebruik in de 532, 544 en 567. Naast dat het gewoon een leuk klein handig apparaatje is geworden wil ik met deze kitjes ook zien of SMD bouwpakketjes levensvatbaar zijn.


Om tot een zo compact mogelijke opzet te komen is de logica aan de onderzijde van de print gemonteerd.

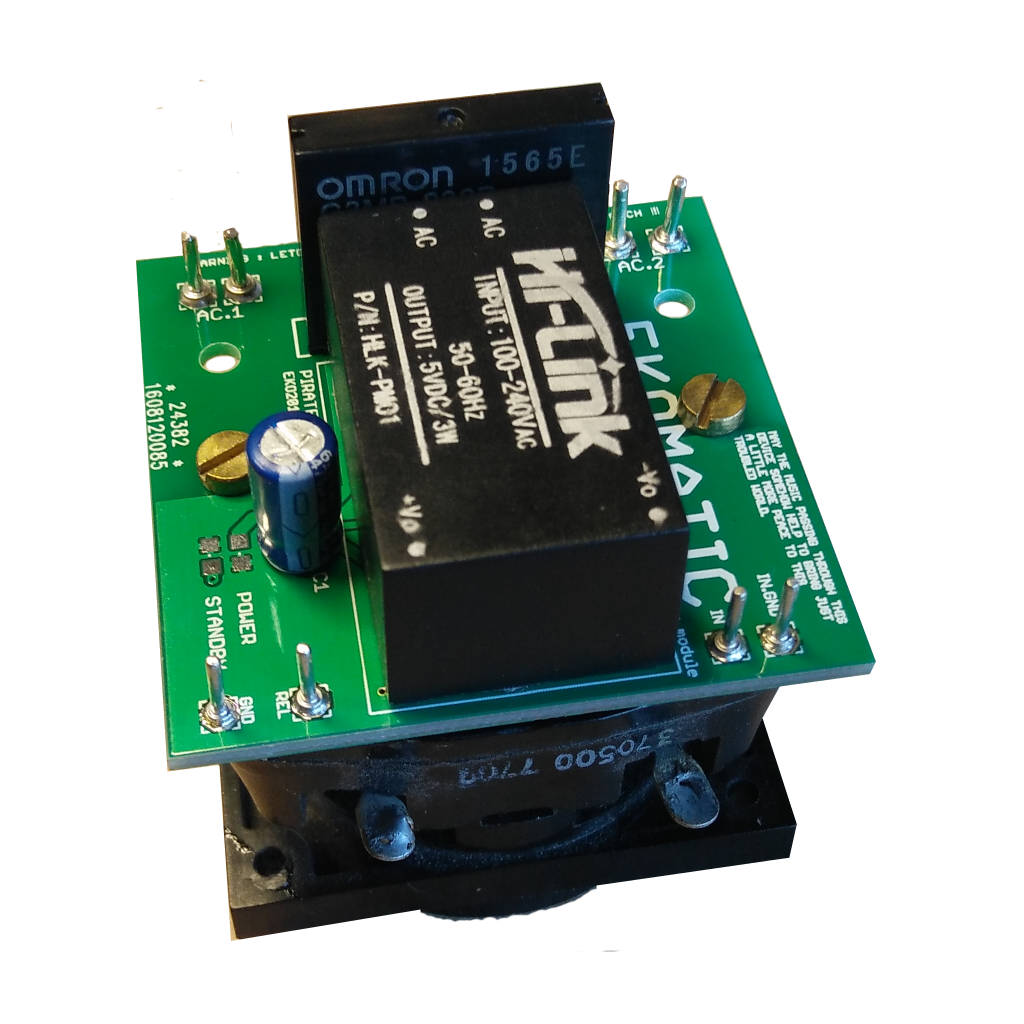

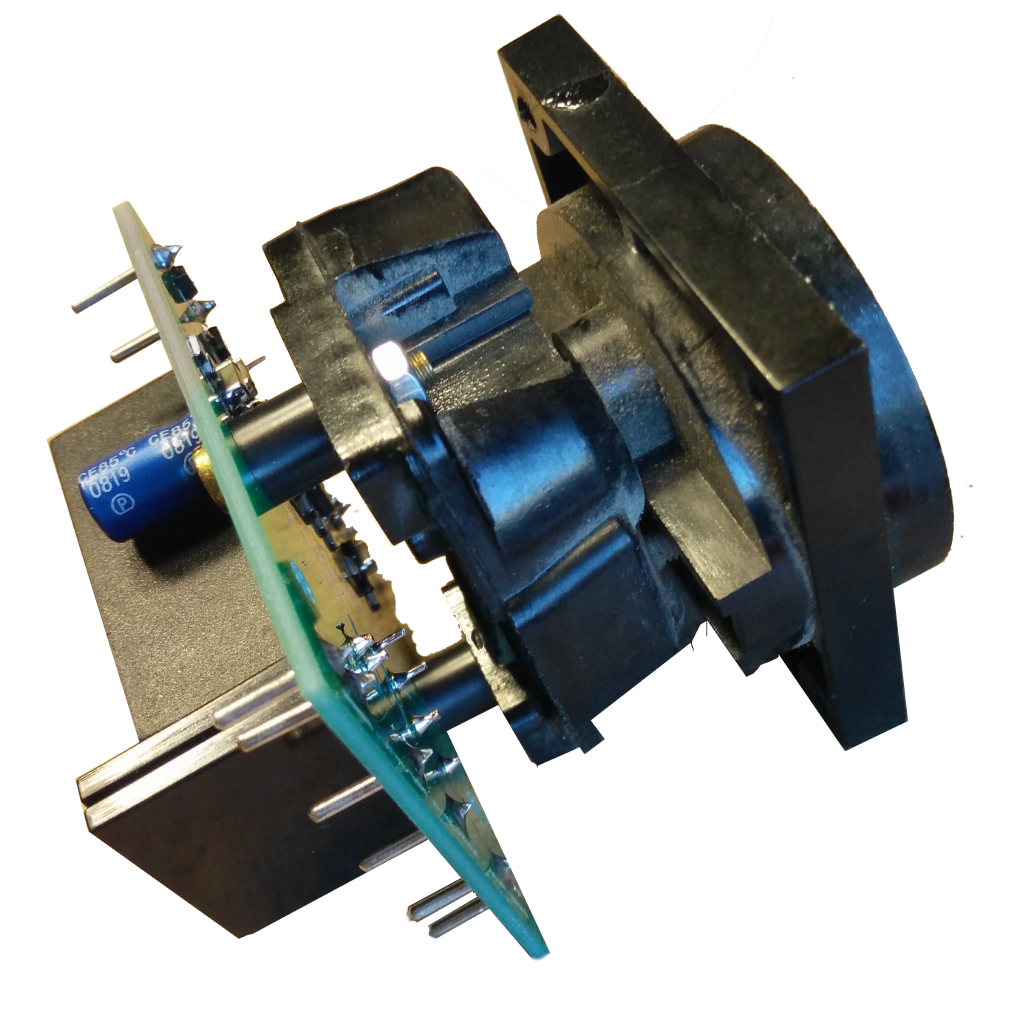

Het is een erg compacte module geworden van slechts 5 bij 5 cm waardoor het mogelijk is de module met twee afstandsbusjes en 15mm M3 schroefjes bovenop het stopcontact te monteren.

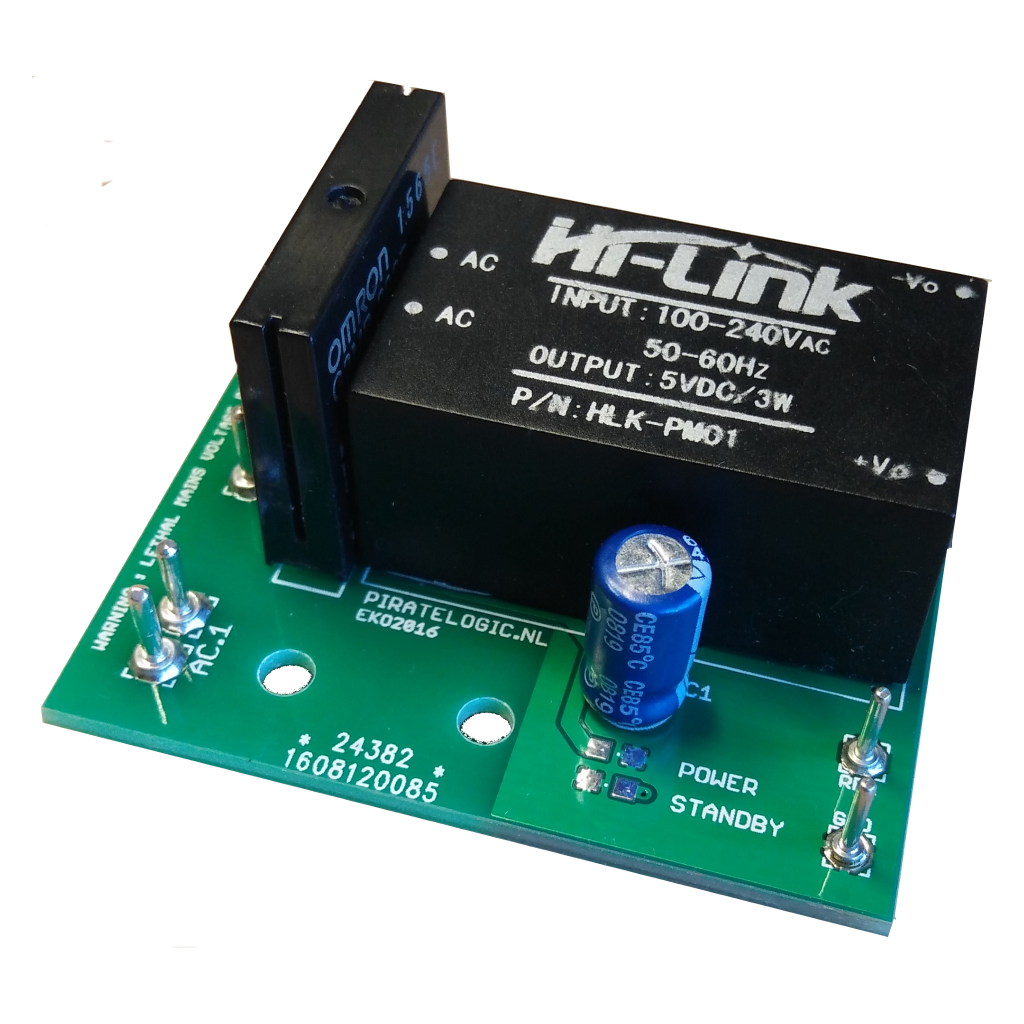

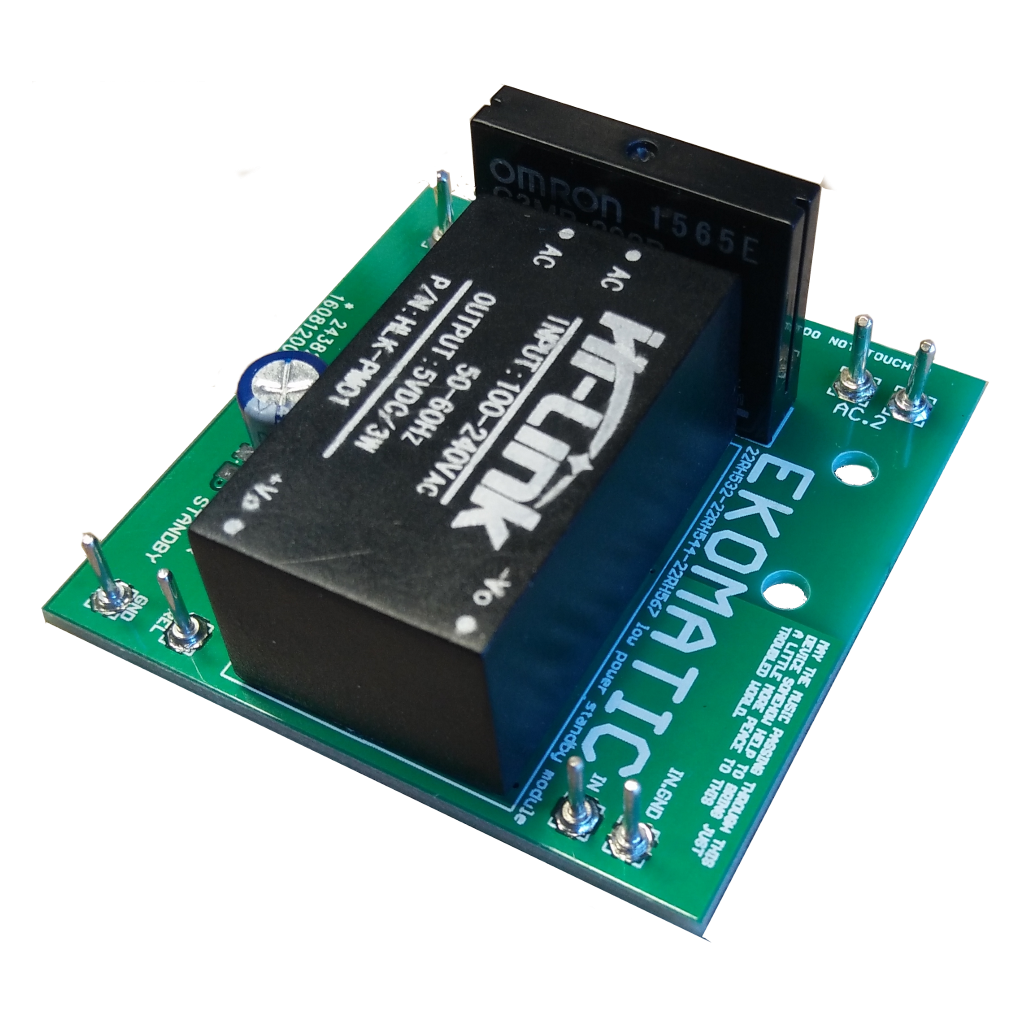

Door het gebruik van een energiezuinig OMRON solidstate relais kan de ekomatic zelf toe met een klein 5V Hi-Link smpsje.

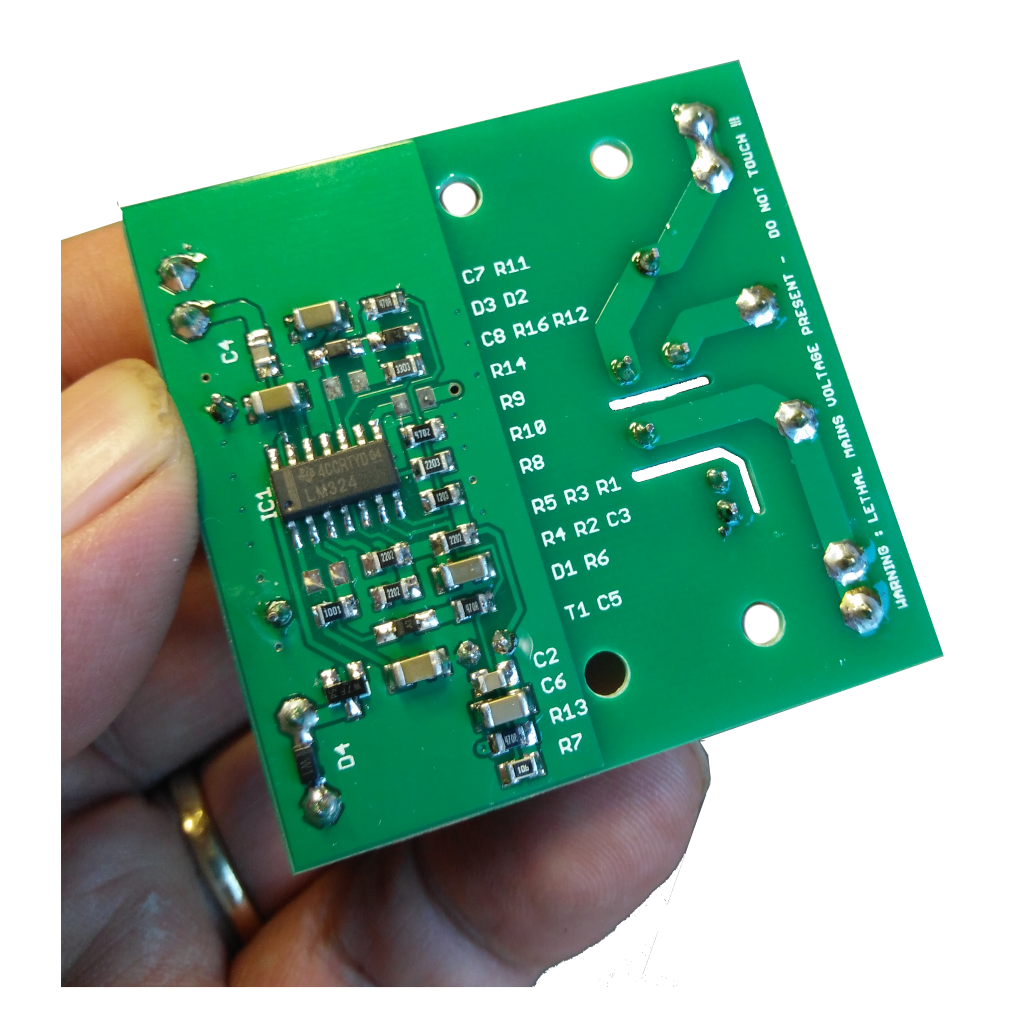

De logica zit aan de onderkant van de print en is opgebouwd met standaard smd componenten, ook is er rekening gehouden met kruipafstanden en zijn er waar nodig sleufjes in de print aangebracht.

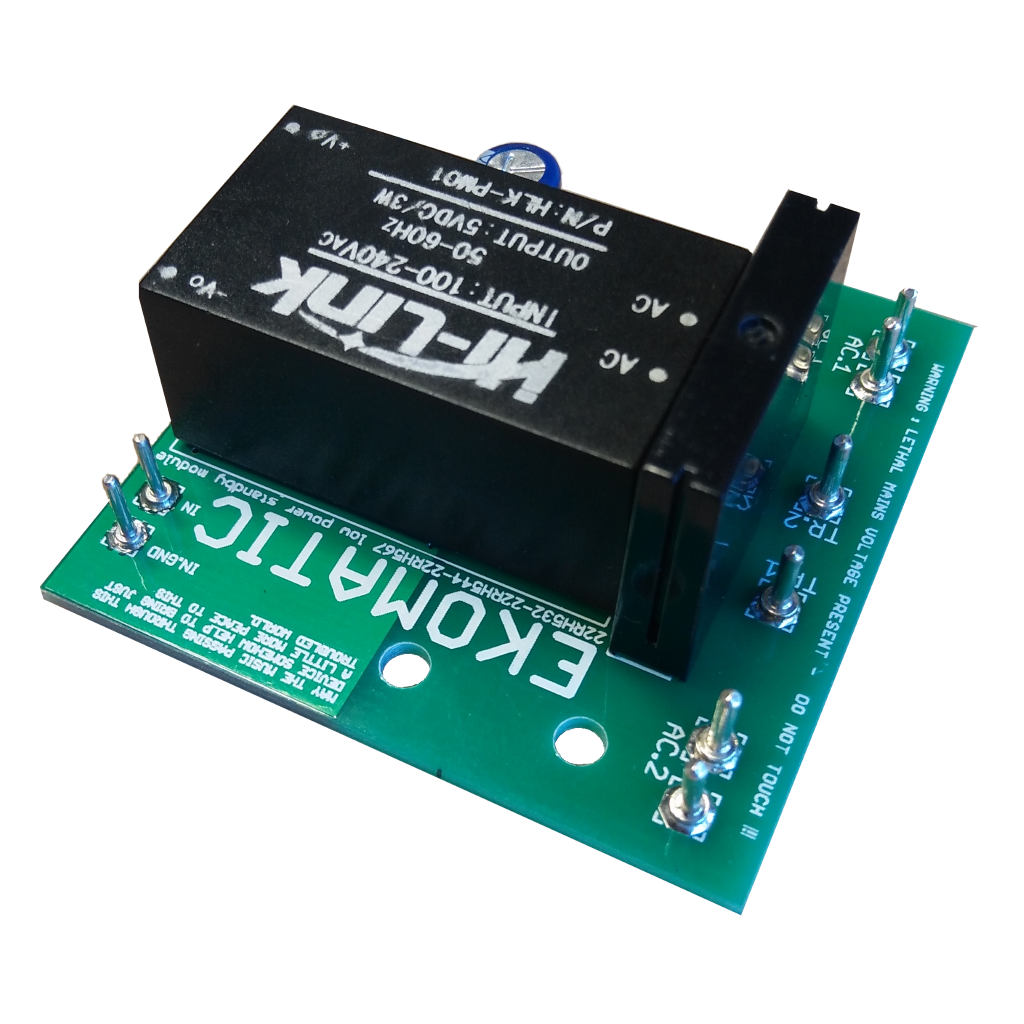

De middelste twee gaatjes worden gebruikt bij montage op een 544 stopcontact, de andere twee bij montage op een 532. Image

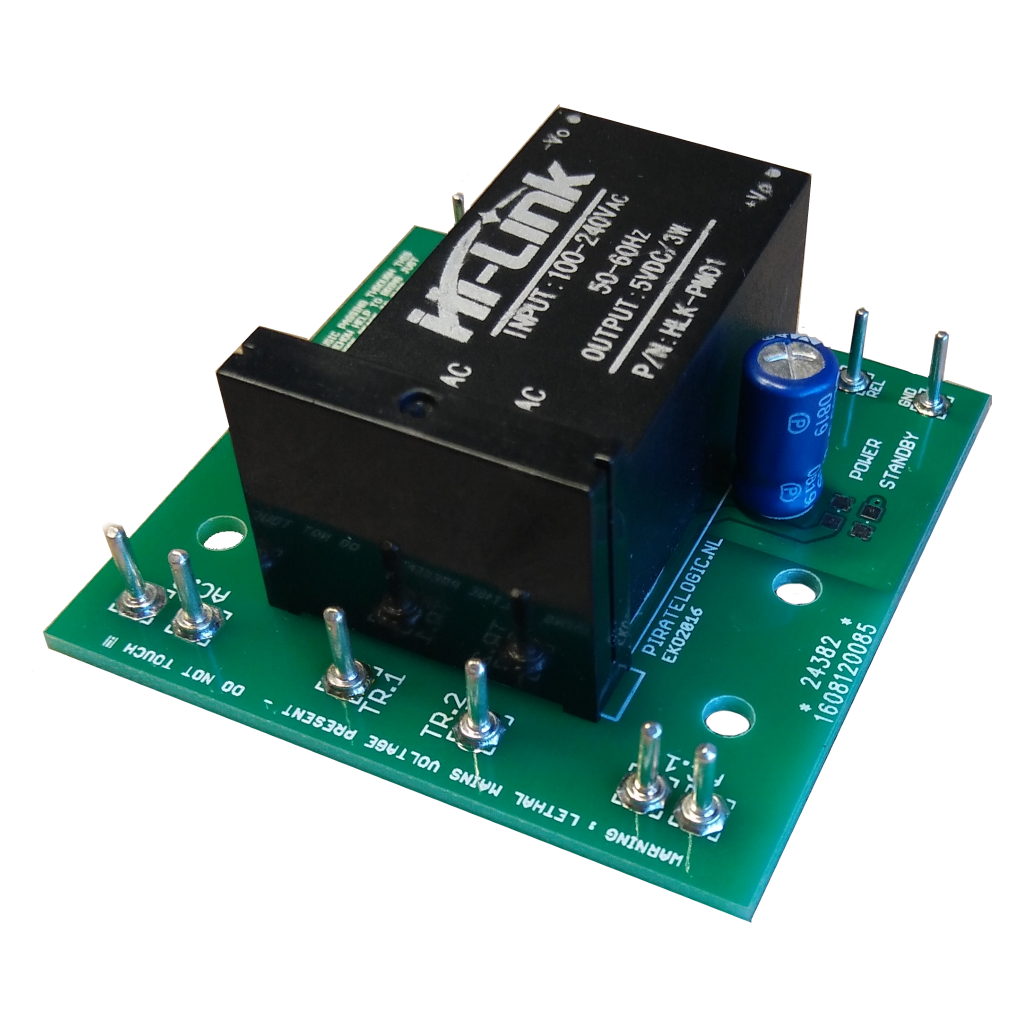

De printpennen zijn optioneel, de aansluitdraden direct insolderen kan ook
Alle onderdeeltjes worden betrokken via AliExpress waardoor het bouwpakketje compleet - dus printje + onderdelen exclusief verzending slechts 15 euro kost.

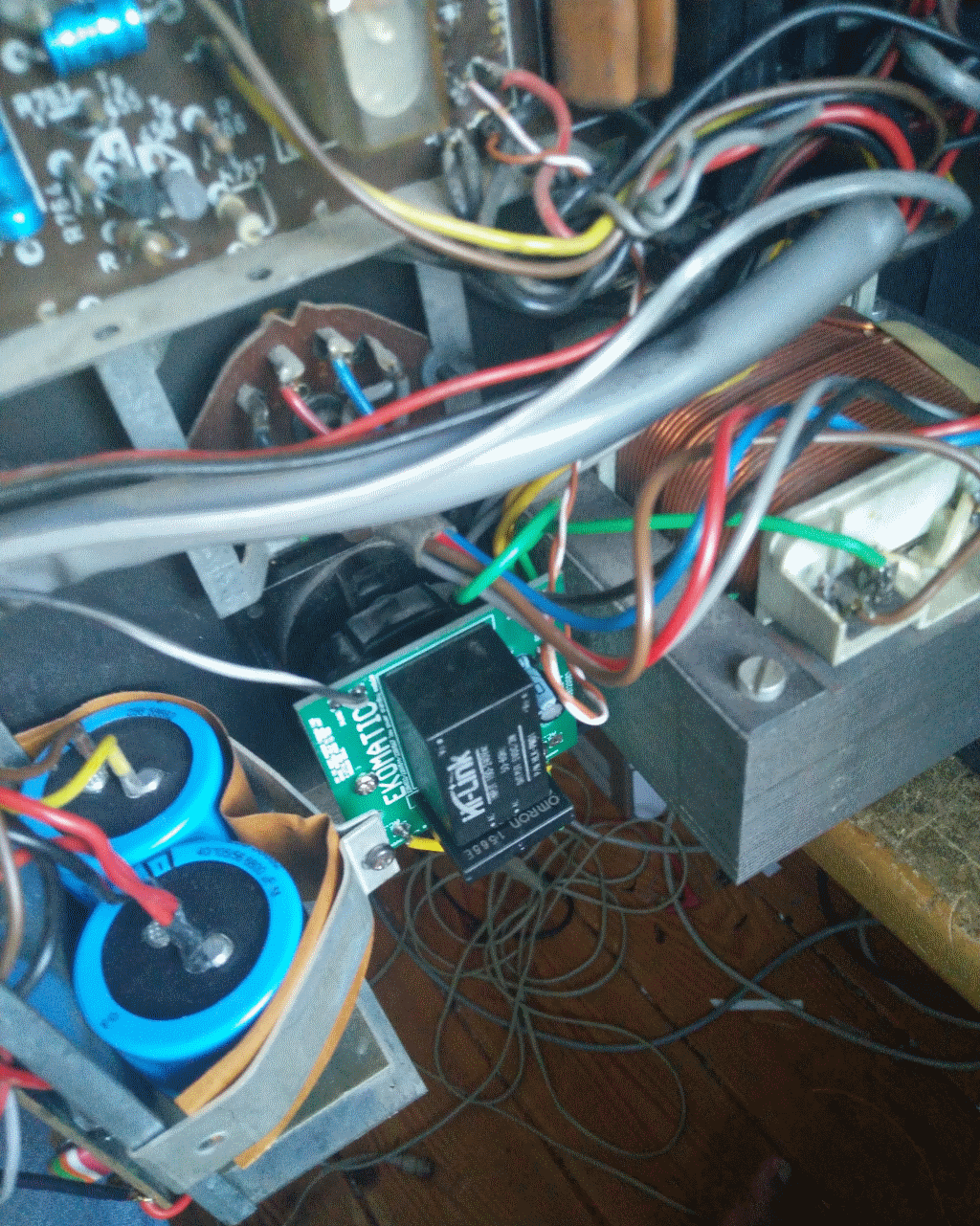

Er zijn inmiddels een aantal ekomatics succesvol ingebouwd, zoals hier in een set 544.


Ik heb twee mfbfreaks gevraagd of zij een setje willen uitproberen vooral ook om te zien of het zelf inelkaar zetten van SMD spul haalbaar is. Zodra alle onderdeeltjes binnen zijn worden deze verstuurt en melden we resultaten hier !
Last edited by motoindo on 04 Oct 2016, 05:45, edited 2 times in total.

mae
Posts: 4316
Joined: 17 Nov 2013, 02:42
Location: Randstad

Re: ekomatic

Post by mae » 03 Oct 2016, 17:49

Zo aan de foto te zien zouden die SMD'tjes als je ze in een beetje handige volgorde aanbrengt prima gaan met een normaal 48W soldeerstationnetje zoals hier geloof ik ook in de webshop staat.

User avatar
movieman
Posts: 12533
Joined: 17 Mar 2008, 22:42
Location: Zuid-Limburg

Re: ekomatic

Post by movieman » 03 Oct 2016, 18:00

Volgens mij zijn die sleufjes nergens voor nodig. Wat moet de kruipafstand zijn bij 230V? Ik meen 2,5mm...

mae
Posts: 4316
Joined: 17 Nov 2013, 02:42
Location: Randstad

Re: ekomatic

Post by mae » 03 Oct 2016, 21:50

Minstens 1 van de sleufjes zit tussen 230V en dubbelgeïsoleerd. Dan moet de kruipafstand dubbel zijn en een sleufje kan nooit kwaad. Voor het goede zou ik het printpatroon onder de schakelende voeding wel eens willen zien, maar dat is vast ook dik in orde.

User avatar
motoindo
Posts: 3096
Joined: 01 Jul 2010, 11:04
Location: Diemen
Contact:

Re: ekomatic

Post by motoindo » 03 Oct 2016, 22:13




mae
Posts: 4316
Joined: 17 Nov 2013, 02:42
Location: Randstad

Re: ekomatic

Post by mae » 04 Oct 2016, 01:20

Keurig toch :handgestures-thumbupleft: :handgestures-thumbupleft:

User avatar
motoindo
Posts: 3096
Joined: 01 Jul 2010, 11:04
Location: Diemen
Contact:

Re: ekomatic

Post by motoindo » 04 Oct 2016, 05:58

Keurig toch :handgestures-thumbupleft: :handgestures-thumbupleft:
Dank 8-) er zijn trouwens ook nog een aantal printjes van een eerdere myrra versie beschikbaar die kaal voor 2.50 per stuk opgestuurd kunnen worden. Vanwege de fiks hogere kostprijs ga ik die niet meer maken, dus op= op.


User avatar
Fotohuis
Posts: 6552
Joined: 19 Feb 2016, 17:37
Location: R'stein soms Mykolaiv
Contact:

Re: ekomatic

Post by Fotohuis » 06 Jan 2017, 16:44

Voorlopig nog even de 0 Watt en Eur. 1 oplossing:


UIT.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R

User avatar
movieman
Posts: 12533
Joined: 17 Mar 2008, 22:42
Location: Zuid-Limburg

Re: ekomatic

Post by movieman » 06 Jan 2017, 17:01

:text-+1: :text-bravo:

User avatar
Robertvs
Posts: 1357
Joined: 30 Dec 2012, 13:32
Location: regio ArnhemZ

Re: ekomatic

Post by Robertvs » 07 Jan 2017, 11:33

Voorlopig nog even de 0 Watt en Eur. 1 oplossing:
Ik kan er naast zitten, maar als dat neonlampje brandt op zo'n stekkerdoos, dan zijn de aangesloten verbruikers niet spanningsloos :roll:
541, 544, 585, (F9638 unrefurbished in dit theater)

User avatar
Fotohuis
Posts: 6552
Joined: 19 Feb 2016, 17:37
Location: R'stein soms Mykolaiv
Contact:

Re: ekomatic

Post by Fotohuis » 07 Jan 2017, 14:12

Oplossing wil zeggen dat de stekkerdoos zowel AAN als UIT kan. :mrgreen:
Nu is de oplossing van Motoindo veel mooier dus als ik weer werk heb gevonden ga ik meteen bij hem de Ekomatic bestellen. :think:
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R

User avatar
motoindo
Posts: 3096
Joined: 01 Jul 2010, 11:04
Location: Diemen
Contact:

Re: ekomatic

Post by motoindo » 07 Jan 2017, 14:32

als ik weer werk heb gevonden
Het tegen betaling inbouwen van ekomaatjes ?

User avatar
Fotohuis
Posts: 6552
Joined: 19 Feb 2016, 17:37
Location: R'stein soms Mykolaiv
Contact:

Re: ekomatic

Post by Fotohuis » 07 Jan 2017, 14:33

Grapjas ..... :lol:
