Idee: 22AH209 namaken?

Van tekentafel tot soldeerbout, in deze afdeling is alle ruimte voor eigen ontwikkeling van audio gerelateerde apparatuur. Schema's tekenen, print ontwerpen, componenten kiezen, printplaten etsen of laten maken.

Moderator: Moderators

Gebruikersavatar
Bapakpinter
Berichten: 981
Lid geworden op: 21 dec 2015, 10:13
Locatie: Haarlem Noord
Contacteer:

08 feb 2018, 13:13

De laatste experimenten t.b.v. mijn "209" kastje.
Buiten het ingangs circuit met de relais, de RIAA versterker en "versterker met toonregeling" en de MFB buffer uitgang wilde ik nog een optische indicatie voor de grootte van het signaal wat ik naar de 541's stuur.
Twee groene ledjes die aangeven dat er een audio-signaal is vanuit de "209" en twee rode ledjes die aangeven dat er clipping kan optreden en het signaal te groot is.
Het oplichten van de groene led's is al bij een klein signaal en bij een te groot signaal gaan de rode Led's branden.
De twee printpotmeters aan de ingang bepalen de grootte van het signaal naar de schakeling, de "stap" tussen rood en groen wordt ingesteld door de verhouding van R1,R2 en R3.
De afregeling van deze schakeling zal gebeuren na de samenstelling van het geheel.
Natuurlijk had ik ook twee signaal sterkte metertjes kunnen toepassen, maar dat wilde ik niet.
Werking: het audio signaal wordt enkelfazig gelijk gericht, afgevlakt en dan aan de 4 opamps toegevoerd welke als comparator zijn geschakeld.
Een ander argument voor deze schakeling is dat ik ook nog met de uitgang van deze comparators, bij een te groot signaal, relais kan activeren welke het signaal naar de 541's kunnen verzwakken of verbreken.
ruud
Bijlagen
volume meter02web.jpg
volume meter03web.jpg
Laatst gewijzigd door Bapakpinter op 08 feb 2018, 13:17, 1 keer totaal gewijzigd.
22RH541, GA212, B5X84A, N2214, N4418, AR9199, RS9197, AG2100, VR620, CD439, CD1006, B5X04A, PM2151, PM2154, L4X05T, L4X95T, EL3585, EK3227, N6312, N6306 en nog wat :think:
http://www.jendela.nl
Gebruikersavatar
Bapakpinter
Berichten: 981
Lid geworden op: 21 dec 2015, 10:13
Locatie: Haarlem Noord
Contacteer:

08 feb 2018, 13:16

Een derde afbeelding lukt niet. :( :think:
ruud
22RH541, GA212, B5X84A, N2214, N4418, AR9199, RS9197, AG2100, VR620, CD439, CD1006, B5X04A, PM2151, PM2154, L4X05T, L4X95T, EL3585, EK3227, N6312, N6306 en nog wat :think:
http://www.jendela.nl
Gebruikersavatar
Fotohuis
Berichten: 5915
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

15 feb 2019, 16:45

Besloten de 209 kopie in te bouwen in een bijpassende kast van de John Linsley Hood klasse A versterker. Dus maar weer een nieuwe bestelling bij Ali-E gedaan:

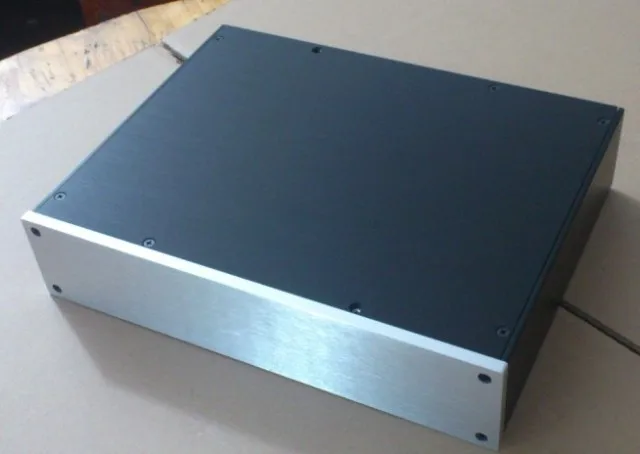

J.L.H.:

Afbeelding

320x100x300mm


209 voorversterker:

Afbeelding

320x70x248mm

Het probleem is dat die kasten vnml. het eindbedrag gaan bepalen. Resp. Eur. 40, Eur. 28 excl. transport en BTW/invoerrechten.
http://www.svema.info
Analoog? Dynavox TPR-3 6N3P-EV tube voorversterker, ET-100 met Teufel Ultima 20 Mk2. N4504, N4450, N2521, N2507, 212, 312, 222, draaitafels + GP401/412 MKII Shibata. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
Bapakpinter
Berichten: 981
Lid geworden op: 21 dec 2015, 10:13
Locatie: Haarlem Noord
Contacteer:

15 feb 2019, 18:18

Tja :think: , dit is niet de richting die ik op wil.
Ziet er wel heeeel erg sjiek uit.
Ik ben nu bezig om met plaatjes aluminium en een oud kastje een behuizing te maken.
Zo'n twee jaar geleden ben ik begonnen maar heb, mijn natuur eigen, regelmatig zijwegen ingeslagaen.
Als voorbeeld, ik wilde wat verlengassen maken om de kleine potmeters op mijn Chinese voorversterker langer te maken.
Het systeem van een frontplaat waar alleen as-uiteinden uit steken. De schakelaars en potmeters zitten op platen en printen op enige cm áchter de frontplaat. Zie het 209 ontwerp.
Dus met mijn draaibank aan de gang gegaan. Om dunne assen goed in de klauwplaat te zetten en dan af te draaien en ook aan het eind een dikker gedeelte met gat om die op die rare gekartelde Chine mini potmeters te zetten.
Over het eind resultaat was ik niet tevreden. Dus eerst maar in China een serie spantangen van 2 tot 16 mm besteld.
Ook de bij behorende spantanghouders er bij besteld. Zowel met een MC 2 alsmede een MC 3 uitvoering. Telkens een wachttijd van enkele weken. Ook wat ALPS-potentiometers daar gekocht. Weer wachten. Op zoek gegaan naar een vericaal support voor mijn draaibank. De originele EMCO8 support gezocht maar niet meer te vinden.
Mijn verticale freesbank aanpassen naar een regelbaar toerental? Dé oplossing is een nieuwe motor met meer wikkelingen en stuur electronica. dat is voor mij ook weer een aantal maanden werk. Dus later.
Het uitzagen van gaten in de 209 achterplaat ga ik met de figuurzaag doen. Gaat ook prima.
Voor de rest verschillende schakelingen gebouwd en die aan elkaar geplakt. Voedingen gemaakt etc.
En zo ben ik dus twee jaar verder. Maar er is voortgang, het blijft een hobby, dus haast is er niet, hoewel gezien mijn leeftijd :think: :(
Maar ook ik hou jullie op de hoogte met mijn knutselwerk.
ruud
22RH541, GA212, B5X84A, N2214, N4418, AR9199, RS9197, AG2100, VR620, CD439, CD1006, B5X04A, PM2151, PM2154, L4X05T, L4X95T, EL3585, EK3227, N6312, N6306 en nog wat :think:
http://www.jendela.nl
Gebruikersavatar
Fotohuis
Berichten: 5915
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

15 feb 2019, 19:17

Nou ja, ik heb dus geen draaibank dus het aantal mechanische bewerkingen beperkt ik tot een minimum. Aan de achterkant zitten alle gaten voor de netvoeding en aansluitingen al gefreest en de connectoren zitten er al bij. Het transport van de kastjes is bijna net zo duur als de kast zelf. Vergelijkende kasten uit Italie zitten bijna tegen de Eur. 200. Dus dat wordt echt te gek.
http://www.svema.info
Analoog? Dynavox TPR-3 6N3P-EV tube voorversterker, ET-100 met Teufel Ultima 20 Mk2. N4504, N4450, N2521, N2507, 212, 312, 222, draaitafels + GP401/412 MKII Shibata. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
Bapakpinter
Berichten: 981
Lid geworden op: 21 dec 2015, 10:13
Locatie: Haarlem Noord
Contacteer:

15 feb 2019, 19:34

(fijn) mechanisch knutselen vind ik ook leuk.
Als je op de draaibank of freesmachine een fout maakt kan je meteen het resultaat zienen ruiken.
Mijn "209" is een samenraapsel van ideeën. Wanneer ik met mijn 209 klaar ben met uitproberen, meten en luisteren ga ik eens zien of er toch nog een breed inzetbaar voorversterkertje uit kan onstsaan.
Ik kan echter geen printen meer maken en ook die software is al jaren geleden bij mij uit huis gegaan.
Maar tóch :think:
ruud
Laatst gewijzigd door Bapakpinter op 15 feb 2019, 21:04, 1 keer totaal gewijzigd.
22RH541, GA212, B5X84A, N2214, N4418, AR9199, RS9197, AG2100, VR620, CD439, CD1006, B5X04A, PM2151, PM2154, L4X05T, L4X95T, EL3585, EK3227, N6312, N6306 en nog wat :think:
http://www.jendela.nl
Gebruikersavatar
Fotohuis
Berichten: 5915
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

15 feb 2019, 20:00

De achterkant van de J.L.H. is eigenlijk al voorbewerkt:

Afbeelding


Mooi gedraaide voeten zitten er ook bij, wat je natuurlijk zelf kan maken als je een draaibank hebt.
Afmonteren is nu een kwestie van wat precieze gaten boren.

Eenvoudige printen maak ik nog zelf. Een transparant belichten met UV licht op fotogevoelige print, epoxy. Met Natriumhydroxide ontwikkelen en dan met Natriumpersulfaat etsen. Binnen een paar uur resultaat.

Ik heb al weer een volgend projectje:
