John Linsley Hood klasse A versterker

Van tekentafel tot soldeerbout, in deze afdeling is alle ruimte voor eigen ontwikkeling van audio gerelateerde apparatuur. Schema's tekenen, print ontwerpen, componenten kiezen, printplaten etsen of laten maken.

Moderator: Moderators

Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

21 dec 2018, 23:36

Maar weer eens een nieuw project:

De nabouw van een orginele 1969 ontwerp John Linsley Hood klasse A versterker.
Hoe eenvoudig kan iets zijn:

Afbeelding

Tegenwoordig voor <Eur. 10 als bouwpakketje te verkrijgen (uiteraard zonder voeding want daar wordt zo'n 160-200W verstookt voor een 2x 10W amp).

De belangrijkste spec's:
f = 20Hz-200kHz -3dB
THD<0,05% (met een precieze instelling van de ruststroom en matched transistoren <0,02%)
Output ca. 10Watt RMS (volledig klasse A).

Afbeelding

Wordt in dit geval geleverd met een matched pair 2N3055 van O.N.:
https://www.onsemi.com/pub/Collateral/2N3055-D.PDF
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
ChromeMaximaII
Berichten: 2413
Lid geworden op: 09 aug 2014, 21:02

22 dec 2018, 00:16

Altijd wel weer bijzonder om te zien hoe populair al die stokoude 'first-of' ontwerpen in de nabouwwereld zijn. Zo ook de Quad 405 eindtrappen.
Fotohuis schreef: De nabouw van een orginele 1969 ontwerp John Linsley Hood klasse A versterker.
Hoe eenvoudig kan iets zijn:
[..]
Tegenwoordig voor <Eur. 10 als bouwpakketje te verkrijgen (uiteraard zonder voeding want daar wordt zo'n 160-200W verstookt voor een 2x 10W amp).


Dan reken nog maar even door wat voeding en koeling met de prijs doet. :wink:
Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

22 dec 2018, 00:24

Ja, dat is het drie dubbele wat de stereo versterker kost. Een passende ringkern van 2x18V 2x5A heb ik toevallig nog liggen.
Twee stevige koel profielen heb je hier wel voor nodig. :P
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
ChromeMaximaII
Berichten: 2413
Lid geworden op: 09 aug 2014, 21:02

22 dec 2018, 00:44

Het origineel:

Afbeelding

http://sound.whsites.net/jll_hood.htm
http://keith-snook.info/wireless-world- ... 20-%20.pdf

Hij gebruikte een lineair gestabiliseerde voeding voor de eindtrap. Verder is het goed om te bedenken dat moderne 2N3055 torren niet dezelfde specs hebben als de oerversie van RCA. Met name secondary break-down is iets wat je goed in de gaten moet houden.
Rob
Berichten: 480
Lid geworden op: 24 jun 2005, 23:49

22 dec 2018, 01:14

Vraag me af of je het verschil (blind) gaat horen tussen deze en een goed 10W class D versterkertje. Denk het niet.

Desalniettemin vindt ik hem heel erg leuk!
Gebruikersavatar
Will
Berichten: 3896
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

22 dec 2018, 08:54

Lekker warm met de Kerst :mrgreen:

Ik vraag me af waarom je bij klasse A matched pairs nodig zou hebben. Dat is toch iets voor klasse B.
In elk geval een leuk experiment om eens aan te meten.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

22 dec 2018, 10:16

..... in het kader van de energie transitie van gas naar electra. :mrgreen:
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
Robertvs
Berichten: 1376
Lid geworden op: 30 dec 2012, 13:32
Locatie: regio ArnhemZ

22 dec 2018, 10:44

voor dit bedrag ging ik niet zelf meer prutsen:

https://nl.aliexpress.com/item/QUAD-405 ... 32291.html
541, 544, 585, (F9638 unrefurbished in dit theater)
Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

22 dec 2018, 11:19

Voordat zo'n nep Quad in je huiskamer staat ben je weer Eur. 100 verder in het kader van handling kosten en invoerrechten + BTW.
Daarvoor kun je op MP ook een echte Quad 405 kopen.

Maar een Quad 405 is natuurlijk geen JLH klasse A versterker waar ik al de voeding en koelplaten van heb liggen. Afhankelijk hoe goed deze bevalt bouw je het experiment in een leuke kast in wat dan uiteraard de grootste kosten post wordt. Bevalt het niet dan ben je Eur. 19 armer voor een leuk klasse A stereo amp project.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
ChromeMaximaII
Berichten: 2413
Lid geworden op: 09 aug 2014, 21:02

22 dec 2018, 11:44

Robertvs schreef:
22 dec 2018, 10:44
voor dit bedrag ging ik niet zelf meer prutsen:

https://nl.aliexpress.com/item/QUAD-405 ... 32291.html
Het gewoon schaamteloos klonen van niet alleen de inhoud maar ook behuizing, merknaam en typenummer vind ik walgelijk. :evil: :twisted: Hoop dat elke levering van zoiets bij elke douane gelijk door de shredder gaat.

Will schreef: Lekker warm met de Kerst :mrgreen:

Ik vraag me af waarom je bij klasse A matched pairs nodig zou hebben. Dat is toch iets voor klasse B.
In elk geval een leuk experiment om eens aan te meten.
:lol: :roll:

Ter leering ende vermaeck zijn dit soort projectjes altijd erg geschikt, maar het blijft wel zo dat in 50 jaar tijd de ontwikkelingen op versterkergebied niet stil hebben gestaan. Een beetje LM3886 eindtrap doet het in alle opzichten beter.
MGf
Berichten: 564
Lid geworden op: 24 jan 2016, 10:33
Locatie: Regio Arnhem

22 dec 2018, 13:50

Fotohuis schreef:
22 dec 2018, 10:16
..... in het kader van de energie transitie van gas naar electra. :mrgreen:

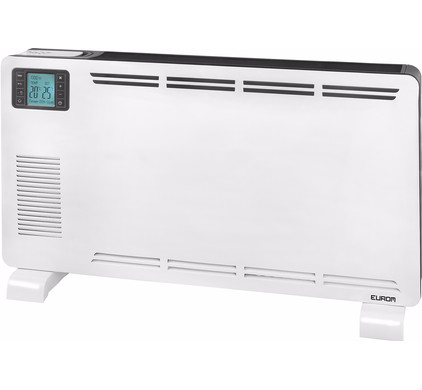

Dan is dit toch veel beter?
Afbeelding
Bron: https://www.coolblue.nl/product/790739/ ... -2200.html

Die staat inmiddels hier in de woonkamer om de te veel opgewekte zonne-energie te hergebruiken en daarmee het gasverbruik te reduceren. :mrgreen: :mrgreen: :mrgreen:
~ Mark ~
Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

22 dec 2018, 17:42

Vast met de voeding begonnen:

Nog een goede ringkern van 2x 18V liggen dus dat kan mooi met 2 stuks 20A diodes.

Afbeelding
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
Fotohuis
Berichten: 6598
Lid geworden op: 19 feb 2016, 17:37
Locatie: R'stein soms Mykolaiv
Contacteer:

23 dec 2018, 22:37

Met 2x 20.000uF. Onder 4 ampere belasting ca. 24VDC. Zonder belasting <0,8mV rimpelspanning.
Dissipatie: 24V x 1,2A ruststroom is ca. 29Watt x 0,9K/W = 26'C verhoging + 20'C (kamer temperatuur) = 46'C van het koelblok. Gaat dus net met 2 grote 0,9K/W koelplaten/blokken. 55'C is eigenlijk wel het maximum.

Afbeelding

Afbeelding

http://www.globalxs.nl/home/t/tinholt/a ... 2--BPJXs0w

Wat gebruikers ervaring. Kennelijk nog uit het Hfl. tijdperk.
http://www.svema.info
Dynavox TPR-3 6N3P-EV voorversterker, ET-100+Teufel U.20, Theater 500. N4504, N4511, N4450, N2521, N2507, (1)408, 212, 312, 222, draaitafels +GP401/412 Mk2 Sh./MC-3. CD204, CDF200. NAD C352, C422, C521BEE+FB820. 22RH743+22RH544/79R
Gebruikersavatar
ChromeMaximaII
Berichten: 2413
Lid geworden op: 09 aug 2014, 21:02

24 dec 2018, 00:57

Geen JLH, maar bedoeld ter inspiratie deze oude application note van Mullard, 20W (in 4 ohm) klasse A met sliding bias. Scheelt in dissipatie. Staat ook in het boek 300 Schakelingen van Elektuur.
Gebruikersavatar
Harry
Berichten: 9447
Lid geworden op: 07 dec 2009, 19:58
Locatie: Bij Arnhem

24 dec 2018, 11:06

Leuk project, ga dit topic volgen. Ben heel benieuwd naar het eind(geluids)resultaat!

Een klasse-A versterker staat ook nog op mijn verlanglijstje, gewoon omdat het theoretisch gezien een mooi klassiek idee is. Een beetje meer stroomverbruik maakt niet uit, lekker kacheltje :)
Van alle dingen die ik ben kwijtgeraakt mis ik mijn verstand het meeste...
Plaats reactie
