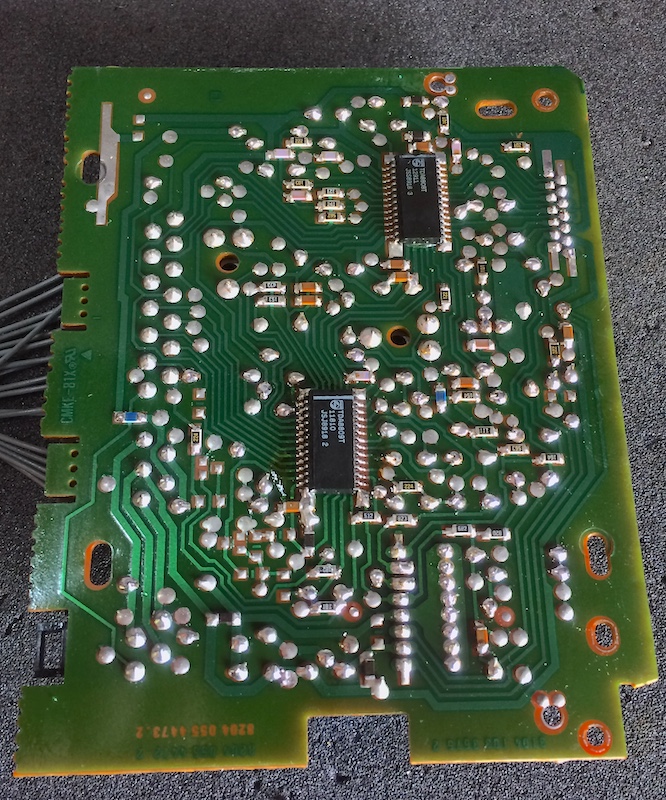

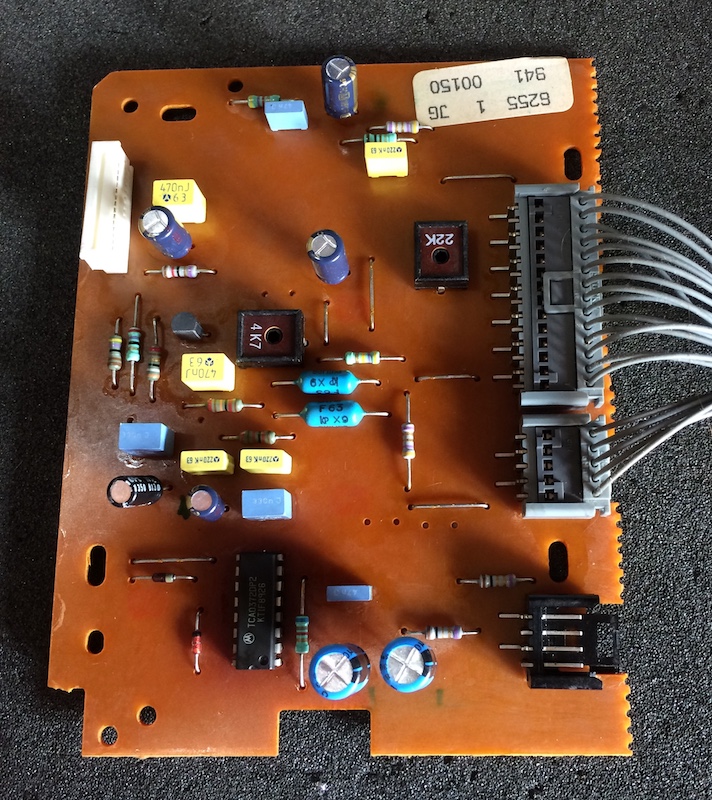

Servo print onder CDM-1 mk2 schoongemaakt en voorzien van nieuwe elco's
en print opnieuw gesoldeerd, ook hier al barstjes in solderingen... :geek:
Afbeelding

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:42, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

28 sep 2017, 18:27

movieman schreef:Ik zou de voeding weer origineel maken...
Dat ga ik zeker doen..verslikte me in de cognac :mrgreen: .rateltje in audio op links..

20 mVolt ellende op de +10 en -11
Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:42, 1 keer totaal gewijzigd.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

28 sep 2017, 19:05

Rateltje in de audio door een slechte voeding? De LM's moeten op de in- en uitgang worden ontkoppeld met keramische 100nF condensatortjes, kun je misschien eens uitproberen...

Lees hier: gewoon weer origineel maken dan ben je hopelijk van de ellende af. Zo heel slecht zijn moderne zeners niet dus het zal allemaal wel meevallen...
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

28 sep 2017, 19:19

bramjacobse schreef:
movieman schreef:Ik zou de voeding weer origineel maken...
Dat ga ik zeker doen..verslikte me in de cognac :mrgreen: .rateltje in audio op links..

20 mVolt ellende op de +10 en -11
Dat kan als de regelingang geen Ctje heeft, of als de ingangsspanning te laag is. Die LM3xx heeft wat meer spanningsval nodig dan een 78xx of 79xx.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

28 sep 2017, 19:32

Ik gebruik deze schakeling van circuits online meestal als referentie. Daar zitten intelligente heren die heel goed over dingen nadenken, hier ook trouwens, hè Will. :mrgreen:
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

28 sep 2017, 20:10

Ik heb nog eens zitten kijken naar de modificaties, ik wordt er geen wijs uit.

7808 7805 7905 zijn vervangen door LM317 & LM337.
De 47uF zijn vervangen door 1500 uF ,
De zener van 3,3 volt zit nog op de print...?!

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:43, 2 keer totaal gewijzigd.
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

29 sep 2017, 09:05

Ehhh??? Een paar tikfoutjes in je vorige post, Bram? Schema en tekst kloppen niet met elkaar.
Om kort te gaan: met een LM337/317 en 17V voeding moet een prima 10 en -11 Volt te maken zijn.
Maar dan natuurlijk zonder die zeners... :roll:

En over die modificaties: Doe geen moeite, cognac en sigaren modificaties zijn nooit te begrijpen.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
esgigt
Berichten: 3766
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

29 sep 2017, 10:07

Will schreef:Doe geen moeite, cognac en sigaren modificaties zijn nooit te begrijpen.
Tenzij die modificaties vanuit een engineering standpunt verklaarbaar/verdedigbaar zijn... En dat is soms echt wel het geval.

Niet altijd... soms zijn ze ook pure onzin en als je daarop doelt heb je natuurlijk groot gelijk.
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

29 sep 2017, 13:21

En de verbinding ( Draadbrug ) tussen Digitale en Analoge aarde is weg geknipt. :think:
Albert900
Berichten: 1930
Lid geworden op: 04 apr 2013, 22:56

29 sep 2017, 13:43

Ja, dat zie je bij nagenoeg alle modificaties. Argument: digitale "rommel" weghouden bij de analoge keten.
CD304,FA920,FT930,FT950,FV930,CD931,CD940,CD950,FC931,FC950,DCC900,DCC951,DSC950,
DSS930,CDI220,CD753,DCC730,FC870,EQ670,SX6090/190/290/390/5877,AH489,CD614,AF977,
DAT850 (en z'n JVC halfbroer). 4x RH541,2 xRH544/00R,2xRH544/78R,2xAH586 en 2xAH587.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

29 sep 2017, 14:36

Will schreef:Ehhh??? Een paar tikfoutjes in je vorige post, Bram?
Teveel congac :obscene-drinkingdrunk:
esgigt
Berichten: 3766
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

29 sep 2017, 14:39

bramjacobse schreef:En de verbinding ( Draadbrug ) tussen Digitale en Analoge aarde is weg geknipt. :think:
Doorgaans zijn die twee op slechts één plek op zekere wijze verbonden. Je wilt tenslotte geen potentiaal verschil van vele volts tussen analoog en digitaal, komt de werking niet echt ten goede. :mrgreen:
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

30 sep 2017, 13:24

Zo de voeding is weer origineel, en wat denk je...." reutel weg :whistle:
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

30 sep 2017, 13:36

:happy-wavemulticolor:
Gebruikersavatar
Jeroen
Berichten: 616
Lid geworden op: 25 jun 2005, 15:23

03 okt 2017, 18:35

Een dac mag wel een schone voeding hebben, daar is wel wat te halen, en de oscillator (7220) ook.
Ontkoppelen met ferrite beads en c's.. Goedkope sigaren maar wel effectief. Vermoed dat hf op de voeding de boel wat meer jitter bezorgt.
Mooi project dit. Doet me eraan denken nog eens met de cd85/cdd882 mix verder te gaan. Die print kwam uit een cd85 van bram, in een 882 gezet, eeprom omgezet toen werkte het display.
Helaas is dat zo'n dc-gekoppeld ding. Klinkt niet lekker ondanks nieuwe onderdelen. Wil er die dc rommel nog eens uit slopen. Wrs geven die ingangen voor de dc correctie vervorming op het signaal.

Als je dat wil weten trek bij een cd960 het stekkertje van de koptelefoon print er eens uit, heb je ook minder vervorming. Elke halfgeleider die ergens aan je signaal hangt en niet nodig is eruit.. Philips haalde dan de afknijptorren nog wel met de basis onder nul, dan valt de ellende mee..
