Marantz CD80 zelfbouwkit

Natuurlijk is er meer in de wereld dan alleen vaderlands trots. Waar stoeien we nog meer mee? Laat het hier zien!

Moderator: Moderators

Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

20 sep 2017, 11:12

Gisteren ontvangen 28 Kilo CD80 onderdelen.

Afbeelding

Advertentie tekst..

Onderdelen Marantz CD80
Bovenkap 2x
Front 2x
Zamac zijpanelen 4x
Bodemplaat 2x (1 met voeding)
Mainboard 2x
Achterzijde 2x
Loopwerk 2x
Met volumeregeling
Kleine onderdelen: schroefjes, dopjes e.d.
Technische staat van elektronische onderdelen zijn niet bekend.
Daar moet toch 1 werkend exemplaar van te maken zijn...?!

Afbeelding

Na wat rondneuzen in doos vol spullen , en puzzelen met onderdelen en servivemanuals,
Denk ik dat het gaat lukken...ik zie wel diverse modificatie van de vorige eigenaar , maar niks heel raars

Afbeelding

Werkende de TDA1541a S1 nog...even van het mainboard gedesoldeerd en in een test speler gestopt. en ja zeker. muziek.. :violin:

Afbeelding

De twee werkende TDA1541a S1..

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:39, 1 keer totaal gewijzigd.
Karsten
Berichten: 5848
Lid geworden op: 17 sep 2012, 14:07
Locatie: Bakermatregio van ons geliefde merk.

20 sep 2017, 11:22

Mooi, Bram! :D
Jij bent weer even van de straat... :mrgreen:
Meten is weten en weten wat je meet.
Albert900
Berichten: 1924
Lid geworden op: 04 apr 2013, 22:56

20 sep 2017, 11:27

Als ik je hier zo volg maak je er minstens 2 werkende van :D
CD304,FA920,FT930,FT950,FV930,CD931,CD940,CD950,FC931,FC950,DCC900,DCC951,DSC950,
DSS930,CDI220,CD753,DCC730,FC870,EQ670,SX6090/190/290/390/5877,AH489,CD614,AF977,
DAT850 (en z'n JVC halfbroer). 4x RH541,2 xRH544/00R,2xRH544/78R,2xAH586 en 2xAH587.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

20 sep 2017, 11:32

Waar vind je zoiets en waarom ligt het ding helemaal uit mekaar?
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

20 sep 2017, 12:08

Als eerste de voeding maar eens getest.
Hey, wat is dat ..? :o , voeding modificatie , doorgeslepen print sporen , metaalfilm weerstanden.?!

Afbeelding

Afbeelding

De 78xx & 79xx zijn vervangen door LM317 & LM337.

Afbeelding

Meten is weten :geek: , we missen de +19 volt...Fusible weerstand 4,7 ohm stuk...
Verder is alles aanwezig..
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:39, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

20 sep 2017, 13:46

movieman schreef:Waar vind je zoiets en waarom ligt het ding helemaal uit mekaar?
Misschien omdat iemand van 3 CD80's - 1 werkende CD80 heeft gemaakt of er gewoon 2 kapot heeft geknutseld.
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

20 sep 2017, 13:50

De voeding werkt inmiddels weer en ik heb hem houtje-touwtje in elkaar gezet.
om de CDM1 mk2 even te testen...en we hebben beeld :-)

Afbeelding

Afbeelding
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:39, 1 keer totaal gewijzigd.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

20 sep 2017, 14:17

bramjacobse schreef:... of er gewoon 2 kapot heeft geknutseld...
Dat zal het wel zijn! :mrgreen:

Past mooi bij de Marantz DD-82, is uit dezelfde serie.

Ik zou de voeding weer origineel maken...
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

20 sep 2017, 14:47

Ik niet. Je ziet dat de uitgangsspanning van de regelaars kunstmatig verhoogd is met twee zeners.
Die twee LM3xx geven een stabielere spanning dan een regelaar met een zener.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
esgigt
Berichten: 3766
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

20 sep 2017, 15:14

Will schreef:Die twee LM3xx geven een stabielere spanning dan een regelaar met een zener.
Ja, maar voor een goede werking moet je de "sense" ingang van de LM3xx'en goed afvlakken. Daar hoort dus nog een elko van ca. 22uF tot 47uF naar grond bij. Ook de elko aan de uitgang mag groter.

Daarnaast reguleren LM3xx regelaars pas optimaal als de stroomafname > 50mA is.
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

20 sep 2017, 16:57

Albert900 schreef:Als ik je hier zo volg maak je er minstens 2 werkende van :D
Dat gaat helaas niet , diverse onderdelen zijn ondeskundig uitklaar gehaald en dus defect , o.a. afgebroken plastic ect ect...en er was maar 1 voeding.

Gr bram
Gebruikersavatar
Will
Berichten: 3687
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

20 sep 2017, 17:35

esgigt schreef:
Will schreef:Die twee LM3xx geven een stabielere spanning dan een regelaar met een zener.
Ja, maar voor een goede werking moet je de "sense" ingang van de LM3xx'en goed afvlakken. Daar hoort dus nog een elko van ca. 22uF tot 47uF naar grond bij. Ook de elko aan de uitgang mag groter.

Daarnaast reguleren LM3xx regelaars pas optimaal als de stroomafname > 50mA is.
De application notes van TI zeggen er dit over:

CADJ is recommended to improve ripple rejection. It prevents amplification of the ripple as the output voltage is adjusted higher. 10uF for advanced ripple rejection.
• Ci is recommended, particularly if the regulator is not in close proximity to the power-supply filter capacitors. A 0.1-μF or 1-μF ceramic or tantalum capacitor provides sufficient bypassing for most applications, especially when adjustment and output capacitors are used.
• CO improves transient response, but is not needed for stability.

En load regulation is gespecificeerd op 0,1% van Vo tussen 10mA en 1,5A
Laatst gewijzigd door Will op 20 sep 2017, 17:39, 1 keer totaal gewijzigd.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

20 sep 2017, 17:36

Als je een TDA1541 + SAA7220/B "over" hebt dan wil ik ze wel hebben of misschien de hele print dan zit de receiver er ook meteen bij.
esgigt
Berichten: 3766
Lid geworden op: 22 feb 2013, 15:13
Locatie: ergens in Zuid-holland

20 sep 2017, 20:28

Will schreef:De application notes van TI zeggen er dit over
Ik ken de Application notes van TI ook... ik ken de resultaten van expirimenten aan die dingen ook.

De waarden in Application notes werken goed, maar zijn niet optimaal.
CD880, FT880, RH544, PM2519, BX510A, 22RH720, GA312 (Aristona) ;)
Gebruikersavatar
bramjacobse
Berichten: 1304
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

21 sep 2017, 18:22

In een poging om geluid uit de speler te krijgen , heb ik hem eerst digitaal aangesloten.
Zonder succes.. :( ,

Het schema er bij gepakt en met scope en multimeter signalen gevolgt en opzoek naar het s/p-dif signaal dat stopt bij de 74LS08 &-poortjes, daar zit een "relais-control" signaal dat invloed heeft op de Digital-output on/off schakelaar, de smd-fet blijkt hier al eens een soldeerbout gezien te hebben. Ja je gelooft het niet de smd-fet zit op zijn kop gemonteerd... :mrgreen: , die is al eens van de print af geweest.
De op zijn kop gemonterde smd-fet er afgehaald en ja wel audio via de externe D/A.. :violin:

Afbeelding

Het relais-control signaal komt uit het DC-protection circuit
dat veel meer bestuurt o.a de uitgang-relais en wat leds op het front "play pause random repeat"

Afbeelding

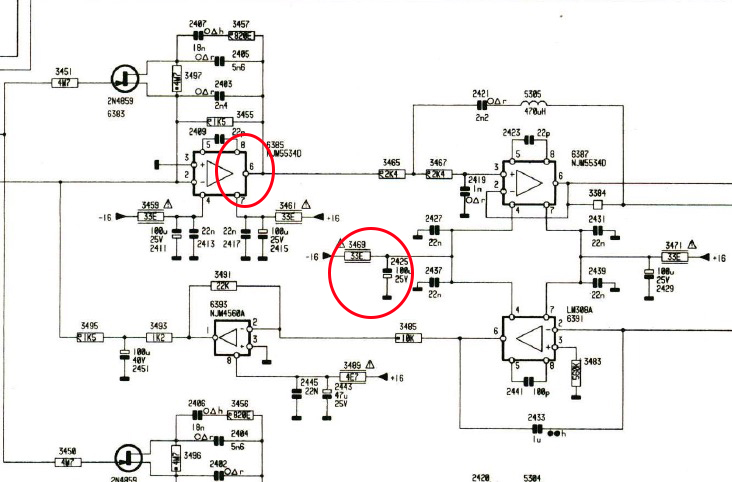

Na het terug plaatsen van de DAC maar eens gaan meten op eerste opamp een NE5534.
en op 1 van de NE5534 een DC offset dat er voorzorg dat het protection circuit zijn werkt doet en niets op de uitgang zet, maar dat probleem was snel gevonden, er mist een weerstand die de opamp van voeding voorziet en ook een elco ontbreekt.

Afbeelding

Afbeelding
Na het plaatsen van de weerstand en een elco schakelen de relais netjes als de speler wordt aangezet , en gaan de leds op het front branden als de cd draait....

Na het plaatsen van een reserve cinch-chassis-deel komt er zowel analoge als digitale audio uit de speler

Afbeelding

Van het weekend maar eens de remote volume regelaar aansluiten..
Laatst gewijzigd door bramjacobse op 04 jan 2018, 10:40, 6 keer totaal gewijzigd.
