06 apr 2012, 20:03

Geniaal, niets weggooien hahaha
Hier stond "vroeger" een hele opsomming apparatuur, helaas kunnen er maar 255 tekens...
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

09 apr 2012, 15:16

2e paaschdag, uiteraard geen fok te doen dan maar traditioneel
wat knutselen. Die 1500 gromsoundmod moest nog een keer in het
Thomas2 exemplaar gesleuteld worden, lag al klaar in een doosje
opgebouwd met sloopspul uit exemplaar 1 (geslacht).

Netjes stap voor stap ingebeund en getest, geen verrassingen.
Nog een paar opmerkingen tot nut van navolgers:
-de schakelbout op de trommelbeugel mag niet te hoog uitsteken
dan loopt ie namelijk tegen het dak aan (merk je pas na dichtschroeven).
-er moet genoeg draairuimte zijn voor het vlaggetje dat de 220 switch
bedient, dus DIN audiobus eruithalen (overbodig, dat kan ook vanaf de
AV bus gehaald) en de wit nylon stelschroef op een van de microswitches
moet eruit. Bovendien moet de strip waar dat schroefje ingedraaid zat
iets weggebogen worden.
-ter vervanging van het morfsnoer gebruik ik het liefst een 8je, dat
is prettiger dan zon dik 3 polig computersnoer. In deze zat een 2 delige
entree waarvan het binnendeel simpel te verwisselen was door een 8je, past
allemaal net als je de schroefgaatjes iets uitvijlt. Makkie!

De cassetteremontgrendelpal en rolaandrukker zitten nog origineel, het blijkt
te werken omdat ik al eerder de harakiri-trekveren had ingekort = stugger dus
dan stopt het spul blijkbaar op de goeie plek. Misschien is pinksteren een
mooie dag om die tweede mod in te bouwen.
En dan meteen de binnenbandmod om de snelspoelaandrijving want spoelen doet ie
inmiddels helemaal niet meer.

Party on, houtenBAKkenlovers!
Bijlagen
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

09 apr 2012, 16:38

Aha, de meester zelf aan het werk :D

Mijn 1500 spoelt ook bijna niet meer, is da de schuld van de gladde as?
Was al op zoek naar de race fiets binnenband, maar nog niet gevonden.

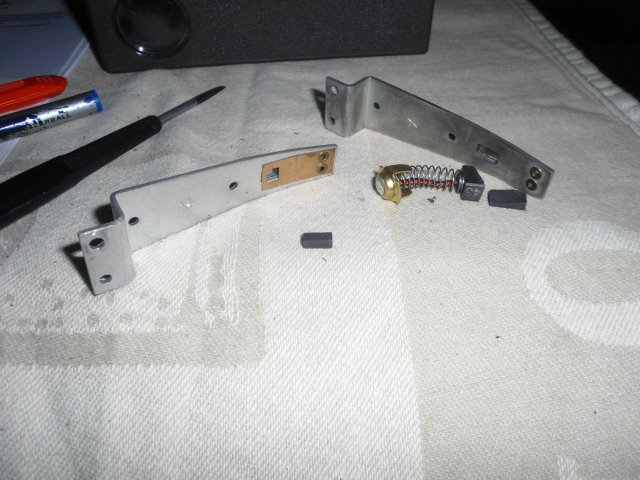

Wat te doen als je het borsteltje kwijt raakt van de beugel boven de koptrommel?
Wel, eentje maken!
Afbeelding
Als basis een koolborstel uit een bovenfrees.
Het spul is knetterzacht dus makkelijk op maat te vijlen.
Wel zwarte klauwen. :mrgreen:

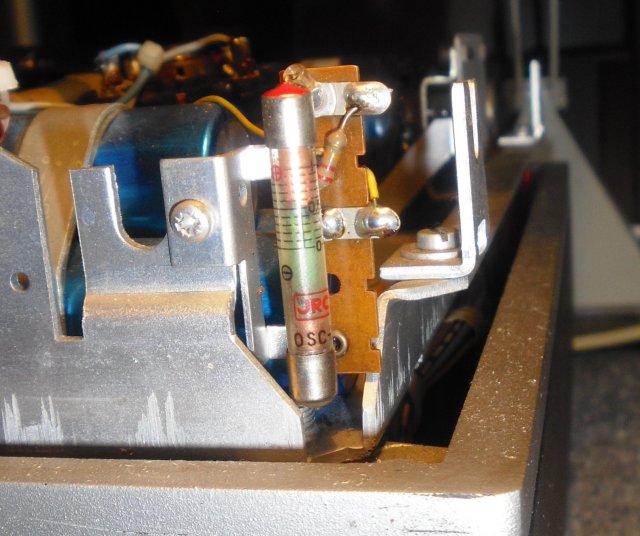

Weet iemand hoe je de urenteller afleest van de n1500?
Ik heb er nog nix over kunnen vinden.
Afbeelding
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

10 apr 2012, 09:48

tja ik las ook in de manual dat dat er vanaf een bepaalde versie in zit maar ik heb er zelf nog nooit een aangetroffen, of ze zitten erg goed verstopt. Het zou ''chemisch'' werken, zeg het maar.
Affijn bij die brakke bakken die wij annu nu onder handen hebben zal de beoogde levensduur wel ruim voorbij zijn :lol:

De binnenband is in mijn geval gewoon van een standaard fiets 26x1 3/8(ik heb niks anders uiteraard), past al wat strak dus reesfiets krijg je er niet omheen vermoedelijk. Om het witte vlak onder de capstan trekken, even netjes rondom vlakmaken (schroevedraaier ertussen) en afsnijden en het werkt weer prima. Was alles maar zo simpel op te lossen.

After beun info: als de din audiobus eruitgaat moet je de schakeldraadjes aan de zijkant (zwartwit gestreept) doorverbinden anders denkt ie dat je extrern audio aanbiedt en heb je geen tunergeluid meer. Dit zag ik te laat in het schema, komt wel bij de volgende ronde. Op Play audio uit heeft het gelukkig geen effect.

En mbt de gescheiden lum chroma output die zit standaard op die AV bus (pin 6 midden is kleur) kan je volgens mij zo doorverbinden aan een S-vhs ingang. Verder naar binnen (nabij de modulator) zijn er zelfs 3 losse signalen lum chr en sync beschikbaar die met 3 torretjes tezamen worden gemengd tot een CVBS signaal dat de modulator ingaat. Daar had ik hem dus ook kunnen aftappen, maar simpel op de AV bus aanmekaarhangen was sneller, scheelde weer een chassisdeel.

We komen er wel!
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

10 apr 2012, 17:38

Aha, normale fietse band heb ik hier nog wel :D

Toevallig was ik vorige week ook in de weer met de av out,
had de wit/zwart inderdaad al aan elkaar geknupt.
Afbeelding

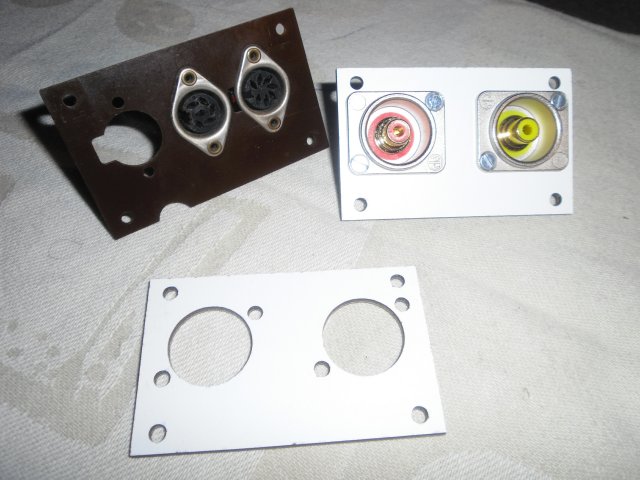

Ik had reeds een paar plaatjes gefreest op ut wark, maar was er nog niet tevreden over.
Trespa plaatjes zijn wat te dik, was al op zoek noar een stukkie pertinax.
Als je de 4 schroeffies uit de bevestiging draait, kun je er mooi m3 in tappen.

De chro en lum heb ik maar volgens je website aan mekaar gedraaid om tot composiet te komen.
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

11 mei 2013, 17:34

Hmmpfff,

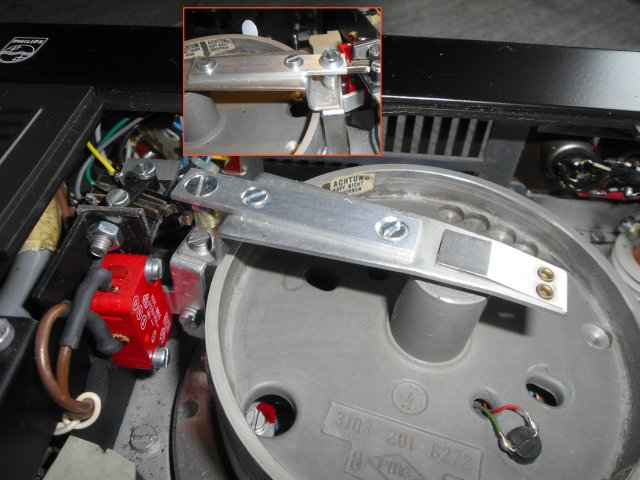

Wil ik de dekkel weer op mijn n1501 schroeven, blokkeert de boel.
Blijkt dat de schroefjes van de arm tegen de deksel aan lopen.

Afbeelding

De gaten verzonken en schroefjes met verzonken kop gebruikt, en het geet net.
De brandnieuwe aandruk rol houd stand :D
As ut neet kapot is moi ut niet maak'n!
Harrie
Berichten: 9390
Lid geworden op: 25 dec 2011, 11:24
Locatie: Geldersche Achterhoek
Contacteer:

11 mei 2013, 17:49

G A A F :)
mooi opgelost met die verzonken schroeven :wink:

grt, Harrie

ps. fietsenbinnenband heeft toch altijd 2 vouwen ? zie je dat niet terug op de rol ?
Als dat stukje fietsenband er heel strak omheen zit, niet waarschijnlijk...? ut is moar ne vroage :D :D
F7215,AH103,AH109+209+309,AH305,AH306,N5431,N2554,N5846,N7300,EW5506,N6330,22AH109,
CD104,CD204,RH831,RH732,RH720,AH794,VR2340,VR600,CD670,CD582,CDR760,CD930,CD100,
DCC951,DCC900,CDi210,VLP720, 2xAH489, 2xJBLG7, 4xAH492H, 2xMFB 587, 4xMFB544, 4xMFB541
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

11 mei 2013, 18:16

Ik doelde op de pinch roller Harrie :D
Afbeelding
De fietse band is gebruikt om het tussenwiel weer wat meer grip te geven.
As ut neet kapot is moi ut niet maak'n!
Harrie
Berichten: 9390
Lid geworden op: 25 dec 2011, 11:24
Locatie: Geldersche Achterhoek
Contacteer:

11 mei 2013, 20:31

o.k. nu is het me WEL duidelijk.
ligt aan mij :roll: :lol:
F7215,AH103,AH109+209+309,AH305,AH306,N5431,N2554,N5846,N7300,EW5506,N6330,22AH109,
CD104,CD204,RH831,RH732,RH720,AH794,VR2340,VR600,CD670,CD582,CDR760,CD930,CD100,
DCC951,DCC900,CDi210,VLP720, 2xAH489, 2xJBLG7, 4xAH492H, 2xMFB 587, 4xMFB544, 4xMFB541
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

12 mei 2013, 15:31

=VCR tip no 5 zie mijn website.

Afbeelding

(leuke site hoor Harrie, wel eens bezocht? :lol: :lol: )
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
jamie
Berichten: 2516
Lid geworden op: 25 jan 2007, 08:22
Locatie: Wormer

12 mei 2013, 15:43

Ben bang dat ik die tips ook nodig heb, heb net een n1501 afgetakeld.
Eerst maar eens snaren bestellen.
En daarna een paar uur drekscheppen.
Leve de latex handschoenen van de Aldi :lol:
Ben nu de tel echt kwijt..
Nee, hoor.. Mijn hobby loopt echt niet uit de hand..
Of toch??
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

12 mei 2013, 19:07

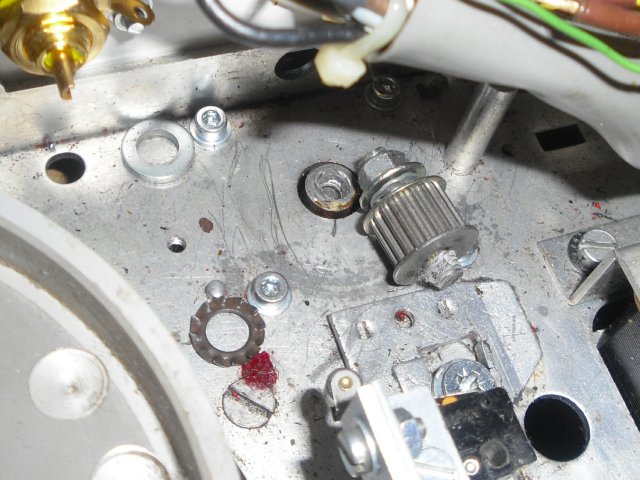

Bij het verplaatsen van mijn zooi viel me op dat er losse plaatjes in mijn n1500 lagen.
Geen wonder want...
Afbeelding
Het tandwieltje was altijd al een beetje wobbelly,
en heeft de constante kracht van de veren niet kunnen houden. :oops:

Geen nood, een oplossing is snel bedacht. :mrgreen:
As ut neet kapot is moi ut niet maak'n!
Harrie
Berichten: 9390
Lid geworden op: 25 dec 2011, 11:24
Locatie: Geldersche Achterhoek
Contacteer:

12 mei 2013, 20:47

=VCR tip no 5 zie mijn website.
(leuke site hoor Harrie, wel eens bezocht? :lol: :lol: )
ja hoor, staat zelfs onder "Favorieten" :!: 8)
maar dit was me effe ontgaan,... en ik heb zo'n N1500 nog nooit van binnen gezien.. :roll:
grt, Harrie
F7215,AH103,AH109+209+309,AH305,AH306,N5431,N2554,N5846,N7300,EW5506,N6330,22AH109,
CD104,CD204,RH831,RH732,RH720,AH794,VR2340,VR600,CD670,CD582,CDR760,CD930,CD100,
DCC951,DCC900,CDi210,VLP720, 2xAH489, 2xJBLG7, 4xAH492H, 2xMFB 587, 4xMFB544, 4xMFB541
Gebruikersavatar
Plips
Berichten: 3800
Lid geworden op: 23 jul 2009, 19:24
Locatie: Het wilde oost'n

13 mei 2013, 06:23

Het Riniriem tandwieltje??
Hier stond "vroeger" een hele opsomming apparatuur, helaas kunnen er maar 255 tekens...
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

13 mei 2013, 09:38

OK op duurtest afgekeurde mod dus, wie bedenkt wat beters? 8)
ik vermoed dat die riniriem te strak heeft gestaan. een beter boutje (12.9 ipv praxis.0) zou ook nog kunnen helpen.
