Gromsound n1500 mod

Ook op TV en videogebied heeft Philips diverse hoogstandjes op zijn naam staan. Denk aan VCR, Video2000 en de diverse onverwoestbare TV chassis. Al het tele-gebabbel kan hier plaatsvinden!

Moderator: Moderators

Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

19 okt 2011, 22:59

Hallo, ik ben Marinus.
Korte tijd geleden kocht ik een n1501 met de bekende kwalen.
Daarom heb ik de gromsound mod uitgevoerd.

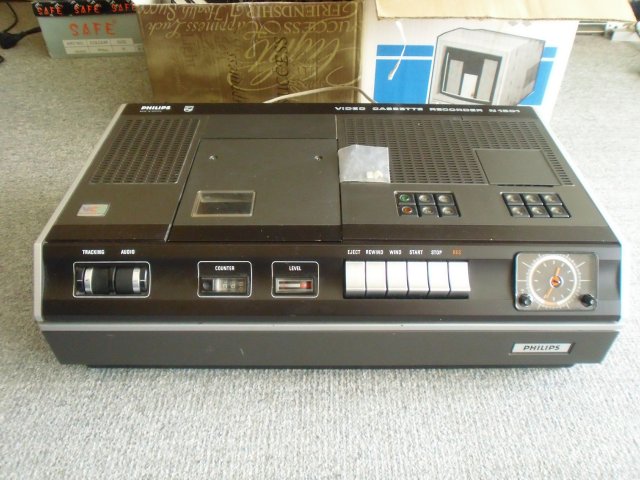

Afbeelding
In deze staat kocht ik de machine, het (krak) tandwieltje er los bij.

Afbeelding
De verkoper was zo vriendelijk om voor mij de snarenzooi te verwijderen (bedankt harrie!)

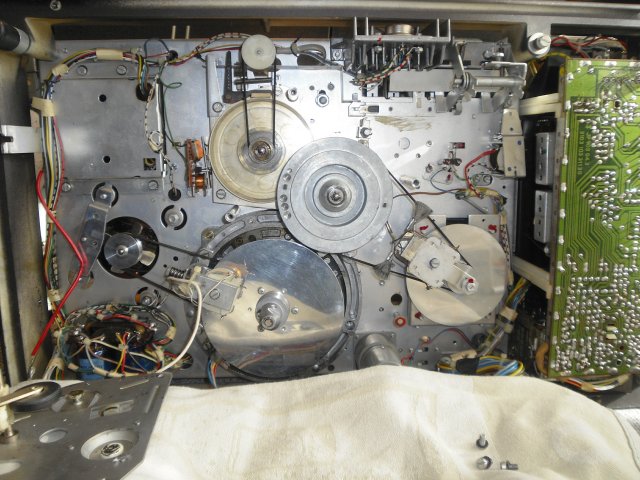

Bij J. van Schaik Consultancy kocht ik nieuwe snaren.

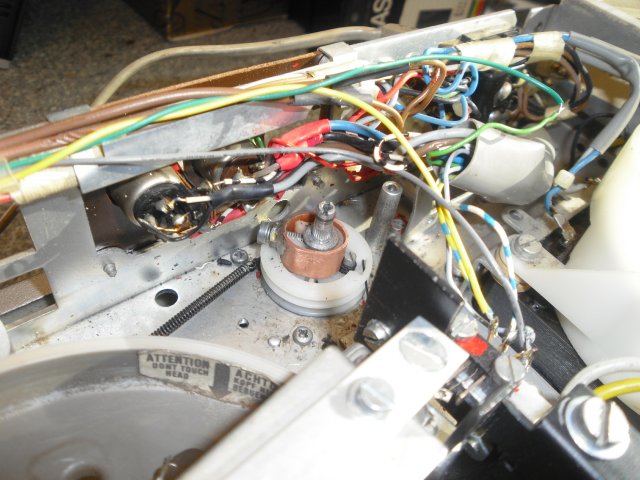

Afbeelding
Met de bekende koper piep methode heb ik de katrol weer met de as verbonden.
De veren heb ik zo gelaten, niet ingekort oid.

Dan het lastige deel, de cassettehaspelontgrendelgeval

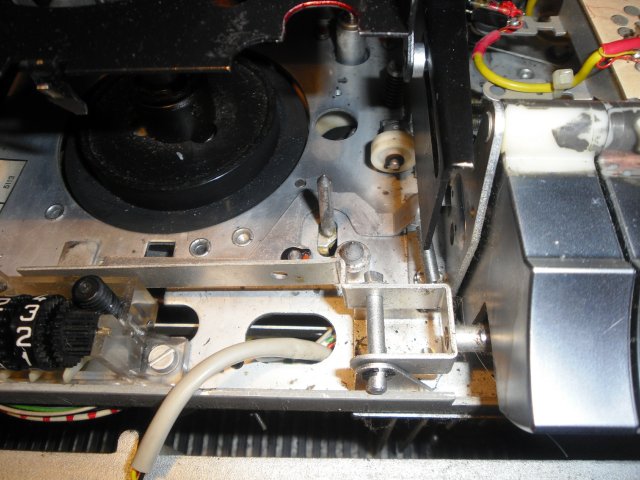

Afbeelding
Eerst heb ik de bodem van de cassette houder afgetekend, en rond uitgevijld.

Afbeelding
Daarna de ronding overgenomen op de beugel die eronder zit.

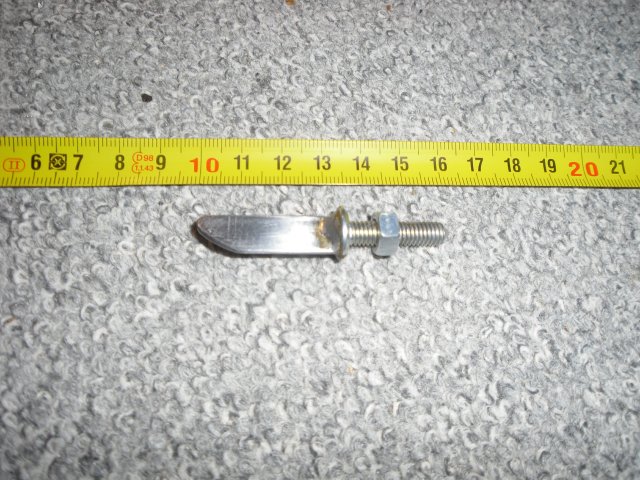

Afbeelding
Dit is de vervanger, een m6 bout met daarop gesoldeerd een rond gevijlde strip.
De bout had al een groef waarin de strip paste.
De strip is zo gevijld, dat hij in een cassette past.
Ik heb een cassette open gemaakt om te kijken of het hele spul word ontgrendeld.

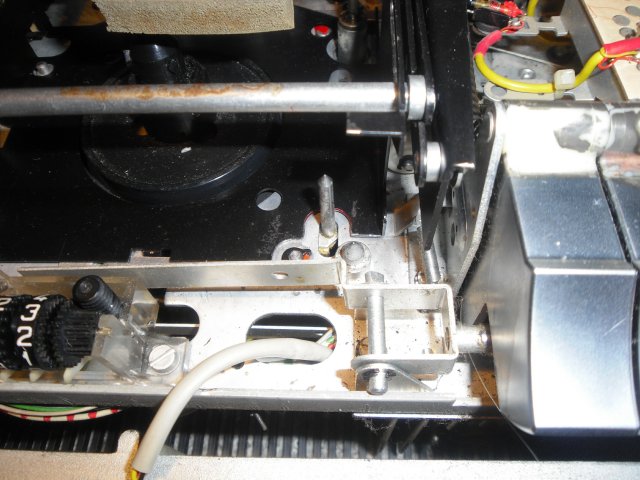

Afbeelding

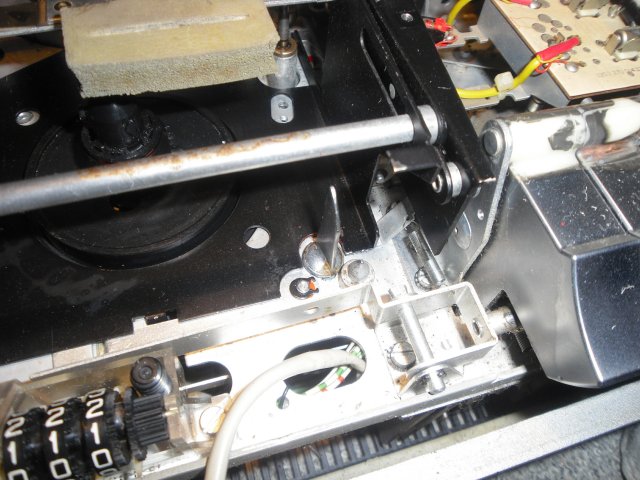

Zo ziet de vin eruit gemonteerd in de machine.
De sleuf is net iets te smal voor een m6 bout, maar dat is eenvoudig iets op te vijlen.
Doordat de boel in een sleuf zit, is er ook nog een beetje stel mogelijkheid.

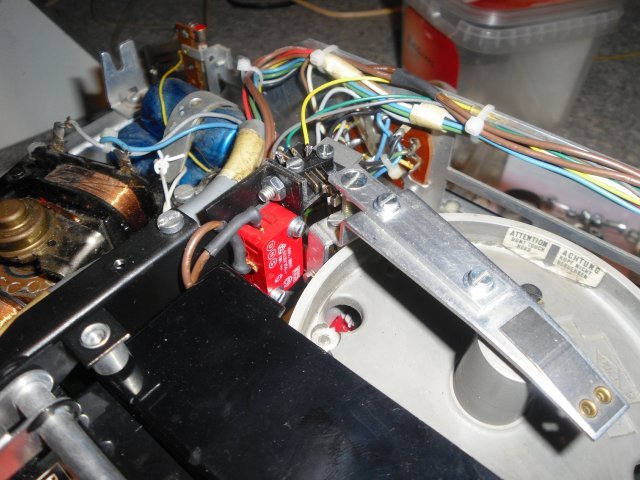

Afbeelding
Dan de schakelaars, de grote 220volt heb ik links onder op het cassette frame gezet, en word bedient met een lip.
Ook te zien de uitrijg schakelaar bovenop.
De plek en de groote van de lip heb ik bepaald met een stukje papieren sticker.
Plak het aan de beugel, en draai de zooi handmatig rond.
Je kunt de sticker wat trimmen en kijken of alles vrij loopt.
Daarna heb ik de lip van een stukje alu gemaakt.


Afbeelding
Het cassette frame

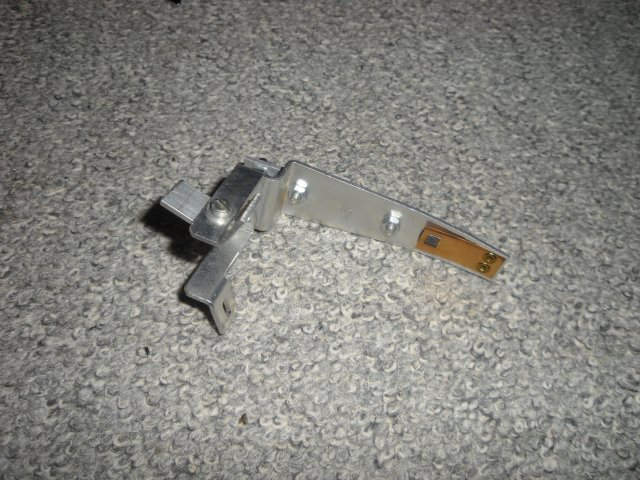

Afbeelding
De beugel met de lip om de schakelaar te bedienen.

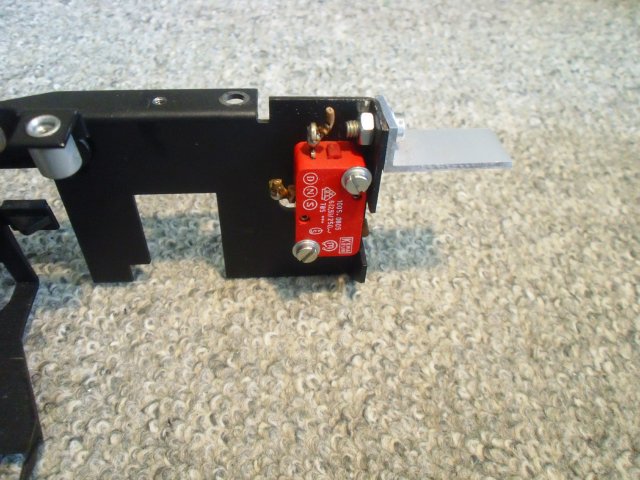

Afbeelding
De inrijg schakelaar.
Ook is te zien, de blokkering van de voorspannings hevel.
En de afwezigheid van de tandwielen zooi. :mrgreen:

Afbeelding
De machine loopt, maar ik zoek nog een aandrukrol, wie o wie kan me daaraan helpen?
Deze rol is niet meer te redden, er zitten kloofjes in van wel 2mm diep.

Mijn dank gaat uit naar gromsound voor het idee, dit forum, en naar Wil voor de service manual!
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
Plips
Berichten: 3800
Lid geworden op: 23 jul 2009, 19:24
Locatie: Het wilde oost'n

21 okt 2011, 17:44

Waaauw, mooi gedaan, e.e.a. duidt op voorkennis.
Zeker goed gedaan.
Die drukrol leek zo op het oog al vierkant :lol:
Hier stond "vroeger" een hele opsomming apparatuur, helaas kunnen er maar 255 tekens...
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

22 okt 2011, 15:48

HULDE voor deze eerste navolger van de N1500mod, en ook nog eens veel netter uitgevoerd... tja ik ben maar een botte fietsemaker als het werkt is het mooi genoeg ;-)
Fraai die haaievin op dat boutje, en dat die 220 switch daar nog tussen paste!

Wie heeft een rol voor deze man dan kunnen we zien of het ding normaal wil werken in deze uitvoering!

gromsound afd uitvindingen
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

22 okt 2011, 17:42

Dank u, dank u!

Eerst moet er iemand (gromsound) op het idee komen, voor mensen het na kunnen bouwen.

Het is net ofdat de schakelaars op die plek horen, getuige de diverse uitsparingen.

Hoe vaak dat miezerige c clipje van de switch is weg gesprongen weet ik niet meer.
Laatste keer viel hij in de machine :oops:
Ik vond em gelukkig elke keer weer terug.

Help rini aan een rol :mrgreen:
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

20 nov 2011, 22:41

Ow troep fillempie:
http://www.youtube.com/watch?v=UtjXBpwHD-k
Zie het mechanisme in actie.
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
Dominic
Berichten: 1103
Lid geworden op: 23 mar 2008, 20:04

24 nov 2011, 21:49

Heel netjes gedaan hoor, ziet er goed uit.

Een rol heb ik helaas niet voor je, heb een tijdje geleden alles van de 1e generatie VCR weggedaan aan een mede vakidioot die er nog géén inzinking van had gekregen. :mrgreen:

Dominic
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

24 nov 2011, 22:59

Heel netjes gedaan hoor, ziet er goed uit.

Een rol heb ik helaas niet voor je, heb een tijdje geleden alles van de 1e generatie VCR weggedaan aan een mede vakidioot die er nog géén inzinking van had gekregen. :mrgreen:

Dominic
Jammer. :(
Nou ja, ik was al aan het improviseren geslagen.
In een sloop printer vond ik een aantal papier transport rollen, bijna dezelfde diameter.
Binnenkort meer hierover hoop ik.
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

05 dec 2011, 21:59

De tekening en het rubber is inmiddels bij de draaier achter de deur gefli...euh gelegd.
De beste man zag geen problemen, ik ben benieuwd!
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

10 dec 2011, 18:09

rollen zijn altijd precisie nageslepen ik vraag me af of dat met een draaibank gaat lukken.
kan je niet iets anders proberen te scoren bv 8track rollen die zijn ook zo hoog. of van die jinglemachines van vroegah daar zaten ook dikke axiale banden in. beide toestellen wordt best in gehobbyd misschien is daar wat te vinden.
lijdt aan AMHD - alles moet het doen
Gebruikersavatar
gijzje
Berichten: 1220
Lid geworden op: 30 jun 2005, 22:21
Locatie: Nijmegen

10 dec 2011, 19:15

"ik kom gewoon oren te kort. "
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

10 dec 2011, 20:16

rollen zijn altijd precisie nageslepen ik vraag me af of dat met een draaibank gaat lukken..
Ik zette men hierzo een beetje op het verkeerde been. :mrgreen:
De draaier vertelde inderdaad dat zoiets niet is te draaien, en bevestigde Gromsounds opmerking.
Hij gaat na slijpen.
Hoe precies dat gebeurd zullen we later beoordelen. :D
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
rini
Berichten: 757
Lid geworden op: 19 okt 2011, 21:13

18 feb 2012, 01:41

Work in progress:
Knooien met olde preutel :mrgreen:

Afbeelding
Uit Zwolle haalde ik deze ietwat gehavende n1500 op.
Er zaten nog 5 tapes bij, nog in het folie, thanks Rudie!

Afbeelding
Geen commentaar :evil:

Afbeelding
Na het schoonmaken, de test.
Hmm, er is iets raars aan de hand met het inrijgen.
Het hele spul blijft maar door lopen.
Huh? rode en witte draad aan elkaar? Zelfmoord?

Afbeelding
Ik wilde de gromsound mod ook in deze machine hebben.
Tevens was het streven om met 1 flap alle drie schakelaars bedienen.
De originele schakelaars voor het in en uitrijgen zijn vervangen door kleinere.
Daarvoor heb ik een inkeping gezaagd en gevijld waar in de schakelaar komt.

Afbeelding
De rode schakelaar op de gebruikelijke plek :D
De uitrijg stop eronder. Geet net!
Afbeelding
De flap is wat groter geworden nu.
Heb de flap zo lang mogelijk gemaakt. (tot hij net niet achter tegen het frame aan loopt)
Afbeelding
De schakelaar voor het uitrijgen koste wat meer moeite, maar werkt perfect.
Heb het hele hoekje recht af gezaagd.
In en uitrijg test, uiterst betrouwbaar!

Story so far, modulator defect.
Word vervolgd.
As ut neet kapot is moi ut niet maak'n!
Gebruikersavatar
Remi
Berichten: 9882
Lid geworden op: 16 jun 2005, 20:04
Locatie: bij Arnhem

18 feb 2012, 01:54

:) mooi gedaan weer Grom!
"Hoezo nu wel genoeg? D'r is toch nog plek!" jaja, waar dan? "Ha! d'r kan nog wat in de auto!"
Gebruikersavatar
Harry
Berichten: 9412
Lid geworden op: 07 dec 2009, 19:58
Locatie: Bij Arnhem

18 feb 2012, 09:07

Rini toch? Maar inderdaad knap gedaan! :)
Van alle dingen die ik ben kwijtgeraakt mis ik mijn verstand het meeste...
Gebruikersavatar
gromsound
Berichten: 7465
Lid geworden op: 26 jun 2005, 21:58
Locatie: Haaksbergen
Contacteer:

18 feb 2012, 12:29

Haha, epische verdichting noemde mijn nederlands leraar dat.
Tis gewoon ''gegromsound by Rini'' ook goed :mrgreen:
