BA314 stabistor vervanger

Ik wil meer, méér, MEER!!!

Moderator: Moderators

Gebruikersavatar
bramjacobse
Berichten: 1214
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 feb 2019, 14:08

Ik ben op zoek naar de vervanger van de BA 314 Stabistor...iemand een idee...
Gebruikersavatar
Will
Berichten: 3529
Lid geworden op: 24 mei 2009, 21:56
Locatie: Het uiterste Zuiden
Contacteer:

11 feb 2019, 15:21

Volgens het datablad komt dit toch wel dicht in de buurt van een gewone kleinsignaal diode.
Misschien een iets betere temperatuurcoefficient, maar dat haal ik er niet zo direct uit.
Een verzamelaar ziet niet wat hij al heeft, hij ziet alleen wat hij nog mist.
Gebruikersavatar
ChromeMaximaII
Berichten: 2274
Lid geworden op: 09 aug 2014, 21:02
Locatie: Almere

11 feb 2019, 16:35

Zelfs de temperatuurcoëfficiënt is vergelijkbaar met die van een gewone kleinsignaaldiode. Ik gok dat het typenummer een selectie is op doorlaatspanning bij een gegeven stroom. In een oude semiconductor catalogus (1981/82) van Philips wordt voor de BA314 en BA315 zowel een vermelding bij stabistors als small-signal diodes gemaakt...

Heb je een stuk schema waar de diode in zit? Kunnen we eens kijken of het allemaal wel zo kritisch is... :geek:
Gebruikersavatar
bramjacobse
Berichten: 1214
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 feb 2019, 17:05

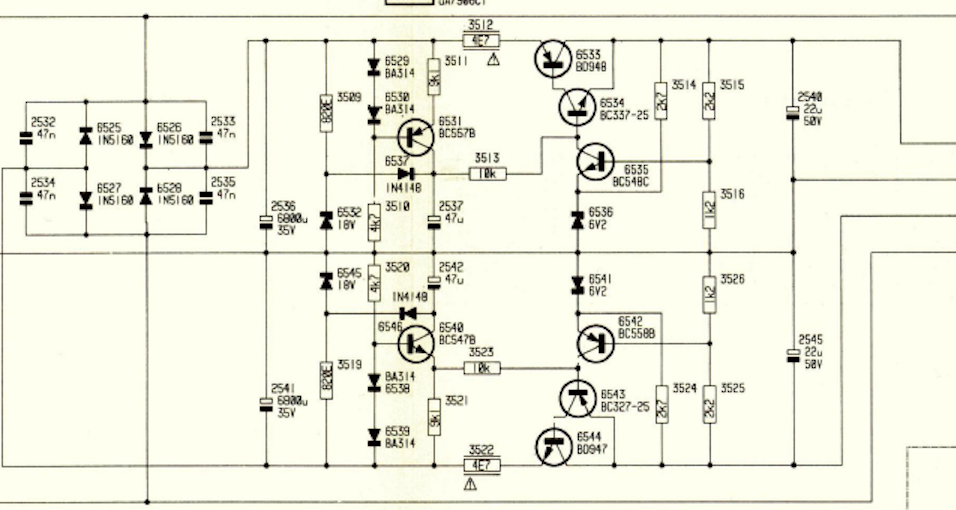

o.a. in de voeding van cd880

Afbeelding
Gebruikersavatar
Yde
Berichten: 1988
Lid geworden op: 18 mar 2015, 15:01
Locatie: Drachten, Friesland

11 feb 2019, 17:09

Hier de datasheet van de BA314, helaas geen vervanger kunnen vinden!!

https://alltransistors.com/pdfview-s.ph ... _1&dire=04
mae
Berichten: 3953
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

11 feb 2019, 18:04

Ik denk dat bijna iedereen, behalve een halfgeleiderfabrikant, op die plaats gewoon 1N4148's gemonteerd had. Een andere optie was geweest om in plaats van 2 diodes een 1V4 zener te monteren. Philips had destijds types die bestonden uit 2 gestapelde BAW62-kristallen.
Gebruikersavatar
bramjacobse
Berichten: 1214
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 feb 2019, 18:12

Datascheet BA314 Low-voltage stabistor

klikklak
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

11 feb 2019, 18:23

Ik heb ff in de grote elektronicabijbel gekeken, de vervanger is een 1N4148, zoals al opgemerkt door mae.
Laatst gewijzigd door movieman op 11 feb 2019, 18:28, 1 keer totaal gewijzigd.
Gebruikersavatar
bramjacobse
Berichten: 1214
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 feb 2019, 18:26

Maar hè, waarom zijn die dan niet gebruikt..?!
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

11 feb 2019, 18:30

In de DAC960 zitten ook van die exotische diodes, zo spectaculair is het helemaal niet. De BA314 heeft een Vf van 0,68 tot 0,78V, de 1N4148 0,7. Denk je dat dit echt verschil maakt?
Gebruikersavatar
Yde
Berichten: 1988
Lid geworden op: 18 mar 2015, 15:01
Locatie: Drachten, Friesland

11 feb 2019, 18:32

bramjacobse schreef:
11 feb 2019, 18:12
Datascheet BA314 Low-voltage stabistor

klikklak
Graag gedaan hoor :wink:
Gebruikersavatar
bramjacobse
Berichten: 1214
Lid geworden op: 22 aug 2014, 09:02
Locatie: Almere-Haven
Contacteer:

11 feb 2019, 18:35

Yde schreef:
11 feb 2019, 18:32
bramjacobse schreef:
11 feb 2019, 18:12
Datascheet BA314 Low-voltage stabistor

klikklak
Graag gedaan hoor :wink:

:oops:
mae
Berichten: 3953
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

11 feb 2019, 20:05

bramjacobse schreef:
11 feb 2019, 18:26
Maar hè, waarom zijn die dan niet gebruikt..?!
Philips was een halfgeleiderfabrikant, dus alle types waren ruim verkrijgbaar zonder grote meerkosten. Als de prestaties marginaal beter waren (de spanningsval bij die specifieke stroom nauwkeuriger gespecificeerd of bijvoorbeeld 20mV dichter bij het optimum) of in het referentie-ontwerp had ooit iemand een BA314 getekend, dan was het simpel om er gewoon een BA314 in te stoppen. En/of Philips had een beetje Sony-neigingen. Bij Sony werd soms een optimaal ontwerp getekend zonder rekening te houden met de daadwerkelijke realisatie en dan werden er onderdelen bijgezocht. Als het onderdeel niet bestond, dan werd het gewoon ergens custom besteld.
mae
Berichten: 3953
Lid geworden op: 17 nov 2013, 02:42
Locatie: Randstad

11 feb 2019, 20:25

movieman schreef:
11 feb 2019, 18:30
In de DAC960 zitten ook van die exotische diodes, zo spectaculair is het helemaal niet. De BA314 heeft een Vf van 0,68 tot 0,78V, de 1N4148 0,7. Denk je dat dit echt verschil maakt?
Bij de DAC960 is het niet zo vreemd, in Japan gebruikten ze wel vaker exoten.

Ik heb de databladen (BA314:19960321, 1N4148:20040810) er nog even bijgepakt en sluit me aan bij het bericht van ChromeMaximaII hier wat verder boven en bij mijn bericht hier direct boven en uiteindelijk ook voorwaardelijk bij jouw conclusie.

De BA314 zal gekozen zijn vanwege de spanningsval die binnen nauwkeurige grenzen gegarandeerd wordt.


stroom....BA314.....1N4148..1N4448...grafiek
-------------------------------------------------------
0,1mA....610-690
1mA......680-760
5mA......730-810..............620-720
10mA.....750-830....<1000................760 typ
100mA...850-940...............<1000......900 typ


Als ik het zo zie, zou een typische 1N4148 inderdaad wel moeten werken, maar een slecht exemplaar komt gewoon door de binning van een 1N4148 heen terwijl hij totaal niet geschikt zou zijn als BA314. Een extra goed exemplaar wordt als 1N4448 gebind, maar als er daar genoeg van zijn misschien ook wel als 1N4148. Het lijkt me verstandig om de te gebruiken diodes toch vooraf even na te meten bij de stroom die er in deze schakeling ongeveer doorheen loopt (ongeveer 5mA? Even narekenen en/of meten).

Ik vraag me ondertussen een beetje af of niet stiekum alle Philips kleinsignaaldiodes gebinde BAW62's waren :whistle:

Nagekomen bericht, even een paar diodes die ik toevallig bij de hand had, op 0,005A (ingesteld en afgelezen op een stroombegrensde labvoeding Peaktech 6225A) getest:

BA317: 0,73
BAW62: 0,72
LL4148: 0,71

BYD33M: 0,65
UF5408: 0,55

Conclusie uit een niet-significante steekproef is dus dat alle 3 geteste kleinsignaaldioden ergens in de buurt van de ondergrens zitten van wat voor een BA314 gewenst is.
Gebruikersavatar
movieman
Berichten: 12533
Lid geworden op: 17 mar 2008, 22:42
Locatie: Zuid-Limburg

11 feb 2019, 21:06

Goh, ik wilde al niks zeggen. :lol:
