Er zijn 721 resultaten gevonden

door bramjacobse
zo jun 24, 2018 7:32 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Hoofdprintje eruit gehaald

Afbeelding



2 uur later er weer in :whistle:

Afbeelding


Alle verwijderde Elco;s

Afbeelding
door bramjacobse
zo jun 24, 2018 7:29 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Daar is toch een echte foto van het printje voor nodig vrees ik...
Bijdeze... :geek:


Afbeelding
door bramjacobse
zo jun 24, 2018 11:50 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Voeding onderhanden genomen, vooral de kleine c'tjes zijn erg slecht.. gelijk de grotere ook vervangen we waren toch bezig.. http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-powersupply-1.JPG De trafo http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-transformer.JPG Nummers voor MAE :geek: http...
door bramjacobse
zo jun 24, 2018 8:31 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Bij zoeken op internet kom ik iemand tegen die beweert dat datumcode HHH8714 1 Y een zeldzaam exemplaar met N3 masker zou zijn, maar dat is dus niet waar die 1 in de code voor staat (=N1 masker). op dit forum kilkkerdeklik " Een 1541A HHH8714 is geen gewone 1541A maar de laatste versie (N3X mask) d...
door bramjacobse
zo jun 24, 2018 8:06 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Een betere foto van de volumeregeling zou helpen. En anders kijk ik wel in de SM :wink:


Zal eens kijken of ik hem netjes op de foto kan krijgen

uit SM

Afbeelding

Hij zit ook in de marantz cd75 mk2 special edition
door bramjacobse
za jun 23, 2018 8:44 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Gloeilampjes vervangen door Leds.

Afbeelding
door bramjacobse
za jun 23, 2018 8:42 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Servo / laservoeding print aangepakt Berucht 33uF Axiaal, nog maar 20 uF http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-servo-1.JPG Torretje voor laservoeding heeft al wat kringtjes in soldeertin rond de pootjes. http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-servo-2.JPG Verse Elco's http:...
door bramjacobse
za jun 23, 2018 8:31 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

@mae, wat is het verschil in maskers , Versie..?
door bramjacobse
za jun 23, 2018 1:57 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Opzoek naar 4 axiale c'tjes http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-display-back.JPG Ze zitten onder het display http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-display-4.JPG http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-display-1.JPG Na zorgvuldig lossolderen van het display.....
door bramjacobse
za jun 23, 2018 12:04 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Afbeelding
door bramjacobse
za jun 23, 2018 11:38 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Ik sta er van te kijken, dat die Chinezen de moeite nemen om de hele print te kopieeren, ook voeding en CDM board . Wel interessant voor de zelfbouwer :roll:


Ik moet mezelf inhouden ... kan iemand de eprom kopiëren ? :ugeek:
Enne volume regeling-plakje is een probleem :think:
door bramjacobse
za jun 23, 2018 11:37 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

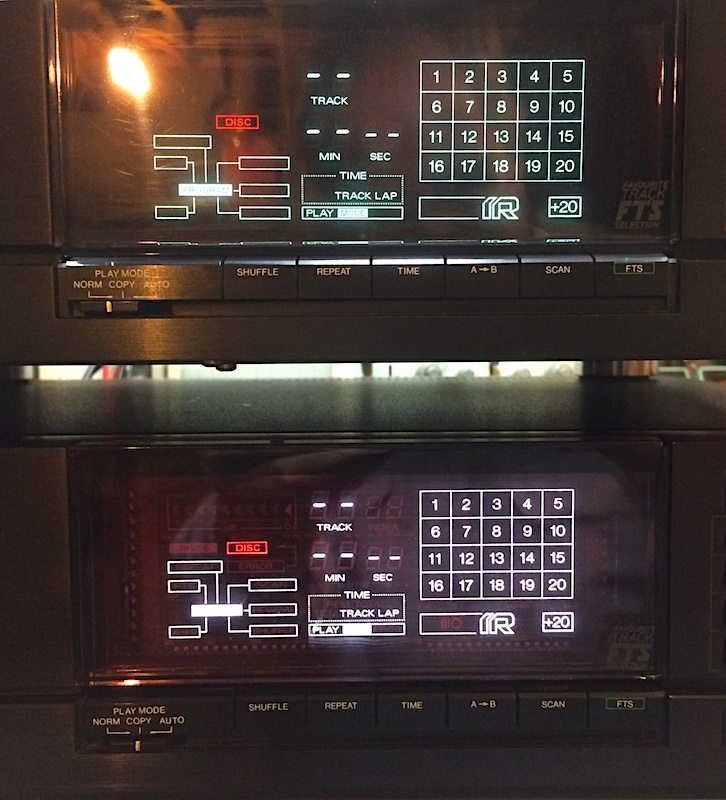

Zoek de verschillen en kleur de plaatjes :mrgreen:

Afbeelding
door bramjacobse
za jun 23, 2018 11:33 am
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

Dat gaat perfect met die Sony/Philips SPDIF link :roll: :mrgreen: Een DAC uit week 14 van 1987... Als dat origineel is, dan is dat is inderdaad een vroege voor een CD880! De samenstelling waar hij opzit is uit week 4 van 1988. Als de fabricagedatum van de speler daar in de buurt zit, is het de een-...
door bramjacobse
vr jun 22, 2018 7:54 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

Re: CD880 opfrissen

zulke maken ze niet meer ! :D

Zou ik niet te hard zeggen

Afbeelding

klikkerdeklik
door bramjacobse
vr jun 22, 2018 3:36 pm
Forum: Compact Disc
Onderwerp: CD880 opfrissen
Reacties: 45
Weergaves: 844

CD880 opfrissen

Nieuw klusje het opfrissen van een CD 880 http://www.bramjacobse.nl/show/mfbfreak/cd880/cd800.JPG Een vroeg type met nog wat modificatie draadjes http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-mainboard.JPG Ongekroonde TDA1541A http://www.bramjacobse.nl/show/mfbfreak/cd880/cd880-tda1541a.JPG
